Freiluft-Messwandlerschraenke (FLMW)
Kompakte Aussenschrankloesung fuer PV-Einspeiseanlagen bis 630 A (440 kVA) — Wandlermessung, NA-Schutz, Sicherungen und Zaehlerfeld in einem wetterfesten GFK-Gehaeuse. Fuer Überschusseinspeisung und Volleinspeisung.
- Alles in einem Schrank: Messung, Sicherung, NA-Schutz, APZ, Zaehlerfeld
- Messkonzepte: Überschusseinspeisung, Volleinspeisung, Kaskadenmessung
- VNB-konform: Bayernwerk, Netze BW, E.ON, Avacon, N-ERGIE u.v.m.
- Lieferzeit ca. 3-4 Wochen — deutlich schneller als eine begehbare Station
- Inklusive Tiefbau — Fundament, Kabelgraben, Erdung aus einer Hand

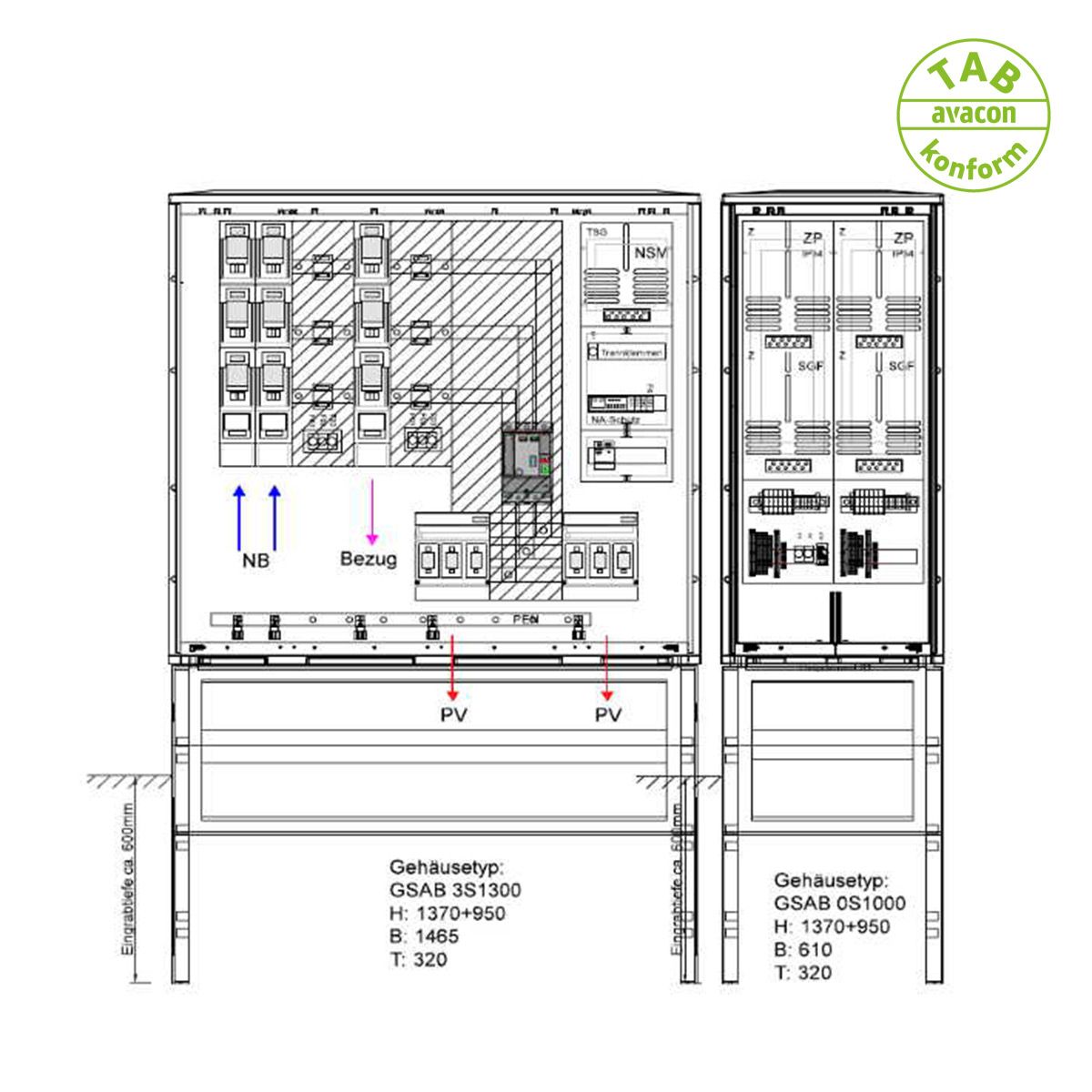

Wandlerschrank fuer Erzeugungsanlagen bis 300 kVA (Überschusseinspeisung)
Messkonzepte im FLMW-Schrank
Ob Überschuss- oder Volleinspeisung — der Wandlerschrank wird exakt auf Ihr Messkonzept konfiguriert. Alle gaengigen Messanordnungen nach TAR realisierbar.
Überschusseinspeisung
Das gaengigste Modell: PV-Strom wird primaer selbst verbraucht — nur der Überschuss wird ins Netz eingespeist und verguetet.
Messtechnik im Schrank:
- Zweirichtungszaehler (Bezug + Einspeisung)
- Wandlermessung am Netzverknuepfungspunkt
- Erzeugungszaehler optional (bei EEG-Vergeutung > 100 kWp Pflicht)
- NA-Schutz ueberwacht den Einspeisepunkt
Volleinspeisung
Der gesamte PV-Ertrag wird ins Netz eingespeist — kein Eigenverbrauch. Hoehere EEG-Verguetung, aber kein Stromkostenvorteil.
Messtechnik im Schrank:
- Einspeisezaehler (Einrichtungszaehler)
- Wandlermessung der gesamten Erzeugung
- Separater Netzanschluss (eigener Zaehlerplatz)
- NA-Schutz fuer den gesamten Einspeisepfad
Kaskadenmessung
Kombination aus Bezugs- und Erzeugungsmessung in einem Schrank — fuer Anlagen mit getrennter Abrechnung von Bezug und Einspeisung.
Messtechnik im Schrank:
- Mehrere Zaehlerplaetze (Bezug + Erzeugung getrennt)
- Kaskadierte Wandlermessung
- Summenzaehler + Unterzaehler moeglich
- Fuer Mieterstrom, Quartiersstrom, Mehrfacheinspeisung
PV + Speicher
Bei Gewerbespeichern wird das Messkonzept komplexer — der FLMW-Schrank kann auch die Speichermessung integrieren.
- Separate Speicher-Erzeugungsmessung
- AC-seitige Wandlermessung am Speicher-WR
- Überschusslogik mit Speicherpriorisierung
- Netzdienliche Speichersteuerung via Einspeisemanagement
Gemischte Einspeisung (PV + BHKW)
Wenn mehrere Erzeugungsanlagen am selben Netzanschluss einspeisen, regelt der FLMW die saubere Trennung der Messstroeme.
- Getrennte Erzeugungszaehler pro Anlage
- Gemeinsamer Summen-Einspeisezaehler
- NA-Schutz fuer Gesamtanlage
- EEG-konforme Zuordnung der Erzeugungsmengen
Was ist ein Freiluft-Messwandlerschrank?
Ein Freiluft-Messwandlerschrank (FLMW) ist ein wetterfestes Aussengehaeuse aus glasfaserverstaerktem Kunststoff (GFK), das alle Komponenten des Netzanschlusspunktes in einem kompakten Schrank vereint. Er steht an der Grundstuecksgrenze oder am Einspeisepunkt und bildet die Schnittstelle zwischen Ihrer PV-Anlage und dem Verteilnetz.
Der Vorteil: Statt einer begehbaren Übergabestation oder eines separaten Technikraums im Gebäude reicht ein einzelner Schrank auf einem Betonfundament. Das spart Platz, Kosten und Bauzeit — bei voller VNB-Konformitaet.
Wussten Sie?
- Ein FLMW ersetzt in vielen Faellen die teure begehbare Station
- Die Lieferzeit betraegt nur 3-4 Wochen statt 3-5 Monate
- Keine Baugenehmigung erforderlich (in der Regel)
- Platzbedarf nur ca. 1,5 m2 statt 15-30 m2
- VNB-Zulassung wird vorab geklaert — kein Risiko
Was steckt im FLMW-Schrank?
Bis zu 6 Funktionsbereiche in einem kompakten Gehaeuse — vorkonfektioniert und werksgeprueft.
Wandlermessung
Stromwandler bis 630 A auf E-Cu Sammelschienen (30x10 mm). Wandlerklemmen nach DIN 42600. Spannungspfadabsicherung. Pruefklemmenblock fuer VNB-Zugang. Messgenauigkeit Klasse 0,5S.
NA-Schutz (4105/4110)
3-poliger Kuppelschalter (Schuetz) mit Ausloeserelais. Fuer Aussenaufstellung mit Heizung und Thermomanagement. Fernueberwachung und Fernwartung integrierbar. Parametrierung nach TAB.
NH-Sicherungen
NH2/NH3 Sicherungs-Lasttrennschalter, 3-polig schaltbar. Bis 630 A. Selektive Absicherung der Einspeiseleitung gegen Kurzschluss und Ueberlast.
Zaehlerfelder
DIN-Zaehlerplaetze mit IP54-Abdeckhaube. Wandlermesszaehler + TSG (Tarifschaltgeraet). Plombierbar fuer VNB-Zugang. Mehrere Zaehlerplaetze fuer Kaskadenmessung moeglich.
APZ (Anschlussplatz)
Anschlussplatz fuer den Netzbetreiber. Kabeleinfuehrung von unten, Erdungssammelschiene, Ueberspannungsschutz (SPD Typ 1+2 optional).
Einspeisemanagement
Feld fuer Rundsteuerempfaenger oder Fernwirktechnik. Wirkleistungsreduktion und Blindleistungsbereitstellung nach EEG/TAR. 70%-Regelung oder dynamische Begrenzung.
Technische Daten
| Gehaeuse | GFK (glasfaserverstaerkter Kunststoff), RAL 7035, UV-bestaendig |
| Schutzart | IP54 (staub- und spritzwassergeschuetzt) |
| Schutzklasse | Klasse II (doppelte Isolierung) |
| Bemessungsstrom | bis 630 A (entspricht ca. 440 kVA bei 400V) |
| Temperaturbereich | -25 Grad C bis +40 Grad C (mit Heizung) |
| Thermomanagement | Kondensat-Schutzheizung mit Thermostat, B10/25kA Absicherung |
| Messkonzepte | Überschusseinspeisung, Volleinspeisung, Kaskadenmessung, PV+Speicher |
| Wandler | Stromwandler Klasse 0,5S, bis 630/5A, auf Cu-Sammelschiene |
| Verschluss | Schwenkhebel, 2x Profilhalbzylinder (VNB + Betreiber) |
| Normen | DIN EN 61439-1/-5, DIN VDE 0603-2.2, TAR NS/MS |
| NA-Schutz | VDE-AR-N 4105 und VDE-AR-N 4110 konform |
| Aufstellung | Auf Betonfundament oder Fundamentsaeule (ca. 600 mm Einbautiefe) |
| Lieferzeit | ca. 3-4 Wochen |
Thermomanagement und Fernueberwachung
Zuverlaessiger Betrieb bei -25 Grad C bis +40 Grad C — das ganze Jahr ueber.
Heizung und Klimatisierung
- Kondensat-Schutzheizung verhindert Feuchteschaeden
- Thermostatgesteuert — heizt nur bei Bedarf
- Energieeffizient, minimaler Eigenverbrauch
- Konformitaet nach DIN EN 61439-1 Abschnitt 8.2.2
- Kein Einsatz von Klimageraeten noetig (passiv gekuehlt)
Fernwartung und Ueberwachung
- NA-Schutz-Status per Fernzugriff abfragbar
- Ausloeseprotokolle und Fehlerhistorie remote einsehbar
- Temperaturueberwachung im Schrank
- Tuerkontakt (Einbruchschutz / Manipulation)
- Integration in uebergeordnetes Monitoring (Modbus/MQTT)
- Einspeiseleistung und Netzparameter live abrufbar
FLMW-Schrank vs. begehbare Übergabestation
| FLMW-Schrank | Begehbare Station | |
|---|---|---|
| Platzbedarf | ca. 1,5 m2 | 15-30 m2 |
| Lieferzeit | 3-4 Wochen | 12-20 Wochen |
| Tiefbau | Nur Fundament + Kabelgraben | Komplettes Gebäudefundament |
| Baugenehmigung | In der Regel nicht erforderlich | Oft erforderlich |
| Messkonzepte | Überschuss, Voll, Kaskade | Alle Konzepte moeglich |
| Leistungsbereich | bis 440 kVA | bis mehrere MVA |
| Erweiterbarkeit | Begrenzt | Flexibel erweiterbar |
| VNB-Akzeptanz | Abhaengig vom Netzbetreiber | Immer akzeptiert |
Der FLMW-Schrank ist die wirtschaftliche Loesung, wenn der Netzbetreiber die Bauart akzeptiert und die Leistung unter 440 kVA liegt.
Typische Einsatzgebiete
PV-Dachanlagen
100-440 kVA auf Gewerbe- oder Landwirtschaftsdaechern. Überschusseinspeisung mit hohem Eigenverbrauchsanteil.
Freiflächen-PV
Solarparks mit Volleinspeisung. Kompakter Netzanschlusspunkt am Einspeisepunkt ohne Gebäudeinfrastruktur.
Landwirtschaft
Scheunendächer, Stallanlagen. Oft kein Technikraum vorhanden — der Schrank steht aussen am Wirtschaftsweg.
Gewerbe / Industrie
BHKW, Gewerbe-PV, oder neue Anschluesse wo im Gebäude kein Platz fuer Wandlerschrank ist. Auch Mischkonzepte.
Unser Komplett-Service
Von der Abstimmung mit dem VNB bis zur Inbetriebnahme — alles aus einer Hand. Inklusive Tiefbau.
Messkonzept und VNB-Abstimmung
Wir klaeren welches Messkonzept (Überschuss/Volleinspeisung/Kaskade) optimal ist und ob Ihr Netzbetreiber die Schrankbauart zulaesst.
Planung und Projektierung
Schrank-Konfiguration nach Ihren Anforderungen: Leistung, Messkonzept, NA-Schutz-Variante, Zaehlerfelder, Einspeisemanagement, Fernueberwachung.
Beschaffung (ca. 3-4 Wochen)
Vorkonfektionierter Schrank von namhaften Herstellern (GSAB, Isoblock, Langmatz). Werksgeprueft, komplett vorverdrahtet.
Tiefbau und Fundament
Betonfundament, Kabelgraben, Erdungsanlage, Leerrohre — wir koordinieren den kompletten Tiefbau fuer Sie.
Aufstellung und Anschluss
Schrank aufstellen, Kabel anschliessen, NA-Schutz parametrieren, Zaehlerplatz vorbereiten fuer VNB-Zaehler.
Inbetriebnahme und Uebergabe
Pruefung nach DIN EN 61439, NA-Schutz-Pruefprotokoll, Uebergabe an VNB, Dokumentation. Messkonzept-Abnahme durch den Netzbetreiber.
VNB-Kompatibilitaet
Unsere FLMW-Schraenke sind fuer zahlreiche Netzbetreiber verfuegbar und zugelassen:
Nicht Ihr Netzbetreiber dabei? Wir klaeren die Zulaessigkeit direkt mit Ihrem VNB.
