Netz & Schutz  ·  Freiluft-Wandlermesssäulen

Freiluft-Wandlermesssäulen für PV-Volleinspeisung – 100 kW bis 350 kW, anschlussfertig nach TAB

Eine Baureihe, fünf Baugrößen: Netzübergabe, Wandlermessung, zentraler NA-Schutz und Einspeisemanagement in zwei wetterfesten Polyesterschränken. Ausgelegt nach TAB NS Nord 2023 und den Vorgaben der Avacon Netz GmbH, mit Ansichtszeichnung für Ihre Anmeldung beim Netzbetreiber.

  • Express in 2 Wochen lieferbar, Standard ca. 6 Wochen
  • Feldaufteilung, Plombierung und Doppelschließung nach Netzbetreiber-Vorgabe
  • Zeichnung, Schaltpläne und Inbetriebsetzung mit NA-Schutz-Auslösetest aus einer Hand
  • Eigene Fertigung nach DIN EN 61439, Dokumentation inklusive

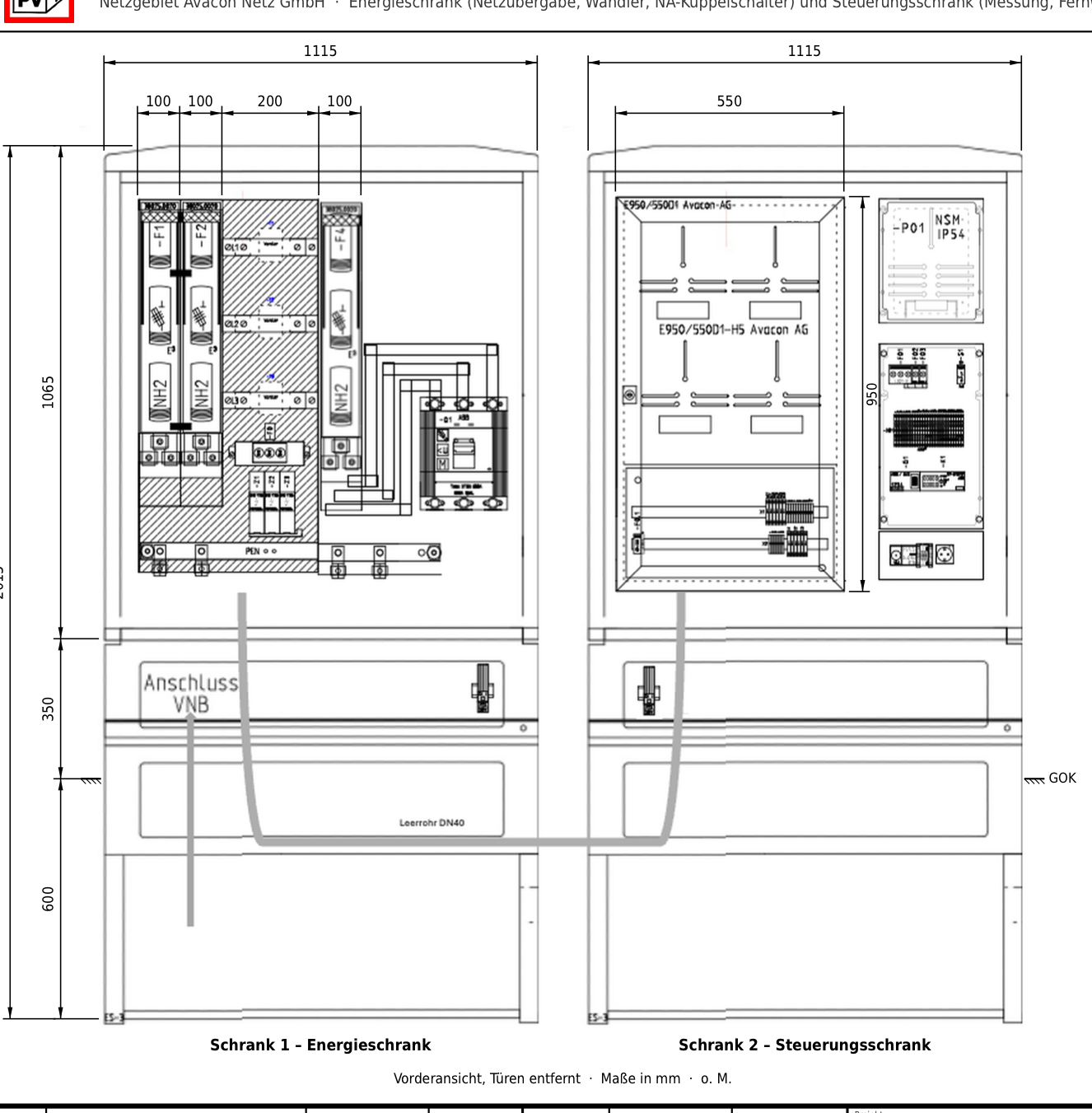

Freiluft-Wandlermesssäule: Energieschrank und Steuerungsschrank, Vorderansicht
Baugröße FLWM 350: Energieschrank (links) und Steuerungsschrank (rechts), Türen entfernt
5 Baugrößen
100 kW bis 350 kW
2 Wochen
Express-Lieferung auf Anfrage
TAB NS Nord 2023
Avacon-konform, andere VNB auf Anfrage
IP44 / IP54
Außenaufstellung, Schutzklasse II

Übersicht der Baureihe: Welche Baugröße passt zu Ihrer Anlage?

Maßgeblich ist die maximale Einspeiseleistung am Netzverknüpfungspunkt. Daraus folgen Bemessungsstrom, Sicherungsgröße im Anlagentrennfeld und die Stromwandler. Alle Baugrößen haben denselben Aufbau mit Energieschrank und Steuerungsschrank.

BaugrößeEinspeiseleistungBemessungsstromAnlagentrennfeldEinspeisemanagement
FLWM 100bis 100 kWca. 145 ANH1 (160 A)vorbereitetDetailsAnfragen
FLWM 135bis 135 kVAca. 195 ANH1 (200–250 A)Fernwirkendgerät-Gehäuse enthaltenDetailsAnfragen
FLWM 200bis 200 kWca. 290 ANH2 (315 A)Fernwirkendgerät-Gehäuse enthaltenDetailsAnfragen
FLWM 250bis 250 kWca. 360 ANH2 (400 A)Fernwirkendgerät-Gehäuse enthaltenDetailsAnfragen
FLWM 350bis 350 kWca. 505 ANH3 (630 A)Fernwirkendgerät-Gehäuse enthaltenDetailsAnfragen

Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit dem Netzbetreiber abgestimmt. Ab 300 kW ist bei Avacon der Anschluss nur direkt aus der Ortsnetzstation vorgesehen.

Die Baugrößen im Detail

FLWM 100

PV-Volleinspeisung bis 100 kW

  • Bemessungsstrom Einspeiseleitung: ca. 145 A bei 400 V
  • Anlagentrennfeld: NH1 (160 A)-Sicherungslastschaltleiste, 3-polig
  • Netzübergabe: 1× VNB-Kabel nach Avacon-Tabelle
  • Stromwandler: z. B. 150/5 A auf der Sammelschiene, Vorgabe durch den Messstellenbetreiber
  • Einspeisemanagement: Fernwirkendgerät-Gehäuse IP54 vorbereitet (ab 100 kW Pflicht)
  • Messung: Messsatzschrank IP54, 4 Zählerplätze, Prüfklemmleiste WAGO 821-218, Heizung ≥ 60 W
  • NA-Schutz: zentral nach VDE-AR-N 4105, Kuppelschalter mit Motorantrieb
FLWM 135

PV-Volleinspeisung bis 135 kVA

  • Bemessungsstrom Einspeiseleitung: ca. 195 A bei 400 V
  • Anlagentrennfeld: NH1 (200–250 A)-Sicherungslastschaltleiste, 3-polig
  • Netzübergabe: 1× VNB-Kabel nach Avacon-Tabelle
  • Stromwandler: z. B. 200/5 A auf der Sammelschiene, Vorgabe durch den Messstellenbetreiber
  • Einspeisemanagement: Fernwirkendgerät-Gehäuse IP54 enthalten (Gehäuse IP54)
  • Messung: Messsatzschrank IP54, 4 Zählerplätze, Prüfklemmleiste WAGO 821-218, Heizung ≥ 60 W
  • NA-Schutz: zentral nach VDE-AR-N 4105, Kuppelschalter mit Motorantrieb
FLWM 200

PV-Volleinspeisung bis 200 kW

  • Bemessungsstrom Einspeiseleitung: ca. 290 A bei 400 V
  • Anlagentrennfeld: NH2 (315 A)-Sicherungslastschaltleiste, 3-polig
  • Netzübergabe: 1–2× VNB-Kabel nach Avacon-Tabelle
  • Stromwandler: z. B. 300/5 A auf der Sammelschiene, Vorgabe durch den Messstellenbetreiber
  • Einspeisemanagement: Fernwirkendgerät-Gehäuse IP54 enthalten (Gehäuse IP54)
  • Messung: Messsatzschrank IP54, 4 Zählerplätze, Prüfklemmleiste WAGO 821-218, Heizung ≥ 60 W
  • NA-Schutz: zentral nach VDE-AR-N 4105, Kuppelschalter mit Motorantrieb
FLWM 250

PV-Volleinspeisung bis 250 kW

  • Bemessungsstrom Einspeiseleitung: ca. 360 A bei 400 V
  • Anlagentrennfeld: NH2 (400 A)-Sicherungslastschaltleiste, 3-polig
  • Netzübergabe: 2× VNB-Kabel nach Avacon-Tabelle
  • Stromwandler: z. B. 400/5 A auf der Sammelschiene, Vorgabe durch den Messstellenbetreiber
  • Einspeisemanagement: Fernwirkendgerät-Gehäuse IP54 enthalten (Gehäuse IP54)
  • Messung: Messsatzschrank IP54, 4 Zählerplätze, Prüfklemmleiste WAGO 821-218, Heizung ≥ 60 W
  • NA-Schutz: zentral nach VDE-AR-N 4105, Kuppelschalter mit Motorantrieb
FLWM 350

PV-Volleinspeisung bis 350 kW

  • Bemessungsstrom Einspeiseleitung: ca. 505 A bei 400 V
  • Anlagentrennfeld: NH3 (630 A)-Sicherungslastschaltleiste, 3-polig
  • Netzübergabe: 2× NYY-J 4×240 SM, je 315 A, direkt aus der Ortsnetzstation
  • Stromwandler: z. B. 600/5 A auf der Sammelschiene, Vorgabe durch den Messstellenbetreiber
  • Einspeisemanagement: Fernwirkendgerät-Gehäuse IP54 enthalten (Gehäuse IP54)
  • Messung: Messsatzschrank IP54, 4 Zählerplätze, Prüfklemmleiste WAGO 821-218, Heizung ≥ 60 W
  • NA-Schutz: zentral nach VDE-AR-N 4105, Kuppelschalter mit Motorantrieb

Schrank 1 – Energieschrank

Hier liegt der Leistungspfad. Der Netzbetreiber schließt im Netzübergabefeld an, die Messung sitzt auf der Sammelschiene, das Anlagentrennfeld führt zur PV-Anlage.

  • Netzübergabefeld mit NH-Sicherungslastschaltleisten, eine je VNB-Kabel, mit Koppelgriff und Plombierung
  • Wandlerfeld mit plombierbarer Abdeckung und Spannungspfadsicherung
  • Anlagentrennfeld mit NH-Sicherungslastschaltleiste in der Größe der Baugröße
  • NA-Kuppelschalter: Leistungsschalter mit Motorantrieb
  • PEN-Schiene mit V-Klemmen für Kabel bis 240 mm²

Schrank 2 – Steuerungsschrank

Hier sitzen Messung, Schutz und Kommunikation, getrennt vom Leistungsteil und über ein Leerrohr im Sockel verbunden.

  • Messsatzschrank IP54 mit Zählertafel für vier Zählerplätze und Prüfklemmleiste WAGO 821-218 „TAB Avacon“
  • Thermostatgesteuerte Heizung am Messsatzschrank
  • Gehäuse IP54 für das Fernwirkendgerät oder den Funkrundsteuerempfänger des Netzbetreibers
  • Zentraler NA-Schutz nach VDE-AR-N 4105 mit NA-Relais, Absicherung und Prüftaster
  • Servicefeld mit Leitungsschutzschalter und Steckdose

Sicherheit für Anmeldung, Abnahme und Betrieb

Anmeldung

Ansichtszeichnung, Planaufbau sowie Schalt- und Verdrahtungspläne in der Form, die der Netzbetreiber für die Einreichung verlangt.

Abnahme

Doppelschließung für zwei Profilhalbzylinder, netz- und anlagenseitige Räume plombierbar, Feldbreiten nach Vorgabe. Keine Nacharbeit beim Zählersetzen.

Betrieb

NA-Schutz-Auslösetest bei der Inbetriebsetzung, Dokumentation nach DIN EN 61439, Ersatzteile und Service aus einer Hand.

Ablauf und Lieferzeit

1
Anfrage

Einspeiseleistung, Netzbetreiber und Standort genügen für ein Angebot.

2
Auslegung und Zeichnung

Baugröße, Kabel und Wandler werden festgelegt, Sie erhalten die Ansichtszeichnung für die Anmeldung.

3
Fertigung

Aufbau und Prüfung in eigener Werkstatt. Standard ca. 6 Wochen, Express in 2 Wochen auf Anfrage.

4
Lieferung und Inbetriebsetzung

Lieferung auf Sockel, auf Wunsch Montage, Tiefbau, Erder und Auslösetest des NA-Schutzes.

Nicht im Lieferumfang: Netzanschlusskabel, Zähler, Smart-Meter-Gateway und Stromwandler des Messstellenbetreibers, Fernwirkendgerät des Netzbetreibers, Profilhalbzylinder, Tiefbau und Erder. Montage und Tiefbau bieten wir auf Anfrage an.

Häufige Fragen

Die Baureihe ist nach TAB NS Nord 2023 und den „Erläuternden Ergänzungen“ der Avacon Netz GmbH aufgebaut. Für andere Netzbetreiber (Bayernwerk, Netze BW, E.ON, N-ERGIE u. a.) passen wir Feldaufteilung, Messsatzschrank und Prüfklemmleiste an die jeweilige TAB an.

Standardmäßig in etwa sechs Wochen ab Freigabe der Zeichnung. Auf Anfrage liefern wir als Express in zwei Wochen, sofern die Hauptkomponenten verfügbar sind.

Zu jeder Säule gehört eine Ansichtszeichnung mit Feldaufteilung und technischen Angaben. Auf Wunsch erstellen wir zusätzlich Planaufbau, Schalt- und Verdrahtungspläne und unterstützen bei der Einreichung.

Maßgeblich ist die maximale Einspeiseleistung der PV-Anlage am Netzverknüpfungspunkt. Daraus ergeben sich Bemessungsstrom, Sicherungsgröße und Wandler. Die Übersicht auf dieser Seite ordnet die Leistung der passenden Baugröße zu, die endgültige Auslegung stimmen wir mit dem Netzbetreiber ab.

Ja. Jede Säule enthält den zentralen Netz- und Anlagenschutz nach VDE-AR-N 4105 mit NA-Relais und Kuppelschalter mit Motorantrieb. Bei der Inbetriebsetzung führen wir auf Wunsch den Auslösetest durch und plombieren anschließend.

Netzanschlusskabel, Zähler, Smart-Meter-Gateway und Stromwandler des Messstellenbetreibers, das Fernwirkendgerät des Netzbetreibers, Profilhalbzylinder des Netzbetreibers sowie Tiefbau, Erder und Montage. Montage und Tiefbau bieten wir auf Anfrage an.

Wandlermesssäule anfragen

Nennen Sie uns Einspeiseleistung und Netzbetreiber. Sie erhalten Angebot und Ansichtszeichnung, auf Wunsch mit Express-Lieferung in zwei Wochen.
