NA-Schutz-NH-Verteilungen bis 2500 A: Einspeisung, Schutz und Abgänge in einer Anlage

Für PV-Anlagen, Batteriespeicher und Betriebe mit eigenem Trafo. Leistungsschalter als Kuppelschalter, zentraler NA-Schutz, NH-Abgänge für Wechselrichter, Speicher und Verbraucher, Messung an jedem Abgang. Gebaut in unserer Werkstatt, montiert und in Betrieb genommen von uns.

  • Sammelschiene bis 2500 A, Leistungsschalter mit Motorantrieb
  • NA-Schutz nach VDE-AR-N 4105 oder Schutz nach VDE-AR-N 4110, mit Auslösetest
  • NH-Abgänge NH00 bis NH3, frei belegbar für PV, Speicher, Ladepunkte und Betrieb
  • Fertigung und Stückprüfung nach DIN EN 61439, Montage und Inbetriebsetzung aus einer Hand

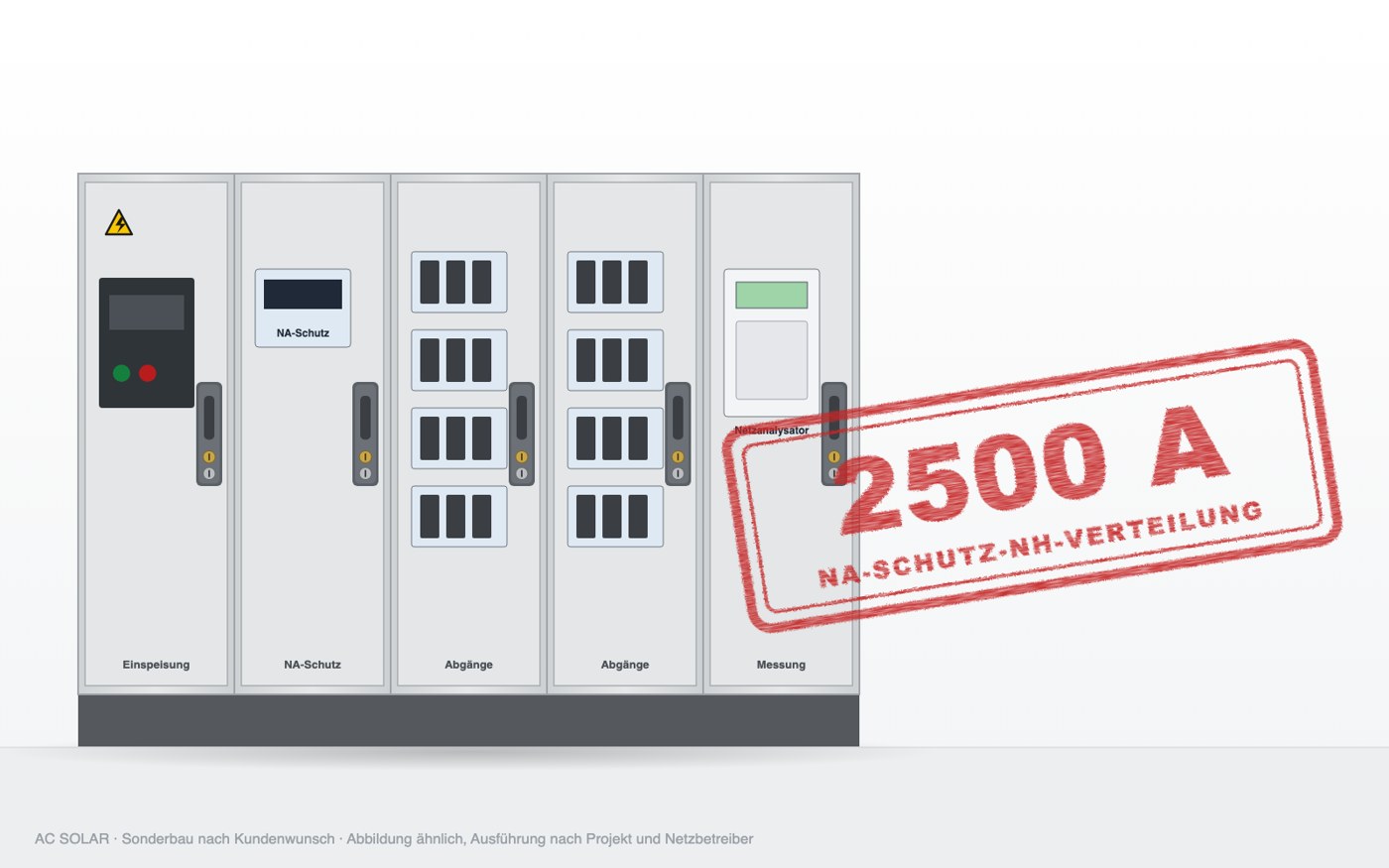

NA-Schutz-NH-Verteilung bis 2500 A, Frontansicht
Beispielaufbau mit Einspeisefeld, NA-Schutz, Abgangsfeldern und Messung
400 A
NH2/NH3-Einspeisung oder Leistungsschalter, bis ca. 250 kW
630–1000 A
Leistungsschalter, für PV und Speicher bis ca. 650 kW
1250–1600 A
Leistungsschalter mit Motorantrieb, Trafo bis 1000 kVA
2000–2500 A
Leistungsschalter, Trafo bis 1600 kVA, mehrere Sammelschienenabschnitte

Richtwerte für die Einordnung. Die Auslegung erfolgt nach Trafo, Kurzschlussleistung und Leistung der Anlage.

Aufbau

Einspeisefeld

Leistungsschalter bis 2500 A als Kuppelschalter, mit Motorantrieb oder Unterspannungsauslöser. Anschluss vom Trafo über Schiene oder Kabel.

Schutzfeld

NA-Schutzrelais mit Prüfklemmleiste und Prüftaster, Spannungsabgriff abgesichert, Rückmeldung an Energiemanager und Fernwirktechnik.

Abgangsfelder

NH-Sicherungslastschaltleisten NH00 bis NH3 für Wechselrichter, Batteriespeicher, Ladepunkte und Betrieb. Reserveplätze nach Wunsch.

Messfeld

Netzanalysator an der Einspeisung, auf Wunsch Messmodule an jedem Abgang und Anbindung an Monitoring und Regelung.

Wofür

  • PV-Dach- und Freiflächenanlagen mit eigenem Trafo
  • Batteriespeicher und Co-Location von PV und Speicher
  • Industriebetriebe, die PV, Speicher und Verbraucher an einer Verteilung führen
  • Erneuerung bestehender Hauptverteilungen beim Zubau von Erzeugung

Aus einer Hand

  • Auslegung, Schaltpläne und Schutzkonzept
  • Fertigung und Stückprüfung in eigener Werkstatt
  • Lieferung, Aufstellung, Anschluss, Inbetriebsetzung mit NA-Schutz-Test
  • Abstimmung mit dem Netzbetreiber, Unterlagen für das Anlagenzertifikat

Beispiel aus der Praxis: 1,8 MWp an vier Trafos mit Messung an jedem NH-Abgang. Passend dazu: NA-Schutz, Anlagenzertifizierung, Trafostationen, Wandlermesssäulen.

Häufige Fragen

Bis 2500 A Bemessungsstrom der Sammelschiene. Das entspricht der Niederspannungsseite eines Trafos bis etwa 1600 kVA. Größere Anlagen teilen wir auf mehrere Einspeisungen auf.

Je nach Netzanschluss ein zentraler NA-Schutz nach VDE-AR-N 4105 oder der Schutz der Erzeugungseinheiten nach VDE-AR-N 4110, jeweils mit Prüfklemmleiste, Kuppelschalter mit Motorantrieb oder Unterspannungsauslöser und dokumentiertem Auslösetest.

Ja. Die NH-Abgänge sind frei belegbar: Wechselrichter, Batteriespeicher, Ladepunkte und Betriebsverbraucher. Auf Wunsch messen wir jeden Abgang einzeln, wie im Referenzprojekt TAS mit 53 Messpunkten.

Ja. Fertigung und Stückprüfung nach DIN EN 61439 in unserer Werkstatt, mit Prüfprotokoll, Schaltplänen und Konformitätserklärung. Bei Bedarf begleiten wir das Anlagenzertifikat.

Ja. Wir liefern, stellen auf, schließen an und nehmen in Betrieb, inklusive NA-Schutz-Test, Abstimmung mit dem Netzbetreiber und Fertigmeldung.

NH-Verteilung mit NA-Schutz anfragen

Nennen Sie uns Trafoleistung, Erzeugung, Speicher und Abgänge. Sie erhalten Angebot und Ansichtszeichnung.
