Freiluft-Wandlermesssäule für das Netzgebiet Avacon Netz: PV-Volleinspeisung 100 bis 350 kW
Für Anlagen in Niedersachsen, Sachsen-Anhalt, Nordhessen. Netzübergabe, Wandlermessung, zentraler NA-Schutz und Einspeisemanagement in zwei wetterfesten Polyesterschränken, aufgebaut nach TAB NS Nord 2023 + Beiblatt NDT-10-85 und „Erläuternde Ergänzungen“ der Avacon Netz GmbH. Mit Ansichtszeichnung und Nachweisen für die Anmeldung bei der Avacon Netz GmbH.
- Express in 2 Wochen lieferbar, Standard ca. 6 Wochen
- Prüfklemmleiste WAGO 821-218 „TAB Avacon“
- Funkrundsteuerempfänger (FRE) in separatem IP54-Gehäuse, abgesetzt vom Wechselrichter
- Zeichnung, Herstellererklärung und Inbetriebsetzung mit NA-Schutz-Auslösetest aus einer Hand
Was Avacon Netz bei Wandlermessung im Freien verlangt
Zusammengefasst aus den aktuellen Dokumenten des Netzbetreibers. Maßgeblich ist die jeweils gültige Fassung; wir prüfen sie bei jeder Auslegung.
- Netzanschlüsse in Niederspannung sind nach dem Beiblatt zur TAB NS Nord bis maximal 350 kW möglich; darüber ist in der Mittelspannung anzuschließen (TAB Mittelspannung, VDE-AR-N 4110).
- Erzeugungsanlagen von 100 bis 300 kW werden an einer MS-/NS-Station angeschlossen; ab 300 kW ist die Netzübergabe direkt aus der Ortsnetzstation vorgesehen, bei 350 kW mit zwei Kabeln NYY-J 4×240 mm².
- Die „Erläuternden Ergänzungen“ legen Feldaufteilung, Kabeltabelle, Plombierung und die Prüfklemmleiste WAGO 821-218 fest; die Schrankheizung am Messsatzschrank ist thermostatgesteuert auszuführen.
- Zur Steuerung in der Niederspannung setzt Avacon den Funkrundsteuerempfänger ein. Vom Einbau auf der Zählertragplatte bei Wandlermessungen rät Avacon aus EMV-Gründen ab, Mindestabstand zu Wechselrichtern etwa 10 m.
- Bei Zähleranschlusssäulen darf der netzseitige Anschlussraum mit einem vierpoligen Sammelschienensystem ausgestattet werden; Säulen stehen an der Einfriedungs- oder Grundstücksgrenze im nicht eingezäunten Bereich.
- Stromwandler, Zähler und Smart-Meter-Gateway stellt der grundzuständige Messstellenbetreiber; der Netzbetreiber bestimmt die Anordnung des Zählpunktes.
So setzen wir es in der FLWM-Baureihe um
- Doppelschließung: Zwei Profilhalbzylinder (Netzbetreiber und Anlagenbetreiber), netzseitige Räume plombierbar, Leistungsteil abgeschottet.
- Messsatz IP 54 mit Heizung: Zählertafel mit Dreipunktbefestigung in eigenem IP-54-Gehäuse, thermostatgesteuerte Heizung, Spannungspfad abgesichert.
- Trennvorrichtungen: Netzseitig NH-Sicherungslastschaltleisten je VNB-Kabel, anlagenseitig NH-Leiste in der Größe der Baugröße, Kuppelschalter mit Motorantrieb.
- Zentraler NA-Schutz: NA-Relais nach VDE-AR-N 4105 mit Prüftaster, Auslösetest bei der Inbetriebsetzung, Zertifikat E.6 liegt bei.
- Unterlagen: Ansichtszeichnung, Planaufbau, Schalt- und Verdrahtungspläne, Herstellererklärung bzw. Konformitätserklärung nach DIN EN 61439.
- Prüfklemme / Messung: Prüfklemmleiste WAGO 821-218 „TAB Avacon“.
- Steuerung: Funkrundsteuerempfänger (FRE) in separatem IP54-Gehäuse, abgesetzt vom Wechselrichter.
- Netzebene: über 350 kW Mittelspannung; 300 bis 350 kW direkt aus der Ortsnetzstation.

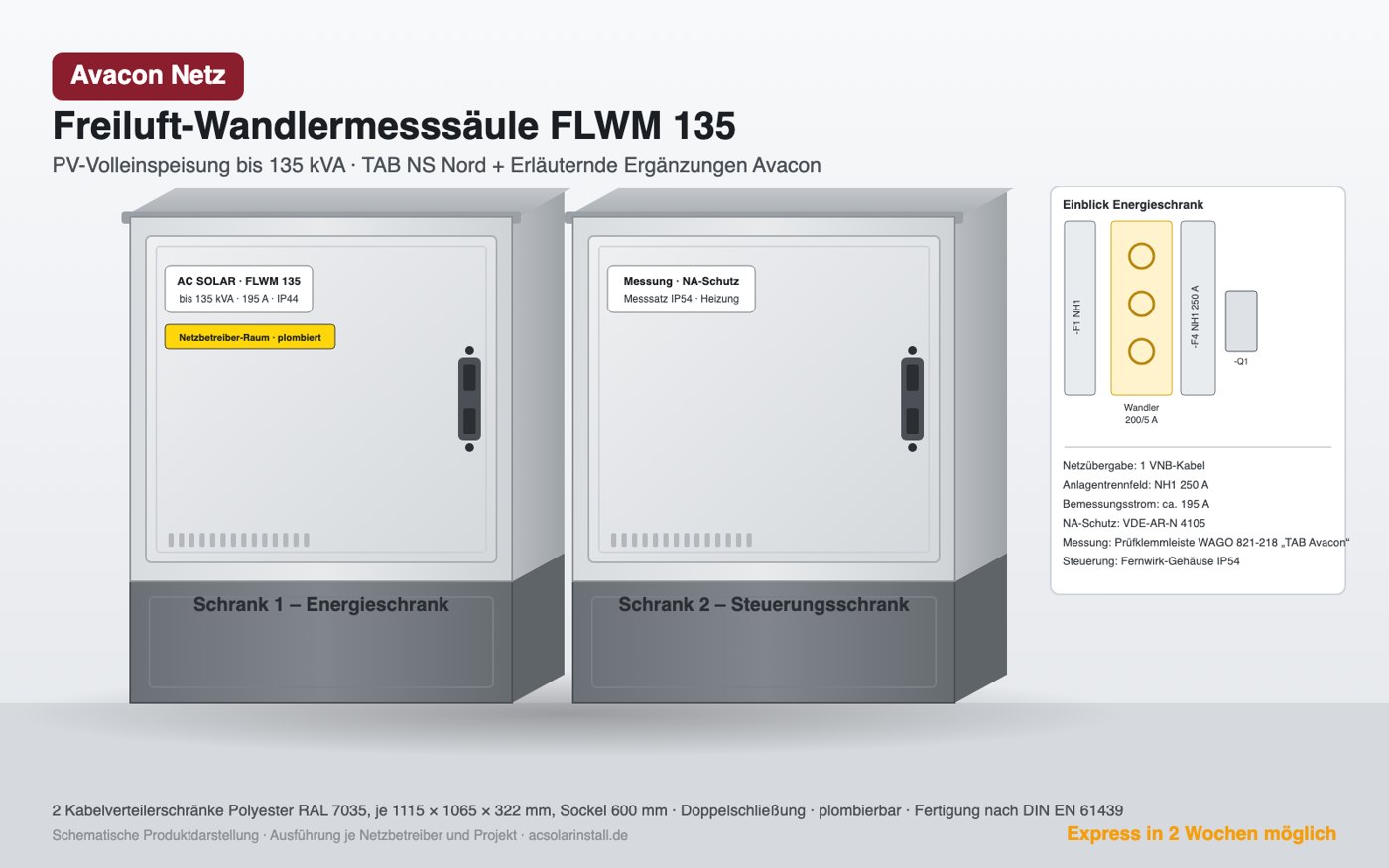

Die Baureihe für Avacon Netz: fünf Baugrößen von 100 bis 350 kW
Maßgeblich ist die maximale Einspeiseleistung am Netzverknüpfungspunkt. Daraus folgen Bemessungsstrom, Sicherungsgröße im Anlagentrennfeld und die Wandler des Messstellenbetreibers. Alle Baugrößen haben denselben Aufbau mit Energieschrank und Steuerungsschrank.
PV-Volleinspeisung bis 100 kW
- Bemessungsstrom ca. 145 A, Anlagentrennfeld NH1 (160 A)
- Avacon Netz: Anschluss aus dem Niederspannungsnetz oder der Ortsnetzstation, FRE-Gehäuse vorbereitet
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 135 kVA
- Bemessungsstrom ca. 195 A, Anlagentrennfeld NH1 (200–250 A)
- Avacon Netz: Fernwirk-/FRE-Gehäuse IP54 enthalten
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 200 kW
- Bemessungsstrom ca. 290 A, Anlagentrennfeld NH2 (315 A)
- Avacon Netz: MS-/NS-Station, ein bis zwei VNB-Kabel nach Avacon-Tabelle
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse

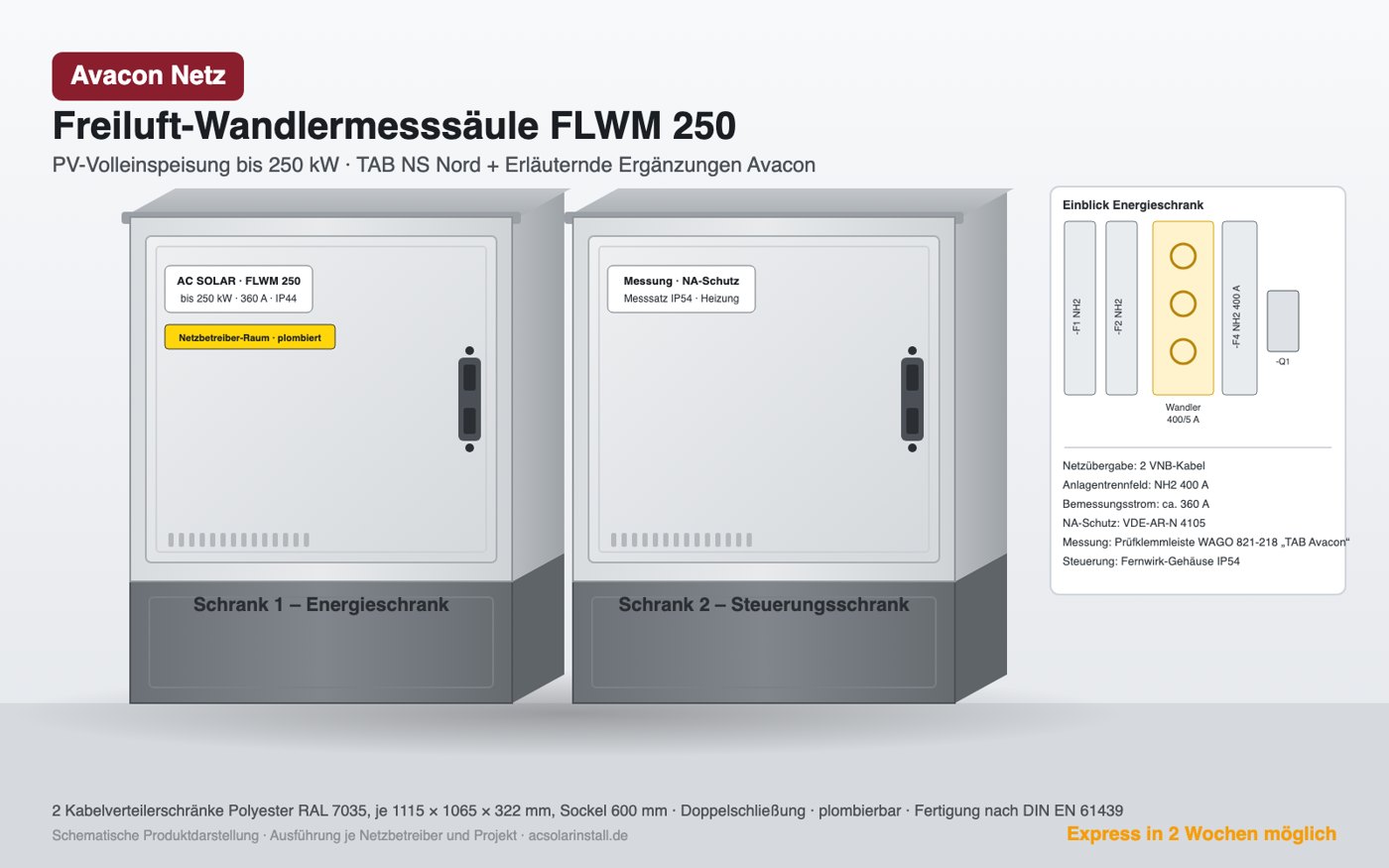

PV-Volleinspeisung bis 250 kW
- Bemessungsstrom ca. 360 A, Anlagentrennfeld NH2 (400 A)
- Avacon Netz: MS-/NS-Station, zwei VNB-Kabel nach Avacon-Tabelle
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 350 kW
- Bemessungsstrom ca. 505 A, Anlagentrennfeld NH3 (630 A)
- Avacon Netz: Netzübergabe direkt aus der Ortsnetzstation, 2× NYY-J 4×240 mm², Anlagentrennfeld NH3
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit Avacon Netz abgestimmt. Produktdarstellungen schematisch.
Marktvergleich: Freiluft-Wandlermessung im Netzgebiet Avacon Netz
Im Avacon-Shop wird ein Mess-/Wandlerschrank für Erzeugungsanlagen bis 350 kVA (GSAB) mit etwa 60 Werktagen Lieferzeit angeboten; uesa-Zähleranschlusssäulen bis 250 A liegen bei etwa 2.800 € netto ohne NA-Schutz.
| Anbieter | Angebot | Lieferzeit | Preis |
|---|---|---|---|
| AC SOLAR FLWM 100–350 | Freiluft-Säule, zwei Schränke, NA-Schutz und Fernwirk-Platz enthalten, Zeichnung und Nachweise inklusive | 2 Wochen Express, Standard ca. 6 Wochen | auf Angebot |
| GSAB (Großhandel / VNB-Shops) | Wandlermessung 250/400/630 A inkl. Sockel; Erzeugungsanlagen-Säule bis 300/350 kVA mit NA-Schutz | 8–18 Tage Handel; 51–60 Werktage VNB-Shop | ca. 2.800–3.600 € netto; mit NA-Schutz 8.100–10.400 € netto |
| ELSTA Mosdorfer | Wandlerschrank Freiluft 250–500 A, Sockel separat; PV-Variante mit NA-Schutz derzeit nicht verfügbar | 7–18 Tage Handel; 26 Werktage SH-Netz-Shop | ca. 2.600–4.000 € netto |
| uesa | Zähleranschlusssäule Wandlermessung 250 A, Kataloge je Netzbetreiber | 26 Werktage (E.DIS-Shop) | ca. 2.800–3.200 € netto |
| Alphatec | Wandlerschrank 630 A Freiluft, NH-Leiste, Messplatte und Prüfklemme separat | 5–10 Arbeitstage | ca. 3.500–4.300 € netto |
| Hager | Wandler- und Messschrank universN bis 400 A (320 A) | 8–18 Tage; Vorgängertyp nicht mehr lieferbar | ca. 5.300 € netto |
Marktpreise und Lieferzeiten laut Händler- und Netzbetreiber-Shops, Stand 23.10.2026, netto ohne Montage. Bei allen Anbietern stellt der Messstellenbetreiber die Stromwandler. Kein Anbieter sagt die Freigabe durch den Netzbetreiber zu; wir liefern die dafür nötigen Unterlagen mit und begleiten die Anmeldung.
Lieferzeit
Netzbetreiber-Shops nennen für Erzeugungsanlagen-Säulen mit NA-Schutz 51 bis 60 Werktage. Wir fertigen in eigener Werkstatt: Standard ca. 6 Wochen, Express in 2 Wochen.
Freigabe
Ansichtszeichnung, Planaufbau, Herstellererklärung und Zertifikate nach VDE-AR-N 4105 gehören zum Lieferumfang. Die Handelsware kommt ohne projektbezogene Unterlagen.
Komplett
NA-Schutz mit Kuppelschalter, Fernwirk-/FRE-Gehäuse, Messsatz IP 54 mit Heizung und Doppelschließung sind enthalten, nicht als Zubehör.
Ablauf: von der Anfrage zur Freigabe bei Avacon Netz
Anfrage
Einspeiseleistung, Standort und Netzanschlusszusage von Avacon Netz genügen für ein Angebot.
Auslegung und Zeichnung
Baugröße, Kabel und Wandlerplätze nach den Vorgaben von Avacon Netz; Sie erhalten die Ansichtszeichnung.
Anmeldung
Anmeldung über das Netzanschlussportal der Avacon Netz GmbH durch den eingetragenen Installateur; Ansichtszeichnung, Datenblatt und Einheitenzertifikate nach VDE-AR-N 4105 liegen bei.
Fertigung und Inbetriebsetzung
Standard ca. 6 Wochen, Express in 2 Wochen. Lieferung auf Sockel, auf Wunsch Montage, Erder und Auslösetest des NA-Schutzes.
