Freiluft-Wandlermesssäule für das Netzgebiet Netze BW: PV-Volleinspeisung 100 bis 350 kW
Für Anlagen in Baden-Württemberg. Netzübergabe, Wandlermessung, zentraler NA-Schutz und Einspeisemanagement in zwei wetterfesten Polyesterschränken, aufgebaut nach TAB 2023 v2.0 + Ergänzung der Netze BW (Version 1.0) + Technische Mindestanforderungen Messung 2025. Mit Ansichtszeichnung und Nachweisen für die Anmeldung bei der Netze BW GmbH.
- Express in 2 Wochen lieferbar, Standard ca. 6 Wochen
- Wandlermessschrank nach Netze-BW-Spezifikation, bemustert
- Dreipunkt-Funkrundsteuerempfänger mit Steuersignal-Klemmleiste (100 bis 950 kW), Steuerbox nach FNN-Lastenheft vorbereitet
- Zeichnung, Herstellererklärung und Inbetriebsetzung mit NA-Schutz-Auslösetest aus einer Hand
Was Netze BW bei Wandlermessung im Freien verlangt
Zusammengefasst aus den aktuellen Dokumenten des Netzbetreibers. Maßgeblich ist die jeweils gültige Fassung; wir prüfen sie bei jeder Auslegung.
- Die Anfrage zur Montage einer Wandlermessung stellt der Errichter; die Genehmigung erteilt der Anschlussservice der Netzgebiete. Es gelten die Netze-BW-Spezifikationen für Wandlermessschränke, bemusterte Schränke kommen über Hersteller oder Großhandel.
- Bei Dauerstrombelastung über 44 A ist eine Wandlermessung nach Netze-BW-Spezifikation erforderlich; Kleinwandleranlagen sind im Netz der Netze BW nicht zulässig.
- Niederspannungsseitige Wandlermessungen sind bis 630 kVA (1000 A) nach der Netze-BW-Spezifikation zu errichten; für Messungen im Freien gelten die Zähleranschlussschränke nach VDE-AR-N 4100 Kapitel 12, ein APZ wird dort nicht gefordert.
- Anordnung im einstöckigen Zählerschrank: mittleres Zählerfeld Wandlerzähler, rechtes Zählerfeld Steuergerät, Funkrundsteuerempfänger oder Kommunikation; netzseitiger Anschlussraum mit Strom- und Steuerklemmen und Spannungspfadsicherungen.
- Für Anlagen ab 100 kW bis 950 kW sind die Steuersignal-Klemmleiste und der Einbau eines Dreipunkt-Funkrundsteuerempfängers vorzubereiten; ab 25 kW gilt die Vorbereitung des Steuersignals.
- Zum Wandlereinbau in der Niederspannung ist der Einbaubericht NS-Wandler der Netze BW zu verwenden; Zählerfernauslesung über freigegebene Mobilfunkmodems.
So setzen wir es in der FLWM-Baureihe um
- Doppelschließung: Zwei Profilhalbzylinder (Netzbetreiber und Anlagenbetreiber), netzseitige Räume plombierbar, Leistungsteil abgeschottet.
- Messsatz IP 54 mit Heizung: Zählertafel mit Dreipunktbefestigung in eigenem IP-54-Gehäuse, thermostatgesteuerte Heizung, Spannungspfad abgesichert.
- Trennvorrichtungen: Netzseitig NH-Sicherungslastschaltleisten je VNB-Kabel, anlagenseitig NH-Leiste in der Größe der Baugröße, Kuppelschalter mit Motorantrieb.
- Zentraler NA-Schutz: NA-Relais nach VDE-AR-N 4105 mit Prüftaster, Auslösetest bei der Inbetriebsetzung, Zertifikat E.6 liegt bei.
- Unterlagen: Ansichtszeichnung, Planaufbau, Schalt- und Verdrahtungspläne, Herstellererklärung bzw. Konformitätserklärung nach DIN EN 61439.
- Prüfklemme / Messung: Wandlermessschrank nach Netze-BW-Spezifikation, bemustert.
- Steuerung: Dreipunkt-Funkrundsteuerempfänger mit Steuersignal-Klemmleiste (100 bis 950 kW), Steuerbox nach FNN-Lastenheft vorbereitet.
- Netzebene: Wandlermessung in Niederspannung bis 630 kVA (1000 A); Netzebene wird im Netzanschlussverfahren festgelegt.
Die Baureihe für Netze BW: fünf Baugrößen von 100 bis 350 kW
Maßgeblich ist die maximale Einspeiseleistung am Netzverknüpfungspunkt. Daraus folgen Bemessungsstrom, Sicherungsgröße im Anlagentrennfeld und die Wandler des Messstellenbetreibers. Alle Baugrößen haben denselben Aufbau mit Energieschrank und Steuerungsschrank.

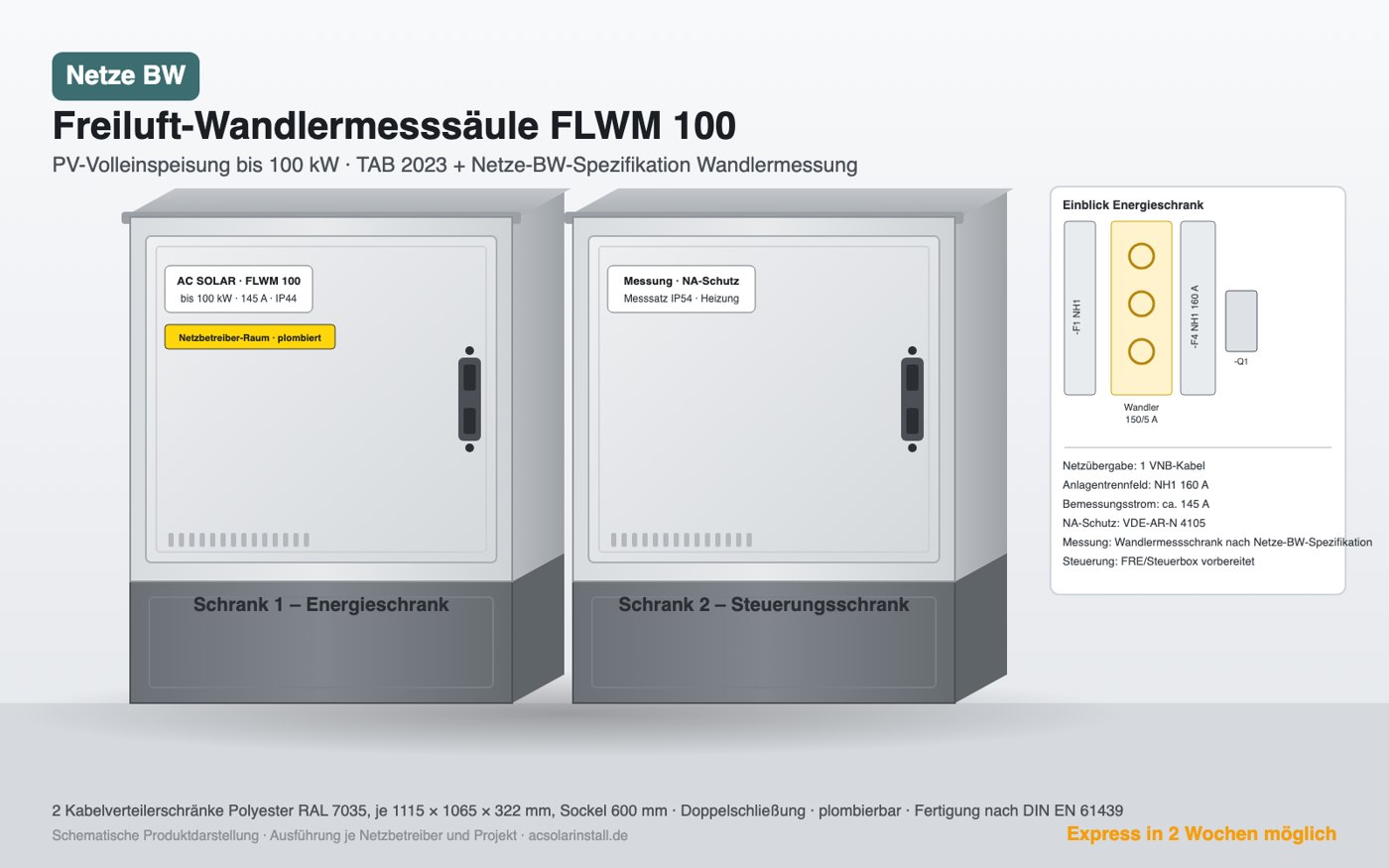

PV-Volleinspeisung bis 100 kW
- Bemessungsstrom ca. 145 A, Anlagentrennfeld NH1 (160 A)
- Netze BW: Netze-BW-Spezifikation, Genehmigung Anschlussservice
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 135 kVA
- Bemessungsstrom ca. 195 A, Anlagentrennfeld NH1 (200–250 A)
- Netze BW: FRE-Vorbereitung ab 100 kW, Netze-BW-Spezifikation
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 200 kW
- Bemessungsstrom ca. 290 A, Anlagentrennfeld NH2 (315 A)
- Netze BW: FRE-Gehäuse enthalten, Spezifikation bis 630 kVA
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 250 kW
- Bemessungsstrom ca. 360 A, Anlagentrennfeld NH2 (400 A)
- Netze BW: FRE-Gehäuse enthalten, Spezifikation bis 630 kVA
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse

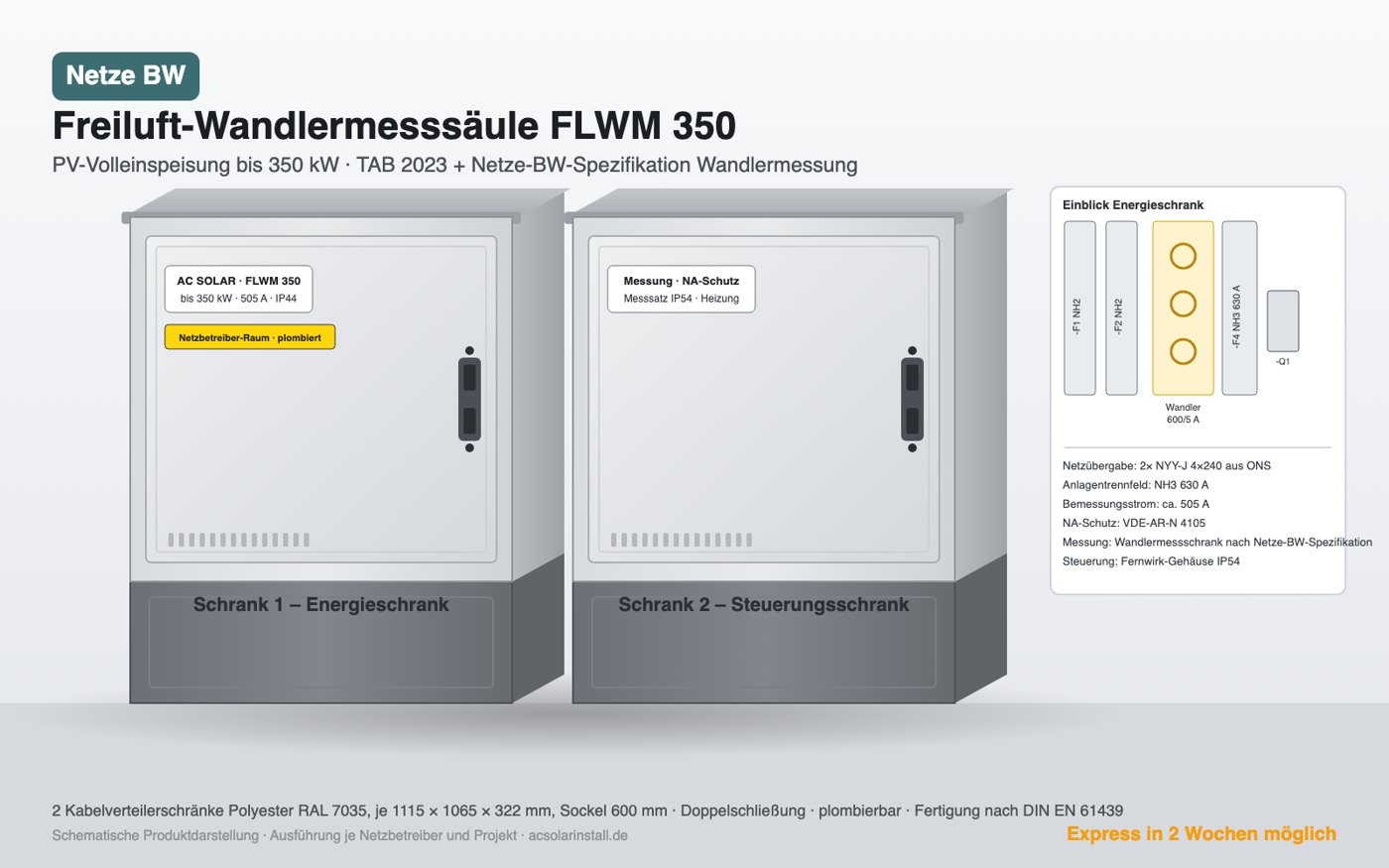

PV-Volleinspeisung bis 350 kW
- Bemessungsstrom ca. 505 A, Anlagentrennfeld NH3 (630 A)
- Netze BW: Wandlermessung bis 630 kVA (1000 A) in Niederspannung zulässig
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit Netze BW abgestimmt. Produktdarstellungen schematisch.
Marktvergleich: Freiluft-Wandlermessung im Netzgebiet Netze BW
GSAB (25.W250.001) und ABN bieten Netze-BW-Varianten als Freiluft-Säule bis 250 A an, GSAB 250 A etwa 2.800 € netto inklusive Sockel; eltric listet einen Wandlerschrank 630 A EnBW mit Lieferzeit auf Anfrage.
| Anbieter | Angebot | Lieferzeit | Preis |
|---|---|---|---|
| AC SOLAR FLWM 100–350 | Freiluft-Säule, zwei Schränke, NA-Schutz und Fernwirk-Platz enthalten, Zeichnung und Nachweise inklusive | 2 Wochen Express, Standard ca. 6 Wochen | auf Angebot |
| GSAB (Großhandel / VNB-Shops) | Wandlermessung 250/400/630 A inkl. Sockel; Erzeugungsanlagen-Säule bis 300/350 kVA mit NA-Schutz | 8–18 Tage Handel; 51–60 Werktage VNB-Shop | ca. 2.800–3.600 € netto; mit NA-Schutz 8.100–10.400 € netto |
| ELSTA Mosdorfer | Wandlerschrank Freiluft 250–500 A, Sockel separat; PV-Variante mit NA-Schutz derzeit nicht verfügbar | 7–18 Tage Handel; 26 Werktage SH-Netz-Shop | ca. 2.600–4.000 € netto |
| uesa | Zähleranschlusssäule Wandlermessung 250 A, Kataloge je Netzbetreiber | 26 Werktage (E.DIS-Shop) | ca. 2.800–3.200 € netto |
| Alphatec | Wandlerschrank 630 A Freiluft, NH-Leiste, Messplatte und Prüfklemme separat | 5–10 Arbeitstage | ca. 3.500–4.300 € netto |
| Hager | Wandler- und Messschrank universN bis 400 A (320 A) | 8–18 Tage; Vorgängertyp nicht mehr lieferbar | ca. 5.300 € netto |
Marktpreise und Lieferzeiten laut Händler- und Netzbetreiber-Shops, Stand 23.10.2026, netto ohne Montage. Bei allen Anbietern stellt der Messstellenbetreiber die Stromwandler. Kein Anbieter sagt die Freigabe durch den Netzbetreiber zu; wir liefern die dafür nötigen Unterlagen mit und begleiten die Anmeldung.
Lieferzeit
Netzbetreiber-Shops nennen für Erzeugungsanlagen-Säulen mit NA-Schutz 51 bis 60 Werktage. Wir fertigen in eigener Werkstatt: Standard ca. 6 Wochen, Express in 2 Wochen.
Freigabe
Ansichtszeichnung, Planaufbau, Herstellererklärung und Zertifikate nach VDE-AR-N 4105 gehören zum Lieferumfang. Die Handelsware kommt ohne projektbezogene Unterlagen.
Komplett
NA-Schutz mit Kuppelschalter, Fernwirk-/FRE-Gehäuse, Messsatz IP 54 mit Heizung und Doppelschließung sind enthalten, nicht als Zubehör.
Ablauf: von der Anfrage zur Freigabe bei Netze BW
Anfrage
Einspeiseleistung, Standort und Netzanschlusszusage von Netze BW genügen für ein Angebot.
Auslegung und Zeichnung
Baugröße, Kabel und Wandlerplätze nach den Vorgaben von Netze BW; Sie erhalten die Ansichtszeichnung.
Anmeldung
Anfrage Wandlermessung durch den Errichter beim Anschlussservice, Anmeldung der Erzeugungsanlage über das Netzanschlussportal der Netze BW; Einbaubericht NS-Wandler wird von uns vorbereitet.
Fertigung und Inbetriebsetzung
Standard ca. 6 Wochen, Express in 2 Wochen. Lieferung auf Sockel, auf Wunsch Montage, Erder und Auslösetest des NA-Schutzes.
Häufige Fragen zu Netze BW
Weitere Netzbetreiber
Dieselbe Baureihe, angepasst an die Vorgaben des jeweiligen Netzbetreibers:
Wandlermesssäule für Netze BW anfragen
Nennen Sie uns Einspeiseleistung und Standort. Sie erhalten Angebot und Ansichtszeichnung, auf Wunsch mit Express-Lieferung in zwei Wochen.
