Freiluft-Wandlermesssäule für das Netzgebiet MITNETZ STROM: PV-Volleinspeisung 100 bis 350 kW
Für Anlagen in Sachsen, Sachsen-Anhalt, Südbrandenburg, Westsachsen. Netzübergabe, Wandlermessung, zentraler NA-Schutz und Einspeisemanagement in zwei wetterfesten Polyesterschränken, aufgebaut nach TAB 2023 + Technische Richtlinie Direkt- und Wandlermessungen (BDEW Mitteldeutschland, Juni 2023) + TMA MITNETZ STROM (gültig ab 01.07.2026). Mit Ansichtszeichnung und Nachweisen für die Anmeldung bei der Mitteldeutsche Netzgesellschaft Strom mbH.
- Express in 2 Wochen lieferbar, Standard ca. 6 Wochen
- Reihenprüfklemme -X3 (14-polig) nach BDEW-Mitteldeutschland
- Steuereinrichtung des VNB/MSB (Tarifsteuergerät, Steuerbox) im IP54-Montagefeld; Fernwirktechnik nach MITNETZ-Vorgabe über 100 kW
- Zeichnung, Herstellererklärung und Inbetriebsetzung mit NA-Schutz-Auslösetest aus einer Hand
Was MITNETZ STROM bei Wandlermessung im Freien verlangt
Zusammengefasst aus den aktuellen Dokumenten des Netzbetreibers. Maßgeblich ist die jeweils gültige Fassung; wir prüfen sie bei jeder Auslegung.
- In Anschlussschränken im Freien sind alle Zählerfelder und das Montagefeld für Steuerung und Datenübertragung in zusätzlichen Gehäusen der Schutzart IP 54 mit Klarsichtfront nach DIN VDE 0603 unterzubringen; die Bedienbarkeit des Zählers ist zu gewährleisten.
- Gegen extreme Temperaturen ist eine geregelte Schrankheizung (unterer Temperaturpunkt +5 °C) oder Zwangslüftung vorzusehen; Spannungsabgriff im gemessenen Bereich über Überstromschutz (z. B. D01/10 A), Schutzeinrichtung und Regler plombierbar. Bei erdgesetzten Schränken ist Betauung zu verhindern.
- Messwandler stellt grundsätzlich der Messstellenbetreiber; Montage auf Primärleiterschienen nach DIN 42600-2. Strom-Messleitungen ungeschnitten zur Reihenprüfklemme -X3 (14-polig, Klemmen 1–6 wandlerseitig kurzschließbar).
- Der Wandlerzusatzraum nach DIN VDE 0603-2-2 hat mindestens 300 mm Höhe mit Hutschiene; die Reihenprüfklemme muss im montierten Zustand bedienbar sein, Strommesszangen müssen einsetzbar sein.
- Bei erdgesetzten Schaltschränken und Zähleranschlusssäulen sind 100 mm Abstand zwischen Geländeoberfläche und Türunterkante dauerhaft einzuhalten; Wandlermessungen sind von übrigen Anlagenteilen plombierbar abzuschotten, ein Übersichtsschaltplan ist sichtbar anzubringen.
- MITNETZ STROM bietet eigene Zähleranschlusssäulen mit Wandlermessung (160 A, 250 A, 630 A) und Einspeisesäulen (125 A, 200 A, 500 A) mit geregelter Schrankheizung und Doppelschließsystem an.
So setzen wir es in der FLWM-Baureihe um
- Doppelschließung: Zwei Profilhalbzylinder (Netzbetreiber und Anlagenbetreiber), netzseitige Räume plombierbar, Leistungsteil abgeschottet.
- Messsatz IP 54 mit Heizung: Zählertafel mit Dreipunktbefestigung in eigenem IP-54-Gehäuse, thermostatgesteuerte Heizung, Spannungspfad abgesichert.
- Trennvorrichtungen: Netzseitig NH-Sicherungslastschaltleisten je VNB-Kabel, anlagenseitig NH-Leiste in der Größe der Baugröße, Kuppelschalter mit Motorantrieb.
- Zentraler NA-Schutz: NA-Relais nach VDE-AR-N 4105 mit Prüftaster, Auslösetest bei der Inbetriebsetzung, Zertifikat E.6 liegt bei.
- Unterlagen: Ansichtszeichnung, Planaufbau, Schalt- und Verdrahtungspläne, Herstellererklärung bzw. Konformitätserklärung nach DIN EN 61439.
- Prüfklemme / Messung: Reihenprüfklemme -X3 (14-polig) nach BDEW-Mitteldeutschland.
- Steuerung: Steuereinrichtung des VNB/MSB (Tarifsteuergerät, Steuerbox) im IP54-Montagefeld; Fernwirktechnik nach MITNETZ-Vorgabe über 100 kW.
- Netzebene: Netzebene wird im Netzanschlussverfahren festgelegt; TAB Mittelspannung MITNETZ ab Übergabestation.
Die Baureihe für MITNETZ STROM: fünf Baugrößen von 100 bis 350 kW
Maßgeblich ist die maximale Einspeiseleistung am Netzverknüpfungspunkt. Daraus folgen Bemessungsstrom, Sicherungsgröße im Anlagentrennfeld und die Wandler des Messstellenbetreibers. Alle Baugrößen haben denselben Aufbau mit Energieschrank und Steuerungsschrank.

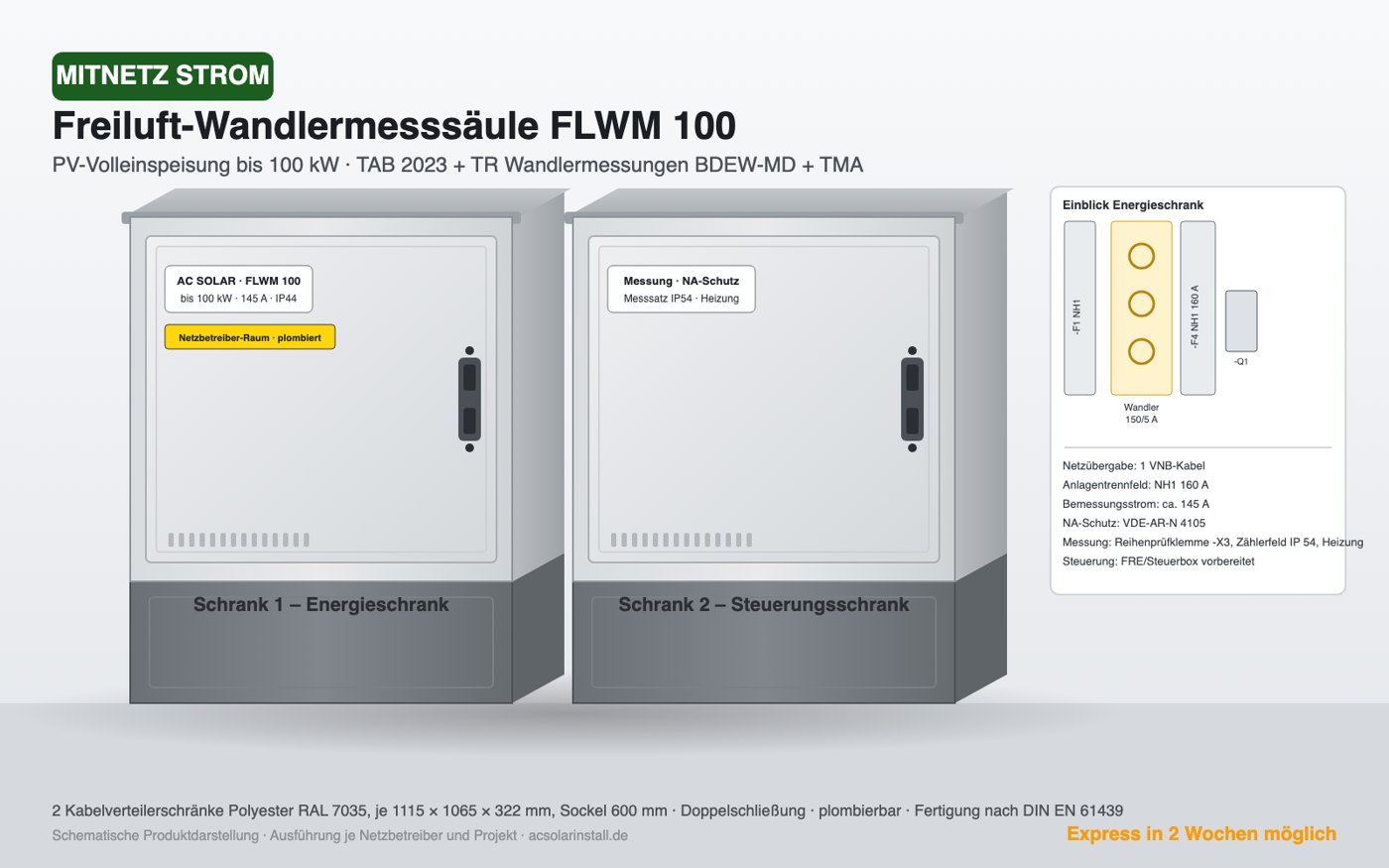

PV-Volleinspeisung bis 100 kW
- Bemessungsstrom ca. 145 A, Anlagentrennfeld NH1 (160 A)
- MITNETZ STROM: Zählerfeld IP 54 mit Klarsichtfront, Schrankheizung +5 °C
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse

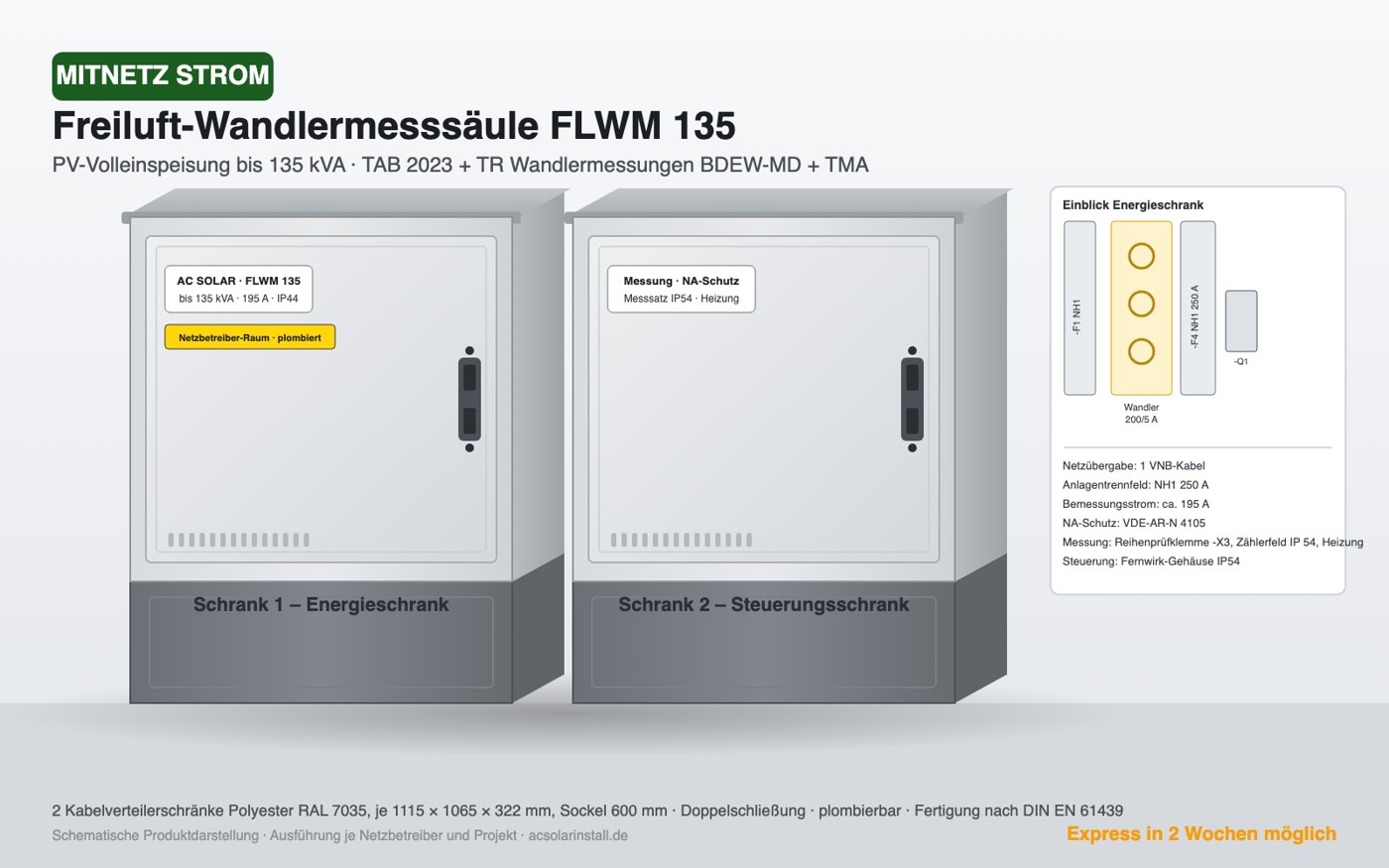

PV-Volleinspeisung bis 135 kVA
- Bemessungsstrom ca. 195 A, Anlagentrennfeld NH1 (200–250 A)
- MITNETZ STROM: Zählerfeld IP 54, Schrankheizung, Reihenprüfklemme -X3
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 200 kW
- Bemessungsstrom ca. 290 A, Anlagentrennfeld NH2 (315 A)
- MITNETZ STROM: Reihenprüfklemme -X3, Steuerfeld IP 54
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 250 kW
- Bemessungsstrom ca. 360 A, Anlagentrennfeld NH2 (400 A)
- MITNETZ STROM: Reihenprüfklemme -X3, Steuerfeld IP 54
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse

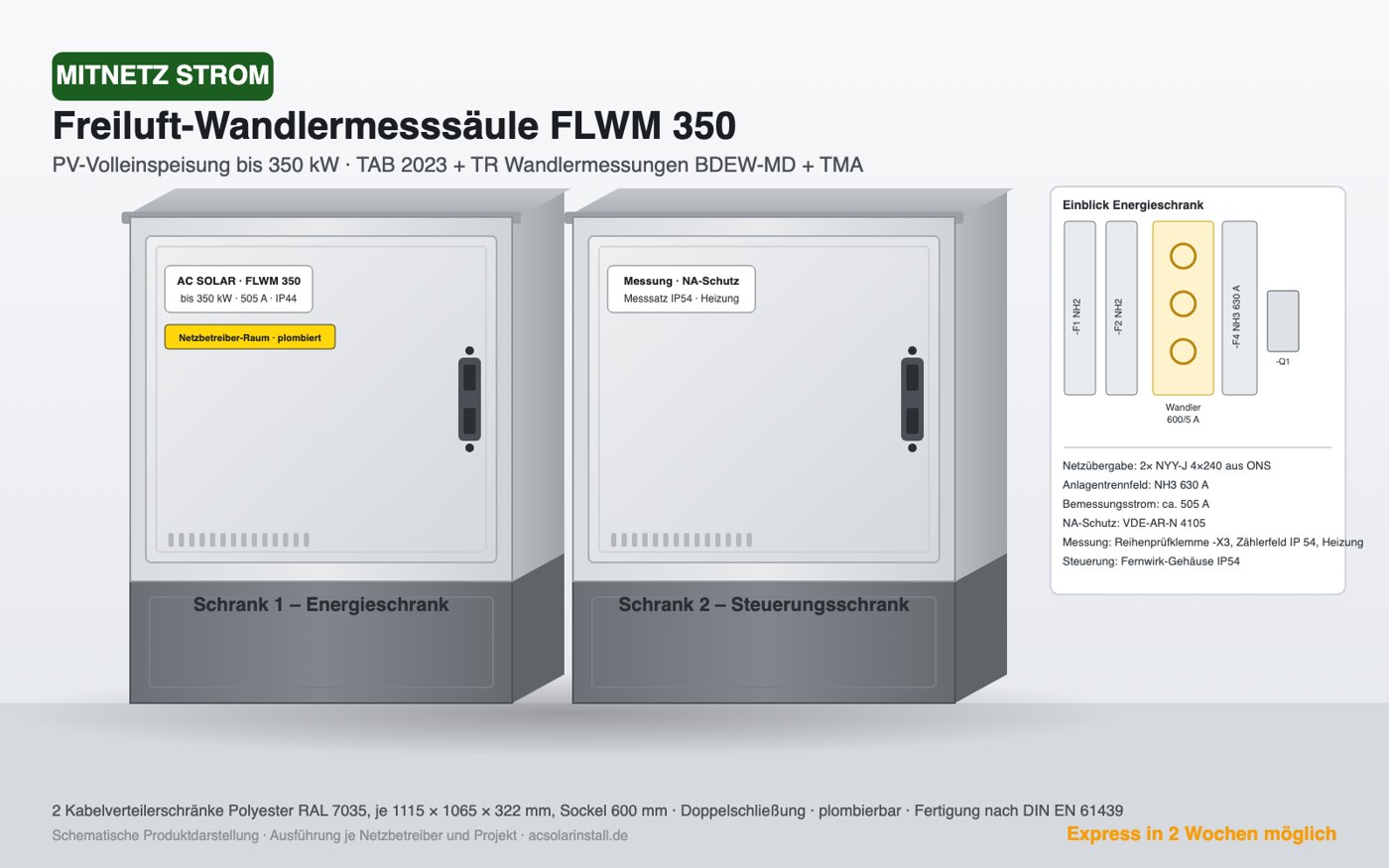

PV-Volleinspeisung bis 350 kW
- Bemessungsstrom ca. 505 A, Anlagentrennfeld NH3 (630 A)
- MITNETZ STROM: Vergleich: MITNETZ-Einspeisesäule bis 500 A
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit MITNETZ STROM abgestimmt. Produktdarstellungen schematisch.
Marktvergleich: Freiluft-Wandlermessung im Netzgebiet MITNETZ STROM
MITNETZ STROM liefert und stellt eigene Säulen (Wandlermessung 160/250/630 A, Einspeisesäulen bis 500 A); GSAB 400 A Mitnetz (03.W400.001) über Großhandel etwa 3.570 € netto, uesa WM-ZP-250A etwa 3.250 € netto.
| Anbieter | Angebot | Lieferzeit | Preis |
|---|---|---|---|
| AC SOLAR FLWM 100–350 | Freiluft-Säule, zwei Schränke, NA-Schutz und Fernwirk-Platz enthalten, Zeichnung und Nachweise inklusive | 2 Wochen Express, Standard ca. 6 Wochen | auf Angebot |
| GSAB (Großhandel / VNB-Shops) | Wandlermessung 250/400/630 A inkl. Sockel; Erzeugungsanlagen-Säule bis 300/350 kVA mit NA-Schutz | 8–18 Tage Handel; 51–60 Werktage VNB-Shop | ca. 2.800–3.600 € netto; mit NA-Schutz 8.100–10.400 € netto |
| ELSTA Mosdorfer | Wandlerschrank Freiluft 250–500 A, Sockel separat; PV-Variante mit NA-Schutz derzeit nicht verfügbar | 7–18 Tage Handel; 26 Werktage SH-Netz-Shop | ca. 2.600–4.000 € netto |
| uesa | Zähleranschlusssäule Wandlermessung 250 A, Kataloge je Netzbetreiber | 26 Werktage (E.DIS-Shop) | ca. 2.800–3.200 € netto |
| Alphatec | Wandlerschrank 630 A Freiluft, NH-Leiste, Messplatte und Prüfklemme separat | 5–10 Arbeitstage | ca. 3.500–4.300 € netto |
| Hager | Wandler- und Messschrank universN bis 400 A (320 A) | 8–18 Tage; Vorgängertyp nicht mehr lieferbar | ca. 5.300 € netto |
Marktpreise und Lieferzeiten laut Händler- und Netzbetreiber-Shops, Stand 23.10.2026, netto ohne Montage. Bei allen Anbietern stellt der Messstellenbetreiber die Stromwandler. Kein Anbieter sagt die Freigabe durch den Netzbetreiber zu; wir liefern die dafür nötigen Unterlagen mit und begleiten die Anmeldung.
Lieferzeit
Netzbetreiber-Shops nennen für Erzeugungsanlagen-Säulen mit NA-Schutz 51 bis 60 Werktage. Wir fertigen in eigener Werkstatt: Standard ca. 6 Wochen, Express in 2 Wochen.
Freigabe
Ansichtszeichnung, Planaufbau, Herstellererklärung und Zertifikate nach VDE-AR-N 4105 gehören zum Lieferumfang. Die Handelsware kommt ohne projektbezogene Unterlagen.
Komplett
NA-Schutz mit Kuppelschalter, Fernwirk-/FRE-Gehäuse, Messsatz IP 54 mit Heizung und Doppelschließung sind enthalten, nicht als Zubehör.
Ablauf: von der Anfrage zur Freigabe bei MITNETZ STROM
Anfrage
Einspeiseleistung, Standort und Netzanschlusszusage von MITNETZ STROM genügen für ein Angebot.
Auslegung und Zeichnung
Baugröße, Kabel und Wandlerplätze nach den Vorgaben von MITNETZ STROM; Sie erhalten die Ansichtszeichnung.
Anmeldung
Anmeldung über das Netzanschlussportal von MITNETZ STROM; Anschlusspläne nach BDEW-Mitteldeutschland (TN-System) und Plombenöffnungsmeldung werden berücksichtigt.
Fertigung und Inbetriebsetzung
Standard ca. 6 Wochen, Express in 2 Wochen. Lieferung auf Sockel, auf Wunsch Montage, Erder und Auslösetest des NA-Schutzes.
Häufige Fragen zu MITNETZ STROM
Weitere Netzbetreiber
Dieselbe Baureihe, angepasst an die Vorgaben des jeweiligen Netzbetreibers:
Wandlermesssäule für MITNETZ STROM anfragen
Nennen Sie uns Einspeiseleistung und Standort. Sie erhalten Angebot und Ansichtszeichnung, auf Wunsch mit Express-Lieferung in zwei Wochen.
