Freiluft-Wandlermesssäule für das Netzgebiet Bayernwerk Netz: PV-Volleinspeisung 100 bis 350 kW
Für Anlagen in Bayern (Nieder-, Oberbayern, Oberpfalz, Franken, Oberfranken). Netzübergabe, Wandlermessung, zentraler NA-Schutz und Einspeisemanagement in zwei wetterfesten Polyesterschränken, aufgebaut nach TAB 2023 (VBEW) + „Informationen für Elektrotechniker“ 03/2026 + Technische Mindestanforderungen Wandleranlagen. Mit Ansichtszeichnung und Nachweisen für die Anmeldung bei der Bayernwerk Netz GmbH.
- Express in 2 Wochen lieferbar, Standard ca. 6 Wochen
- Prüfklemme nach FNN-Hinweis 7.101.2.2, Spannungspfad 400 V
- Funkrundsteuerempfänger bzw. Steuerbox nach FNN-Lastenheft im Steuergerätefeld; Fernwirktechnik nach Bayernwerk-Vorgabe
- Zeichnung, Herstellererklärung und Inbetriebsetzung mit NA-Schutz-Auslösetest aus einer Hand
Was Bayernwerk Netz bei Wandlermessung im Freien verlangt
Zusammengefasst aus den aktuellen Dokumenten des Netzbetreibers. Maßgeblich ist die jeweils gültige Fassung; wir prüfen sie bei jeder Auslegung.
- Wandleranlagen sind nach DIN VDE 0603-2-2 und dem FNN-Hinweis „Zählerplätze mit halbindirekter Messung bis 1000 A“ auszuführen; die Bereiche bis 100 A, bis 200 A (250 A) und bis 1000 A werden unterschieden.
- Für den Außenbereich sind Schaltgerätekombinationen nach DIN EN 61439 bis 1000 A Dauerstrom zugelassen. Vor Inbetriebnahme sind die Nachweise über das Freigabeformular der Technischen Mindestanforderungen vorzulegen; bei kundenseitig gestellten Schränken ist eine Herstellererklärung erforderlich.
- Der Schrank braucht mindestens IP 44, das Zählerfeld im Freien IP 54 bzw. eine nachrüstbare transparente Abdeckhaube IP 54. Der Leistungsteil ist komplett abgeschottet und in allen ungezählten Teilen plombierbar.
- Zugang über Doppelschließung mit Kunden- und Bayernwerk-Halbschließprofilzylinder (SNK3, von Bayernwerk beigestellt, Profilhalbzylinder DIN 18252, Grundlänge 32 mm).
- Als Stromwandler setzt der grundzuständige Messstellenbetreiber Aufsteck-Wandler der Genauigkeitsklasse 0,5 mit 5 VA auf Wandlerlaschen ein; die Prüfklemme folgt dem FNN-Hinweis „Wandlermessungen“, Spannungspfad 400 V AC mit LS-Schaltern Charakteristik B.
- Der Aufstellungsort muss die zulässigen Temperaturen einhalten; bei erdgesetzten Schränken sind Maßnahmen zum Feuchtigkeitsausgleich vorgesehen (z. B. Blähton im Sockel). Netzseitig sind NH-Sicherungslastschaltleisten vorgesehen, Trennleisten nur nach Abstimmung.
So setzen wir es in der FLWM-Baureihe um
- Doppelschließung: Zwei Profilhalbzylinder (Netzbetreiber und Anlagenbetreiber), netzseitige Räume plombierbar, Leistungsteil abgeschottet.
- Messsatz IP 54 mit Heizung: Zählertafel mit Dreipunktbefestigung in eigenem IP-54-Gehäuse, thermostatgesteuerte Heizung, Spannungspfad abgesichert.
- Trennvorrichtungen: Netzseitig NH-Sicherungslastschaltleisten je VNB-Kabel, anlagenseitig NH-Leiste in der Größe der Baugröße, Kuppelschalter mit Motorantrieb.
- Zentraler NA-Schutz: NA-Relais nach VDE-AR-N 4105 mit Prüftaster, Auslösetest bei der Inbetriebsetzung, Zertifikat E.6 liegt bei.
- Unterlagen: Ansichtszeichnung, Planaufbau, Schalt- und Verdrahtungspläne, Herstellererklärung bzw. Konformitätserklärung nach DIN EN 61439.
- Prüfklemme / Messung: Prüfklemme nach FNN-Hinweis 7.101.2.2, Spannungspfad 400 V.
- Steuerung: Funkrundsteuerempfänger bzw. Steuerbox nach FNN-Lastenheft im Steuergerätefeld; Fernwirktechnik nach Bayernwerk-Vorgabe.
- Netzebene: Anschlussleistung und Netzebene werden im Netzanschlussverfahren festgelegt; Wandlermessung in Niederspannung bis 1000 A.
Die Baureihe für Bayernwerk Netz: fünf Baugrößen von 100 bis 350 kW
Maßgeblich ist die maximale Einspeiseleistung am Netzverknüpfungspunkt. Daraus folgen Bemessungsstrom, Sicherungsgröße im Anlagentrennfeld und die Wandler des Messstellenbetreibers. Alle Baugrößen haben denselben Aufbau mit Energieschrank und Steuerungsschrank.
PV-Volleinspeisung bis 100 kW
- Bemessungsstrom ca. 145 A, Anlagentrennfeld NH1 (160 A)
- Bayernwerk Netz: Kleinwandleranlage bis 100 A möglich, Zählerfeld IP 54
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 135 kVA
- Bemessungsstrom ca. 195 A, Anlagentrennfeld NH1 (200–250 A)
- Bayernwerk Netz: Standardwandleranlage bis 200 A
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse

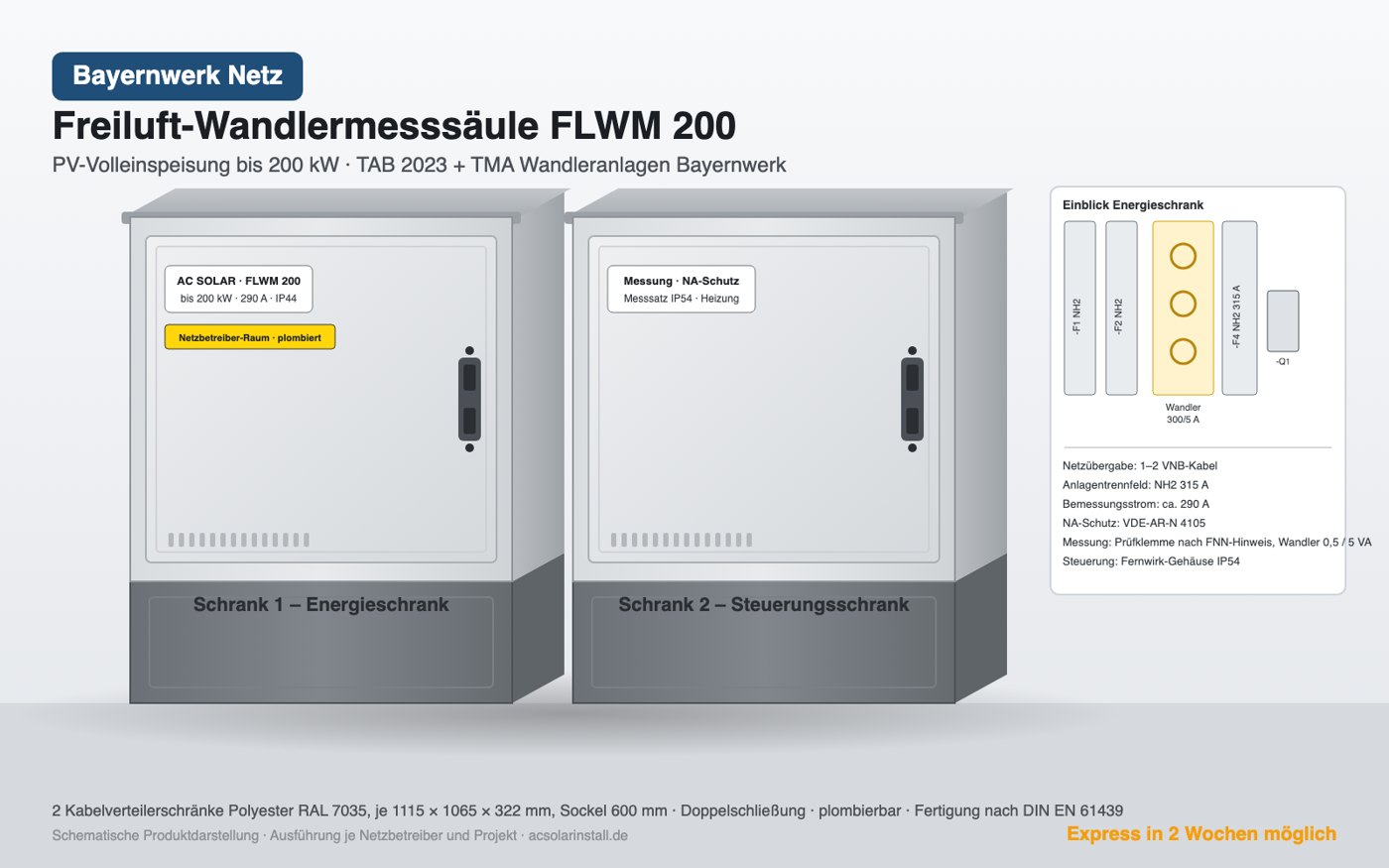

PV-Volleinspeisung bis 200 kW
- Bemessungsstrom ca. 290 A, Anlagentrennfeld NH2 (315 A)
- Bayernwerk Netz: Standardwandleranlage bis 250 A, Freigabeformular Außenbereich
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 250 kW
- Bemessungsstrom ca. 360 A, Anlagentrennfeld NH2 (400 A)
- Bayernwerk Netz: Wandleranlage bis 1000 A, Freigabeformular Außenbereich
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 350 kW
- Bemessungsstrom ca. 505 A, Anlagentrennfeld NH3 (630 A)
- Bayernwerk Netz: Wandleranlage bis 1000 A, Netzübergabe nach Bayernwerk-Vorgabe
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit Bayernwerk Netz abgestimmt. Produktdarstellungen schematisch.
Marktvergleich: Freiluft-Wandlermessung im Netzgebiet Bayernwerk Netz
Bayernwerk fertigt im eigenen Messsatzbau Außenschränke in Stahlblech bis 1000 A; GSAB bietet Bayernwerk-Varianten über den Elektrogroßhandel an, ohne NA-Schutz und ohne Wandler.
| Anbieter | Angebot | Lieferzeit | Preis |
|---|---|---|---|
| AC SOLAR FLWM 100–350 | Freiluft-Säule, zwei Schränke, NA-Schutz und Fernwirk-Platz enthalten, Zeichnung und Nachweise inklusive | 2 Wochen Express, Standard ca. 6 Wochen | auf Angebot |
| GSAB (Großhandel / VNB-Shops) | Wandlermessung 250/400/630 A inkl. Sockel; Erzeugungsanlagen-Säule bis 300/350 kVA mit NA-Schutz | 8–18 Tage Handel; 51–60 Werktage VNB-Shop | ca. 2.800–3.600 € netto; mit NA-Schutz 8.100–10.400 € netto |
| ELSTA Mosdorfer | Wandlerschrank Freiluft 250–500 A, Sockel separat; PV-Variante mit NA-Schutz derzeit nicht verfügbar | 7–18 Tage Handel; 26 Werktage SH-Netz-Shop | ca. 2.600–4.000 € netto |
| uesa | Zähleranschlusssäule Wandlermessung 250 A, Kataloge je Netzbetreiber | 26 Werktage (E.DIS-Shop) | ca. 2.800–3.200 € netto |
| Alphatec | Wandlerschrank 630 A Freiluft, NH-Leiste, Messplatte und Prüfklemme separat | 5–10 Arbeitstage | ca. 3.500–4.300 € netto |
| Hager | Wandler- und Messschrank universN bis 400 A (320 A) | 8–18 Tage; Vorgängertyp nicht mehr lieferbar | ca. 5.300 € netto |
Marktpreise und Lieferzeiten laut Händler- und Netzbetreiber-Shops, Stand 23.10.2026, netto ohne Montage. Bei allen Anbietern stellt der Messstellenbetreiber die Stromwandler. Kein Anbieter sagt die Freigabe durch den Netzbetreiber zu; wir liefern die dafür nötigen Unterlagen mit und begleiten die Anmeldung.
Lieferzeit
Netzbetreiber-Shops nennen für Erzeugungsanlagen-Säulen mit NA-Schutz 51 bis 60 Werktage. Wir fertigen in eigener Werkstatt: Standard ca. 6 Wochen, Express in 2 Wochen.
Freigabe
Ansichtszeichnung, Planaufbau, Herstellererklärung und Zertifikate nach VDE-AR-N 4105 gehören zum Lieferumfang. Die Handelsware kommt ohne projektbezogene Unterlagen.
Komplett
NA-Schutz mit Kuppelschalter, Fernwirk-/FRE-Gehäuse, Messsatz IP 54 mit Heizung und Doppelschließung sind enthalten, nicht als Zubehör.
Ablauf: von der Anfrage zur Freigabe bei Bayernwerk Netz
Anfrage
Einspeiseleistung, Standort und Netzanschlusszusage von Bayernwerk Netz genügen für ein Angebot.
Auslegung und Zeichnung
Baugröße, Kabel und Wandlerplätze nach den Vorgaben von Bayernwerk Netz; Sie erhalten die Ansichtszeichnung.
Anmeldung
Anmeldung über das Installateur-Portal e-fix bzw. das Netzanschlussportal der Bayernwerk Netz GmbH; Freigabeformular Schaltgerätekombination und Herstellererklärung werden von uns beigestellt.
Fertigung und Inbetriebsetzung
Standard ca. 6 Wochen, Express in 2 Wochen. Lieferung auf Sockel, auf Wunsch Montage, Erder und Auslösetest des NA-Schutzes.
Häufige Fragen zu Bayernwerk Netz
Weitere Netzbetreiber
Dieselbe Baureihe, angepasst an die Vorgaben des jeweiligen Netzbetreibers:
Wandlermesssäule für Bayernwerk Netz anfragen
Nennen Sie uns Einspeiseleistung und Standort. Sie erhalten Angebot und Ansichtszeichnung, auf Wunsch mit Express-Lieferung in zwei Wochen.
