Freiluft-Wandlermesssäule für das Netzgebiet E.DIS Netz: PV-Volleinspeisung 100 bis 350 kW
Für Anlagen in Brandenburg, Mecklenburg-Vorpommern. Netzübergabe, Wandlermessung, zentraler NA-Schutz und Einspeisemanagement in zwei wetterfesten Polyesterschränken, aufgebaut nach TAB NS Nord 2023 v2.0 (Landesgruppe Norddeutschland / Berlin-Brandenburg) + E.DIS-Werknormen (WN TAB 1030 Leistungsüberwachung ≥ 100 kW). Mit Ansichtszeichnung und Nachweisen für die Anmeldung bei der E.DIS Netz GmbH.
- Express in 2 Wochen lieferbar, Standard ca. 6 Wochen
- Messsatz nach TAB NS Nord, Beistellung durch gMSB E.DIS
- EISMAN-Schaltung nach E.DIS-Vorgabe, Leistungsüberwachung ≥ 100 kW (WN TAB 1030), Fernwirkgehäuse IP54
- Zeichnung, Herstellererklärung und Inbetriebsetzung mit NA-Schutz-Auslösetest aus einer Hand
Was E.DIS Netz bei Wandlermessung im Freien verlangt
Zusammengefasst aus den aktuellen Dokumenten des Netzbetreibers. Maßgeblich ist die jeweils gültige Fassung; wir prüfen sie bei jeder Auslegung.
- Im Netzgebiet gilt die TAB NS Nord 2023 v2.0; halbindirekte Messungen sind nach DIN VDE 0603-2-2 und dem FNN-Hinweis „Wandleranlagen bis 1000 A“ auszuführen und mit dem Netzbetreiber abzustimmen.
- Der Netzbetreiber nennt die Standard-Wandlergrößen; Messsatz (Stromwandler und Messeinrichtung) werden mit Netzbetreiber bzw. Messstellenbetreiber abgestimmt, netz- und anlagenseitig ist je eine Trennvorrichtung erforderlich.
- Für Anschlussschränke im Freien gilt VDE-AR-N 4100 Kapitel 12; ein beigestellter Hausanschlusskasten wird nach E.DIS-Vorgabe ausgeführt.
- Erzeugungsanlagen ab 100 kW unterliegen der Leistungsüberwachung nach Werknorm TAB 1030 (potentialfreier „Aus“-Kontakt, 15-Minuten-Mittelwerte aus dem Lastgangzähler); bei vorhandener Fernwirkanlage wird das Signal an das Netzmanagement übertragen.
- Die Einspeisemanagement-Schaltung (EISMAN) folgt den E.DIS-Vorgaben; Hersteller wie Elsta Mosdorfer liefern dafür vorbereitete Schränke.
- Der E.DIS-Netz-Shop führt Zähleranschlusssäulen für Erzeugungsanlagen bis 300 kVA mit NA-Schutz zu 8.100 bis 10.400 € netto und etwa 51 Werktagen Lieferzeit.
So setzen wir es in der FLWM-Baureihe um
- Doppelschließung: Zwei Profilhalbzylinder (Netzbetreiber und Anlagenbetreiber), netzseitige Räume plombierbar, Leistungsteil abgeschottet.
- Messsatz IP 54 mit Heizung: Zählertafel mit Dreipunktbefestigung in eigenem IP-54-Gehäuse, thermostatgesteuerte Heizung, Spannungspfad abgesichert.
- Trennvorrichtungen: Netzseitig NH-Sicherungslastschaltleisten je VNB-Kabel, anlagenseitig NH-Leiste in der Größe der Baugröße, Kuppelschalter mit Motorantrieb.
- Zentraler NA-Schutz: NA-Relais nach VDE-AR-N 4105 mit Prüftaster, Auslösetest bei der Inbetriebsetzung, Zertifikat E.6 liegt bei.
- Unterlagen: Ansichtszeichnung, Planaufbau, Schalt- und Verdrahtungspläne, Herstellererklärung bzw. Konformitätserklärung nach DIN EN 61439.
- Prüfklemme / Messung: Messsatz nach TAB NS Nord, Beistellung durch gMSB E.DIS.
- Steuerung: EISMAN-Schaltung nach E.DIS-Vorgabe, Leistungsüberwachung ≥ 100 kW (WN TAB 1030), Fernwirkgehäuse IP54.
- Netzebene: Netzebene wird im Netzanschlussverfahren festgelegt; TAB Mittelspannung E.DIS ab Übergabestation.
Die Baureihe für E.DIS Netz: fünf Baugrößen von 100 bis 350 kW
Maßgeblich ist die maximale Einspeiseleistung am Netzverknüpfungspunkt. Daraus folgen Bemessungsstrom, Sicherungsgröße im Anlagentrennfeld und die Wandler des Messstellenbetreibers. Alle Baugrößen haben denselben Aufbau mit Energieschrank und Steuerungsschrank.
PV-Volleinspeisung bis 100 kW
- Bemessungsstrom ca. 145 A, Anlagentrennfeld NH1 (160 A)
- E.DIS Netz: Leistungsüberwachung ab 100 kW nach WN TAB 1030 vorbereitet
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse

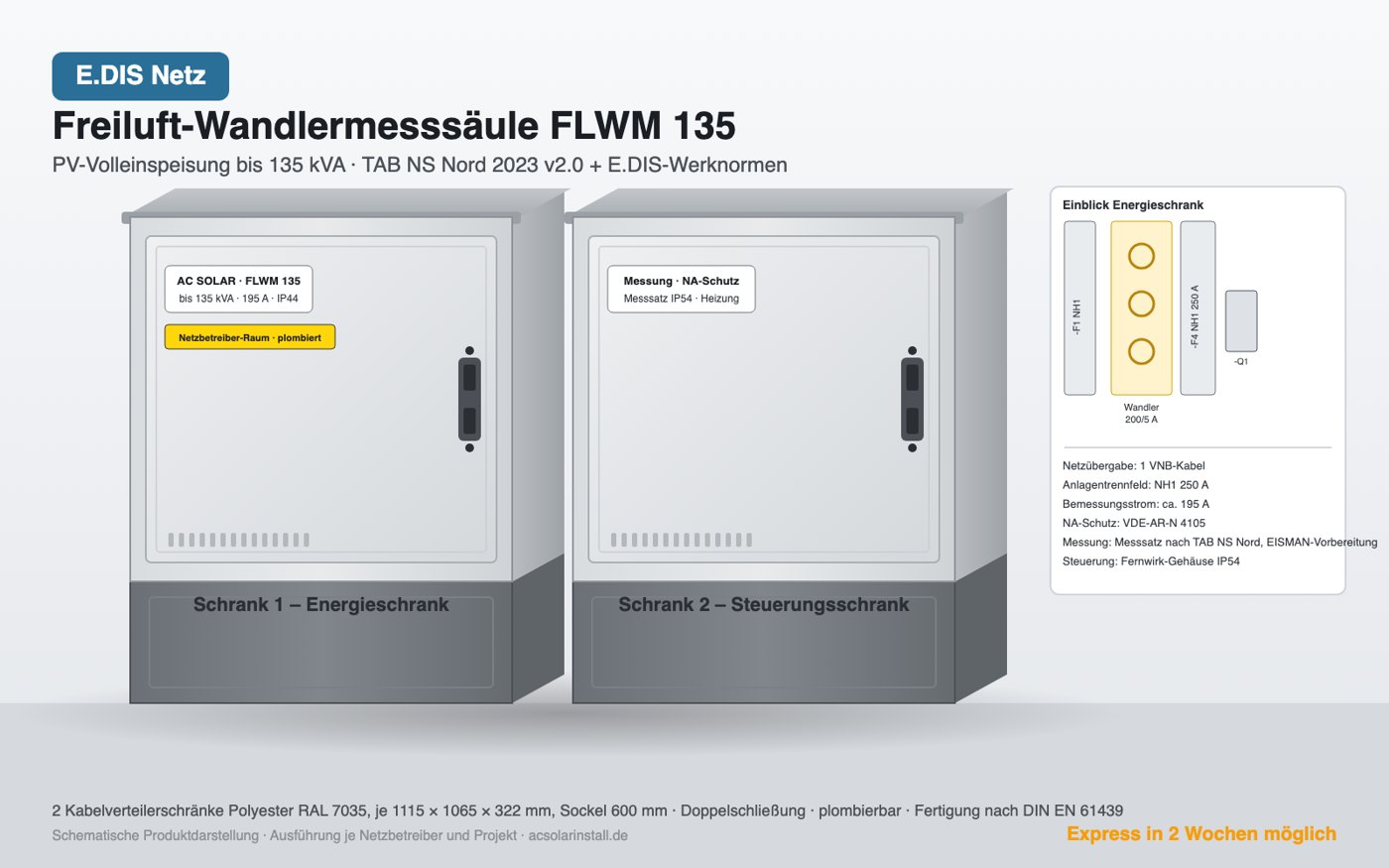

PV-Volleinspeisung bis 135 kVA
- Bemessungsstrom ca. 195 A, Anlagentrennfeld NH1 (200–250 A)
- E.DIS Netz: EISMAN-/Fernwirkgehäuse enthalten
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse

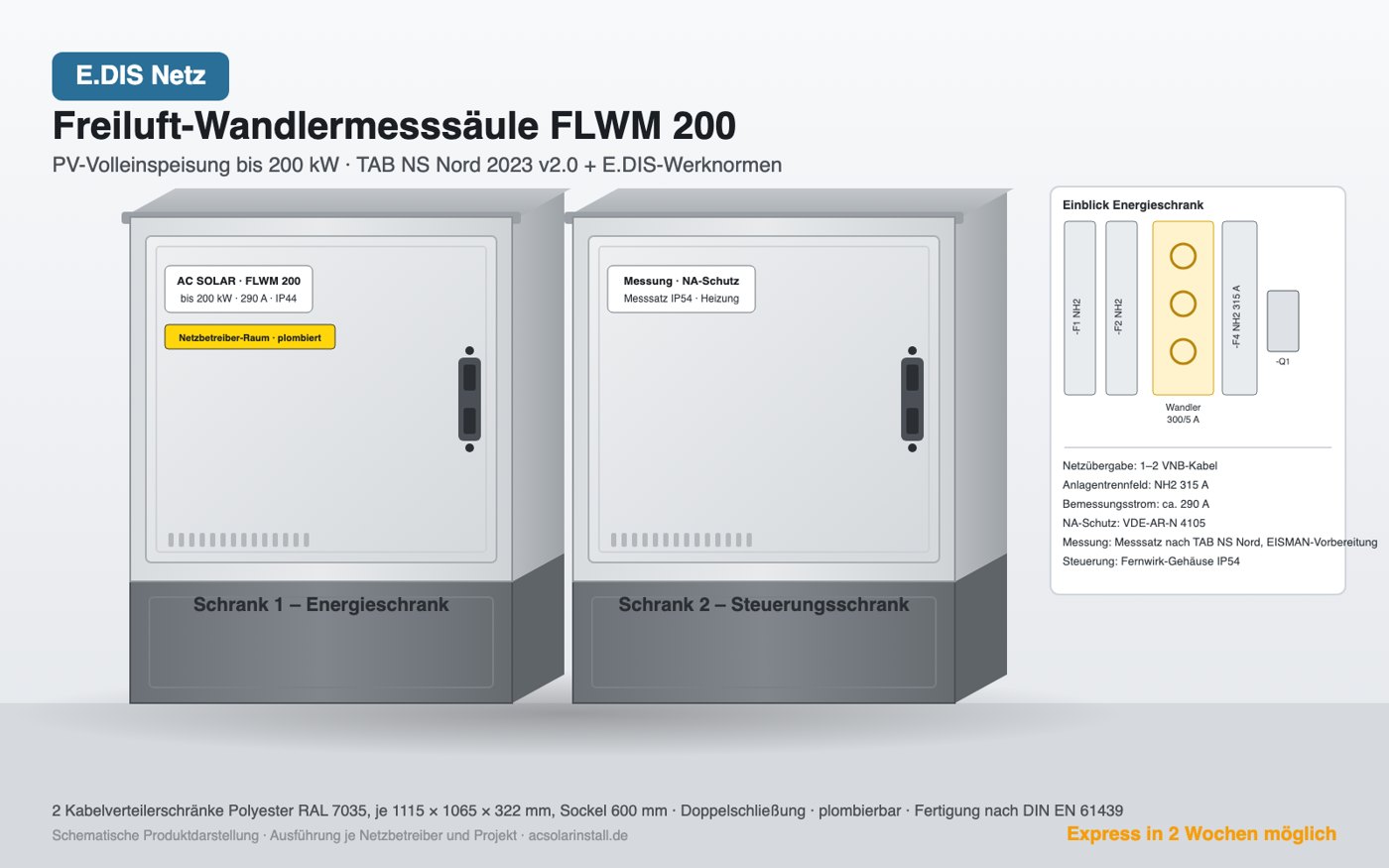

PV-Volleinspeisung bis 200 kW
- Bemessungsstrom ca. 290 A, Anlagentrennfeld NH2 (315 A)
- E.DIS Netz: EISMAN-/Fernwirkgehäuse enthalten
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 250 kW
- Bemessungsstrom ca. 360 A, Anlagentrennfeld NH2 (400 A)
- E.DIS Netz: EISMAN-/Fernwirkgehäuse enthalten
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 350 kW
- Bemessungsstrom ca. 505 A, Anlagentrennfeld NH3 (630 A)
- E.DIS Netz: Vergleichsprodukt im E.DIS-Shop: bis 300 kVA, 51 Werktage
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit E.DIS Netz abgestimmt. Produktdarstellungen schematisch.
Marktvergleich: Freiluft-Wandlermessung im Netzgebiet E.DIS Netz
Im E.DIS-Netz-Shop: GSAB ZAS Erzeugungsanlagen bis 300 kVA mit NA-Schutz 8.067 bis 10.420 € netto (51 Werktage), uesa ZAS Wandlermessung 250 A etwa 3.180 € netto (26 Werktage).
| Anbieter | Angebot | Lieferzeit | Preis |
|---|---|---|---|
| AC SOLAR FLWM 100–350 | Freiluft-Säule, zwei Schränke, NA-Schutz und Fernwirk-Platz enthalten, Zeichnung und Nachweise inklusive | 2 Wochen Express, Standard ca. 6 Wochen | auf Angebot |
| GSAB (Großhandel / VNB-Shops) | Wandlermessung 250/400/630 A inkl. Sockel; Erzeugungsanlagen-Säule bis 300/350 kVA mit NA-Schutz | 8–18 Tage Handel; 51–60 Werktage VNB-Shop | ca. 2.800–3.600 € netto; mit NA-Schutz 8.100–10.400 € netto |
| ELSTA Mosdorfer | Wandlerschrank Freiluft 250–500 A, Sockel separat; PV-Variante mit NA-Schutz derzeit nicht verfügbar | 7–18 Tage Handel; 26 Werktage SH-Netz-Shop | ca. 2.600–4.000 € netto |
| uesa | Zähleranschlusssäule Wandlermessung 250 A, Kataloge je Netzbetreiber | 26 Werktage (E.DIS-Shop) | ca. 2.800–3.200 € netto |
| Alphatec | Wandlerschrank 630 A Freiluft, NH-Leiste, Messplatte und Prüfklemme separat | 5–10 Arbeitstage | ca. 3.500–4.300 € netto |
| Hager | Wandler- und Messschrank universN bis 400 A (320 A) | 8–18 Tage; Vorgängertyp nicht mehr lieferbar | ca. 5.300 € netto |
Marktpreise und Lieferzeiten laut Händler- und Netzbetreiber-Shops, Stand 23.10.2026, netto ohne Montage. Bei allen Anbietern stellt der Messstellenbetreiber die Stromwandler. Kein Anbieter sagt die Freigabe durch den Netzbetreiber zu; wir liefern die dafür nötigen Unterlagen mit und begleiten die Anmeldung.
Lieferzeit
Netzbetreiber-Shops nennen für Erzeugungsanlagen-Säulen mit NA-Schutz 51 bis 60 Werktage. Wir fertigen in eigener Werkstatt: Standard ca. 6 Wochen, Express in 2 Wochen.
Freigabe
Ansichtszeichnung, Planaufbau, Herstellererklärung und Zertifikate nach VDE-AR-N 4105 gehören zum Lieferumfang. Die Handelsware kommt ohne projektbezogene Unterlagen.
Komplett
NA-Schutz mit Kuppelschalter, Fernwirk-/FRE-Gehäuse, Messsatz IP 54 mit Heizung und Doppelschließung sind enthalten, nicht als Zubehör.
Ablauf: von der Anfrage zur Freigabe bei E.DIS Netz
Anfrage
Einspeiseleistung, Standort und Netzanschlusszusage von E.DIS Netz genügen für ein Angebot.
Auslegung und Zeichnung
Baugröße, Kabel und Wandlerplätze nach den Vorgaben von E.DIS Netz; Sie erhalten die Ansichtszeichnung.
Anmeldung
Anmeldung über das Netzanschlussportal der E.DIS Netz GmbH; Vordrucke E.1 bis E.8 nach VDE-AR-N 4105 und die Leistungsüberwachung nach WN TAB 1030 werden mit eingereicht.
Fertigung und Inbetriebsetzung
Standard ca. 6 Wochen, Express in 2 Wochen. Lieferung auf Sockel, auf Wunsch Montage, Erder und Auslösetest des NA-Schutzes.
Häufige Fragen zu E.DIS Netz
Weitere Netzbetreiber
Dieselbe Baureihe, angepasst an die Vorgaben des jeweiligen Netzbetreibers:
Wandlermesssäule für E.DIS Netz anfragen
Nennen Sie uns Einspeiseleistung und Standort. Sie erhalten Angebot und Ansichtszeichnung, auf Wunsch mit Express-Lieferung in zwei Wochen.
