Freiluft-Wandlermesssäule für das Netzgebiet SH Netz: PV-Volleinspeisung 100 bis 350 kW
Für Anlagen in Schleswig-Holstein, Nordhamburg. Netzübergabe, Wandlermessung, zentraler NA-Schutz und Einspeisemanagement in zwei wetterfesten Polyesterschränken, aufgebaut nach TAB NS Nord 2023 v2.0 (seit 01.07.2024) + Messtechnischer Standard Strom SH Netz 07/2024 + Pflichtanhang TAB Mittelspannung. Mit Ansichtszeichnung und Nachweisen für die Anmeldung bei der Schleswig-Holstein Netz GmbH.
- Express in 2 Wochen lieferbar, Standard ca. 6 Wochen
- Messsatz nach Messtechnischem Standard, Wandler 0,5 S 5 VA
- Steuerbox nach FNN-Lastenheft; Einspeisemanagement bei Direktvermarktung nach SH-Netz-Vorgabe, Fernwirkgehäuse IP54
- Zeichnung, Herstellererklärung und Inbetriebsetzung mit NA-Schutz-Auslösetest aus einer Hand
Was SH Netz bei Wandlermessung im Freien verlangt
Zusammengefasst aus den aktuellen Dokumenten des Netzbetreibers. Maßgeblich ist die jeweils gültige Fassung; wir prüfen sie bei jeder Auslegung.
- Direktmessende Zähler werden maximal mit 63 A abgesichert; darüber ist eine Wandlermessung zu installieren (Messtechnischer Standard Strom, 07/2024).
- Stromwandler in der Niederspannung: Genauigkeitsklasse 0,5 S, Bemessungsleistung 5 VA, Strommessbereich 120 %; Lastgangzähler halbindirekt 3×230/400 V, 5 A, Klasse B bzw. C/0,2 s je Variante.
- Seit 01.07.2024 gilt die TAB NS Nord 2023 v2.0; alle Aufbaubeispiele sind im gesamten Gültigkeitsbereich zugelassen, Standardmesskonzepte sind Teil der TAB.
- Zählwandler werden grundsätzlich vom Netzbetreiber oder Messstellenbetreiber beigestellt, der Einbau erfolgt durch den Anlagenerrichter.
- Für Anschlussschränke im Freien gilt VDE-AR-N 4100 Kapitel 12; die Eigentumsgrenze liegt an den Eingangsklemmen des Sicherungslasttrennschalters im Anschlussschrank.
- SH Netz vertreibt im eigenen Online-Shop Zähleranschlusssäulen mit dem Siegel „Schleswig-Holstein Netz TAB konform“, darunter Wandlermessung bis 200 A, 320 A und 500 A, Lieferzeit etwa 26 Werktage.
So setzen wir es in der FLWM-Baureihe um
- Doppelschließung: Zwei Profilhalbzylinder (Netzbetreiber und Anlagenbetreiber), netzseitige Räume plombierbar, Leistungsteil abgeschottet.
- Messsatz IP 54 mit Heizung: Zählertafel mit Dreipunktbefestigung in eigenem IP-54-Gehäuse, thermostatgesteuerte Heizung, Spannungspfad abgesichert.
- Trennvorrichtungen: Netzseitig NH-Sicherungslastschaltleisten je VNB-Kabel, anlagenseitig NH-Leiste in der Größe der Baugröße, Kuppelschalter mit Motorantrieb.
- Zentraler NA-Schutz: NA-Relais nach VDE-AR-N 4105 mit Prüftaster, Auslösetest bei der Inbetriebsetzung, Zertifikat E.6 liegt bei.
- Unterlagen: Ansichtszeichnung, Planaufbau, Schalt- und Verdrahtungspläne, Herstellererklärung bzw. Konformitätserklärung nach DIN EN 61439.
- Prüfklemme / Messung: Messsatz nach Messtechnischem Standard, Wandler 0,5 S 5 VA.
- Steuerung: Steuerbox nach FNN-Lastenheft; Einspeisemanagement bei Direktvermarktung nach SH-Netz-Vorgabe, Fernwirkgehäuse IP54.
- Netzebene: Netzebene wird im Netzanschlussverfahren festgelegt; Pflichtanhang TAB Mittelspannung ab Übergabestation.
Die Baureihe für SH Netz: fünf Baugrößen von 100 bis 350 kW
Maßgeblich ist die maximale Einspeiseleistung am Netzverknüpfungspunkt. Daraus folgen Bemessungsstrom, Sicherungsgröße im Anlagentrennfeld und die Wandler des Messstellenbetreibers. Alle Baugrößen haben denselben Aufbau mit Energieschrank und Steuerungsschrank.
PV-Volleinspeisung bis 100 kW
- Bemessungsstrom ca. 145 A, Anlagentrennfeld NH1 (160 A)
- SH Netz: Wandler 0,5 S 5 VA, Messsatz nach Standard SH Netz
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse

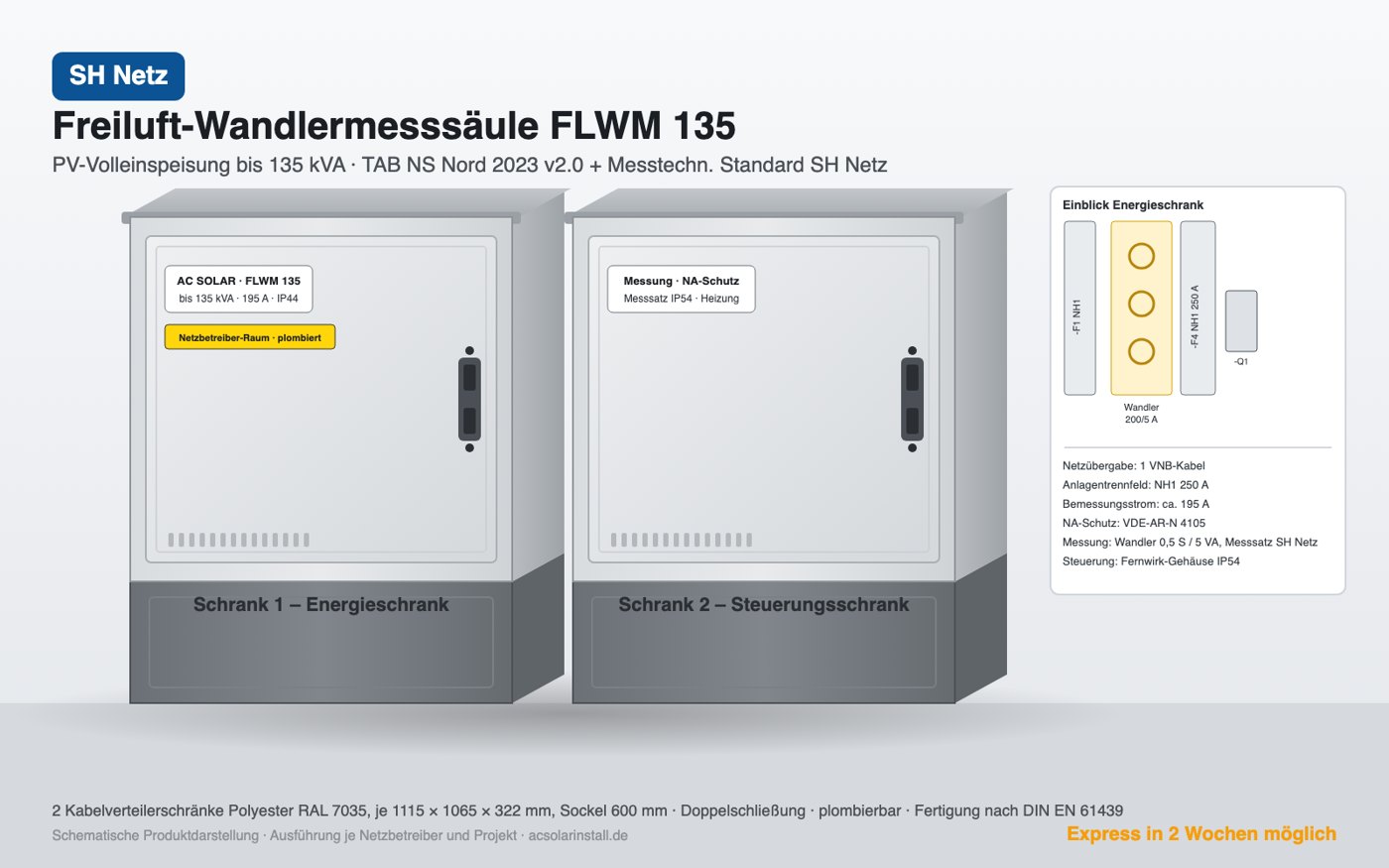

PV-Volleinspeisung bis 135 kVA
- Bemessungsstrom ca. 195 A, Anlagentrennfeld NH1 (200–250 A)
- SH Netz: Messsatz nach Standard SH Netz
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse

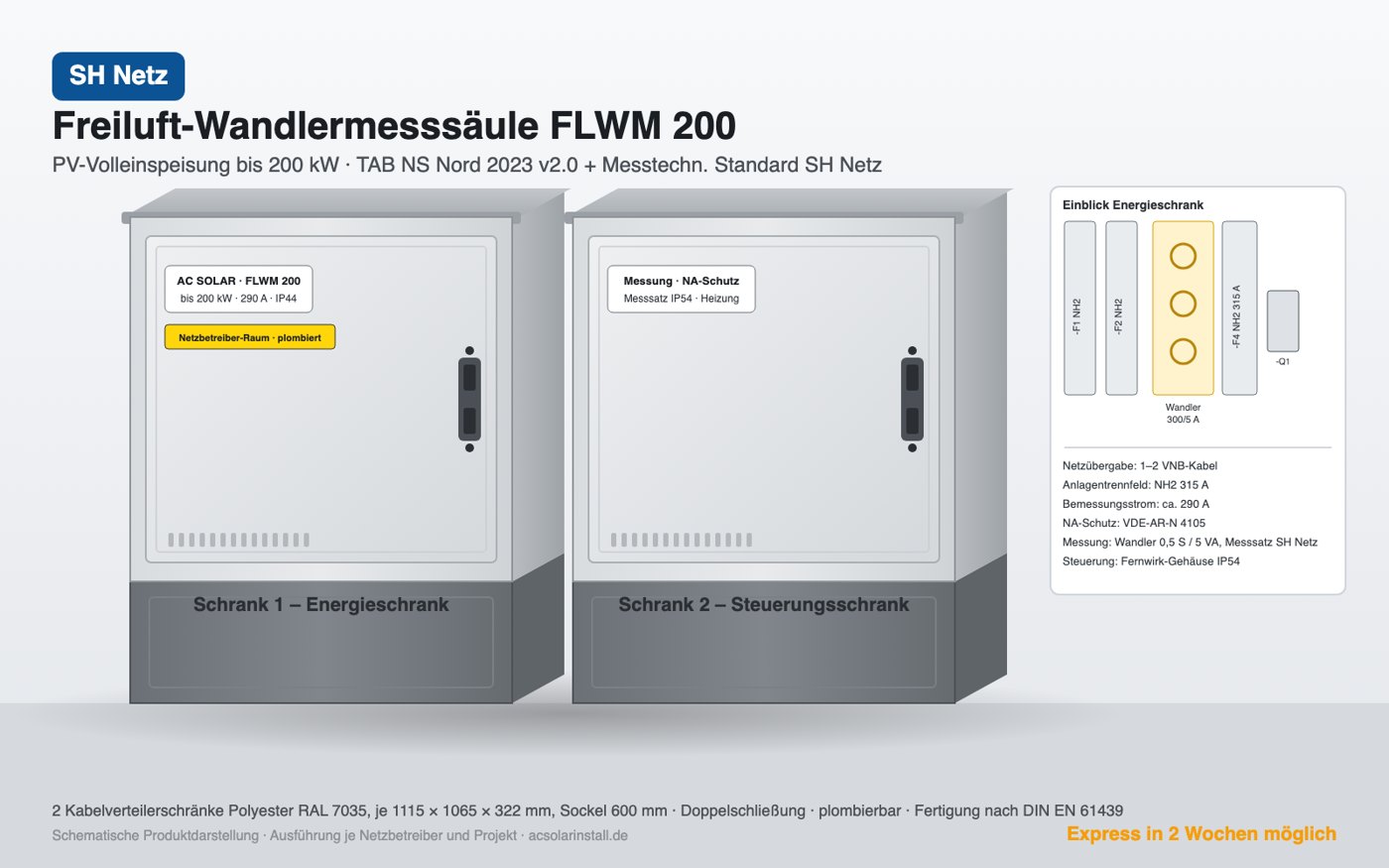

PV-Volleinspeisung bis 200 kW
- Bemessungsstrom ca. 290 A, Anlagentrennfeld NH2 (315 A)
- SH Netz: Vergleich SH-Netz-Shop: ZAS bis 320 A
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 250 kW
- Bemessungsstrom ca. 360 A, Anlagentrennfeld NH2 (400 A)
- SH Netz: Vergleich SH-Netz-Shop: ZAS bis 500 A
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 350 kW
- Bemessungsstrom ca. 505 A, Anlagentrennfeld NH3 (630 A)
- SH Netz: über 500 A: Abstimmung mit SH Netz
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit SH Netz abgestimmt. Produktdarstellungen schematisch.
Marktvergleich: Freiluft-Wandlermessung im Netzgebiet SH Netz
Im SH-Netz-Shop: ELSTA Wandlerzähler 250 A etwa 3.230 € netto inklusive Sockel, 500 A etwa 3.990 € netto, jeweils ohne NA-Schutz, 26 Werktage Lieferzeit.
| Anbieter | Angebot | Lieferzeit | Preis |
|---|---|---|---|
| AC SOLAR FLWM 100–350 | Freiluft-Säule, zwei Schränke, NA-Schutz und Fernwirk-Platz enthalten, Zeichnung und Nachweise inklusive | 2 Wochen Express, Standard ca. 6 Wochen | auf Angebot |
| GSAB (Großhandel / VNB-Shops) | Wandlermessung 250/400/630 A inkl. Sockel; Erzeugungsanlagen-Säule bis 300/350 kVA mit NA-Schutz | 8–18 Tage Handel; 51–60 Werktage VNB-Shop | ca. 2.800–3.600 € netto; mit NA-Schutz 8.100–10.400 € netto |
| ELSTA Mosdorfer | Wandlerschrank Freiluft 250–500 A, Sockel separat; PV-Variante mit NA-Schutz derzeit nicht verfügbar | 7–18 Tage Handel; 26 Werktage SH-Netz-Shop | ca. 2.600–4.000 € netto |
| uesa | Zähleranschlusssäule Wandlermessung 250 A, Kataloge je Netzbetreiber | 26 Werktage (E.DIS-Shop) | ca. 2.800–3.200 € netto |
| Alphatec | Wandlerschrank 630 A Freiluft, NH-Leiste, Messplatte und Prüfklemme separat | 5–10 Arbeitstage | ca. 3.500–4.300 € netto |
| Hager | Wandler- und Messschrank universN bis 400 A (320 A) | 8–18 Tage; Vorgängertyp nicht mehr lieferbar | ca. 5.300 € netto |
Marktpreise und Lieferzeiten laut Händler- und Netzbetreiber-Shops, Stand 23.10.2026, netto ohne Montage. Bei allen Anbietern stellt der Messstellenbetreiber die Stromwandler. Kein Anbieter sagt die Freigabe durch den Netzbetreiber zu; wir liefern die dafür nötigen Unterlagen mit und begleiten die Anmeldung.
Lieferzeit
Netzbetreiber-Shops nennen für Erzeugungsanlagen-Säulen mit NA-Schutz 51 bis 60 Werktage. Wir fertigen in eigener Werkstatt: Standard ca. 6 Wochen, Express in 2 Wochen.
Freigabe
Ansichtszeichnung, Planaufbau, Herstellererklärung und Zertifikate nach VDE-AR-N 4105 gehören zum Lieferumfang. Die Handelsware kommt ohne projektbezogene Unterlagen.
Komplett
NA-Schutz mit Kuppelschalter, Fernwirk-/FRE-Gehäuse, Messsatz IP 54 mit Heizung und Doppelschließung sind enthalten, nicht als Zubehör.
Ablauf: von der Anfrage zur Freigabe bei SH Netz
Anfrage
Einspeiseleistung, Standort und Netzanschlusszusage von SH Netz genügen für ein Angebot.
Auslegung und Zeichnung
Baugröße, Kabel und Wandlerplätze nach den Vorgaben von SH Netz; Sie erhalten die Ansichtszeichnung.
Anmeldung
Anmeldung über das Netzanschlussportal der SH Netz; Anschluss-Checkliste und Einheitenzertifikate (E.4, E.6) nach VDE-AR-N 4105 liegen bei.
Fertigung und Inbetriebsetzung
Standard ca. 6 Wochen, Express in 2 Wochen. Lieferung auf Sockel, auf Wunsch Montage, Erder und Auslösetest des NA-Schutzes.
Häufige Fragen zu SH Netz
Weitere Netzbetreiber
Dieselbe Baureihe, angepasst an die Vorgaben des jeweiligen Netzbetreibers:
Wandlermesssäule für SH Netz anfragen
Nennen Sie uns Einspeiseleistung und Standort. Sie erhalten Angebot und Ansichtszeichnung, auf Wunsch mit Express-Lieferung in zwei Wochen.
Angebot anfragen0151 - 27 505 910
