Freiluft-Wandlermesssäule für das Netzgebiet Westnetz: PV-Volleinspeisung 100 bis 350 kW
Für Anlagen in Nordrhein-Westfalen, Rheinland-Pfalz, Niedersachsen (Teile). Netzübergabe, Wandlermessung, zentraler NA-Schutz und Einspeisemanagement in zwei wetterfesten Polyesterschränken, aufgebaut nach TAB Niederspannung Westnetz 01.09.2025 + Technische Anforderungen des gMSB Westnetz an Zählerplätze 01.09.2025. Mit Ansichtszeichnung und Nachweisen für die Anmeldung bei der Westnetz GmbH.
- Express in 2 Wochen lieferbar, Standard ca. 6 Wochen
- Strom-/Spannungs-/Steuerklemmleiste 10-polig nach gMSB-Vorgabe
- Steuerbox nach FNN-Lastenheft im Raum für Zusatzanwendungen, Fernwirktechnik nach Westnetz-Vorgabe für Anlagen über 100 kW
- Zeichnung, Herstellererklärung und Inbetriebsetzung mit NA-Schutz-Auslösetest aus einer Hand
Was Westnetz bei Wandlermessung im Freien verlangt
Zusammengefasst aus den aktuellen Dokumenten des Netzbetreibers. Maßgeblich ist die jeweils gültige Fassung; wir prüfen sie bei jeder Auslegung.
- Ab den Grenzwerten der Tabelle 7 der VDE-AR-N 4100 ist eine Wandlermessung erforderlich; die Ausführung bei Betriebsströmen über 200 A im Dauerbetrieb (250 A) ist mit Westnetz abzustimmen.
- Westnetz stellt in der Niederspannung Wandler der Klasse 0,5 S, FS5, 5 VA, 120 % Strommessbereich bei, in Bauform A (DIN 42600-2) und Sonderbauformen für 250 A, 500 A und 1000 A primären Bemessungsstrom.
- Die Strom-, Spannungs- und Steuerklemmleiste ist 10-polig mit Längstrennung, Brückbarkeit der Stromklemmen und 4-mm-Buchsensteckern auszuführen; Spannungsabgriffe für Zähler, Smart-Meter-Gateway, Steuerbox und APZ sind festgelegt.
- Strompfade in H07V-K mindestens 1,5 mm², ungeschnitten vom Wandler zur Klemmleiste; zulässige Leitungslängen nach Tabelle, die Bürde von Klemmen und Messeinrichtung ist bereits berücksichtigt.
- Für Anschlussschränke im Freien stellt Westnetz Schließzylinder mit eigener Schließung; zu verwenden sind Halbzylinder nach DIN 18252 mit 31,5 mm Baulänge. Anschlussschränke sind zu erden.
- Zusätzlicher Raum für Zusatzanwendungen mit mindestens 12 Teilungseinheiten; Steuerung über Steuerbox nach FNN-Lastenheft, die Einspeiseleistungsbegrenzung wird über das Smart-Meter-Gateway umgesetzt.
So setzen wir es in der FLWM-Baureihe um
- Doppelschließung: Zwei Profilhalbzylinder (Netzbetreiber und Anlagenbetreiber), netzseitige Räume plombierbar, Leistungsteil abgeschottet.
- Messsatz IP 54 mit Heizung: Zählertafel mit Dreipunktbefestigung in eigenem IP-54-Gehäuse, thermostatgesteuerte Heizung, Spannungspfad abgesichert.
- Trennvorrichtungen: Netzseitig NH-Sicherungslastschaltleisten je VNB-Kabel, anlagenseitig NH-Leiste in der Größe der Baugröße, Kuppelschalter mit Motorantrieb.
- Zentraler NA-Schutz: NA-Relais nach VDE-AR-N 4105 mit Prüftaster, Auslösetest bei der Inbetriebsetzung, Zertifikat E.6 liegt bei.
- Unterlagen: Ansichtszeichnung, Planaufbau, Schalt- und Verdrahtungspläne, Herstellererklärung bzw. Konformitätserklärung nach DIN EN 61439.
- Prüfklemme / Messung: Strom-/Spannungs-/Steuerklemmleiste 10-polig nach gMSB-Vorgabe.
- Steuerung: Steuerbox nach FNN-Lastenheft im Raum für Zusatzanwendungen, Fernwirktechnik nach Westnetz-Vorgabe für Anlagen über 100 kW.
- Netzebene: Wandlermessung über 200 A Dauerbetrieb nur nach Abstimmung; Netzebene wird im Netzanschlussverfahren festgelegt.
Die Baureihe für Westnetz: fünf Baugrößen von 100 bis 350 kW
Maßgeblich ist die maximale Einspeiseleistung am Netzverknüpfungspunkt. Daraus folgen Bemessungsstrom, Sicherungsgröße im Anlagentrennfeld und die Wandler des Messstellenbetreibers. Alle Baugrößen haben denselben Aufbau mit Energieschrank und Steuerungsschrank.
PV-Volleinspeisung bis 100 kW
- Bemessungsstrom ca. 145 A, Anlagentrennfeld NH1 (160 A)
- Westnetz: Wandlermessung bis 100 A Dauerbetrieb, Standardaufbau
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 135 kVA
- Bemessungsstrom ca. 195 A, Anlagentrennfeld NH1 (200–250 A)
- Westnetz: Wandlermessung bis 200 A Dauerbetrieb
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 200 kW
- Bemessungsstrom ca. 290 A, Anlagentrennfeld NH2 (315 A)
- Westnetz: über 200 A Dauerbetrieb: Abstimmung mit Westnetz, Wandler 500 A
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 250 kW
- Bemessungsstrom ca. 360 A, Anlagentrennfeld NH2 (400 A)
- Westnetz: Abstimmung mit Westnetz, Wandler 500 A
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 350 kW
- Bemessungsstrom ca. 505 A, Anlagentrennfeld NH3 (630 A)
- Westnetz: Abstimmung mit Westnetz, Wandler 500 A bzw. 1000 A
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse

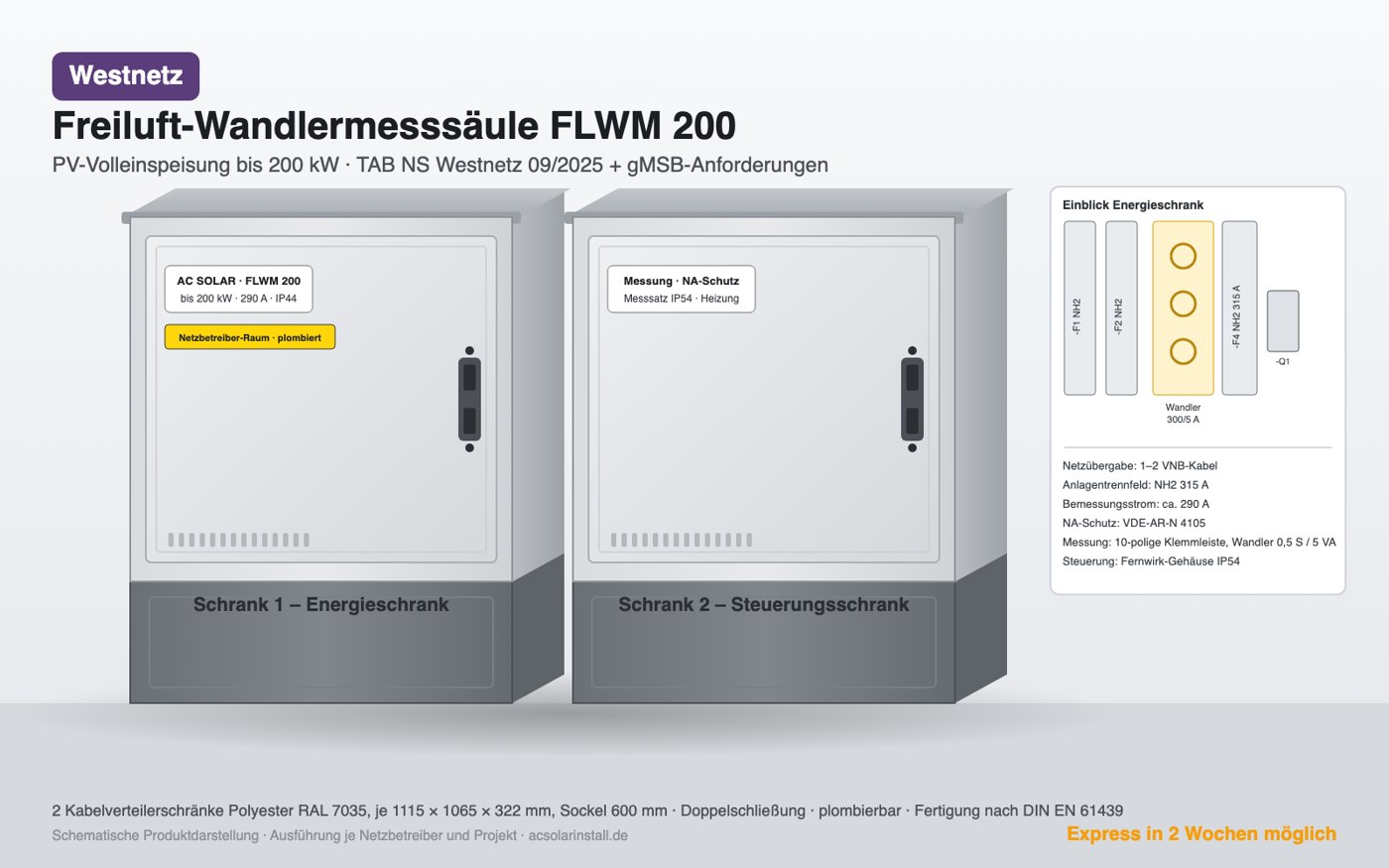

Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit Westnetz abgestimmt. Produktdarstellungen schematisch.
Marktvergleich: Freiluft-Wandlermessung im Netzgebiet Westnetz
GSAB bietet die Wandlermessung 400 A Westnetz (22.W400.001) über Großhandel für etwa 3.600 € netto inklusive Sockel an, ohne NA-Schutz; Lieferzeit 8 bis 18 Tage.
| Anbieter | Angebot | Lieferzeit | Preis |
|---|---|---|---|
| AC SOLAR FLWM 100–350 | Freiluft-Säule, zwei Schränke, NA-Schutz und Fernwirk-Platz enthalten, Zeichnung und Nachweise inklusive | 2 Wochen Express, Standard ca. 6 Wochen | auf Angebot |
| GSAB (Großhandel / VNB-Shops) | Wandlermessung 250/400/630 A inkl. Sockel; Erzeugungsanlagen-Säule bis 300/350 kVA mit NA-Schutz | 8–18 Tage Handel; 51–60 Werktage VNB-Shop | ca. 2.800–3.600 € netto; mit NA-Schutz 8.100–10.400 € netto |
| ELSTA Mosdorfer | Wandlerschrank Freiluft 250–500 A, Sockel separat; PV-Variante mit NA-Schutz derzeit nicht verfügbar | 7–18 Tage Handel; 26 Werktage SH-Netz-Shop | ca. 2.600–4.000 € netto |
| uesa | Zähleranschlusssäule Wandlermessung 250 A, Kataloge je Netzbetreiber | 26 Werktage (E.DIS-Shop) | ca. 2.800–3.200 € netto |
| Alphatec | Wandlerschrank 630 A Freiluft, NH-Leiste, Messplatte und Prüfklemme separat | 5–10 Arbeitstage | ca. 3.500–4.300 € netto |
| Hager | Wandler- und Messschrank universN bis 400 A (320 A) | 8–18 Tage; Vorgängertyp nicht mehr lieferbar | ca. 5.300 € netto |
Marktpreise und Lieferzeiten laut Händler- und Netzbetreiber-Shops, Stand 23.10.2026, netto ohne Montage. Bei allen Anbietern stellt der Messstellenbetreiber die Stromwandler. Kein Anbieter sagt die Freigabe durch den Netzbetreiber zu; wir liefern die dafür nötigen Unterlagen mit und begleiten die Anmeldung.
Lieferzeit
Netzbetreiber-Shops nennen für Erzeugungsanlagen-Säulen mit NA-Schutz 51 bis 60 Werktage. Wir fertigen in eigener Werkstatt: Standard ca. 6 Wochen, Express in 2 Wochen.
Freigabe
Ansichtszeichnung, Planaufbau, Herstellererklärung und Zertifikate nach VDE-AR-N 4105 gehören zum Lieferumfang. Die Handelsware kommt ohne projektbezogene Unterlagen.
Komplett
NA-Schutz mit Kuppelschalter, Fernwirk-/FRE-Gehäuse, Messsatz IP 54 mit Heizung und Doppelschließung sind enthalten, nicht als Zubehör.
Ablauf: von der Anfrage zur Freigabe bei Westnetz
Anfrage
Einspeiseleistung, Standort und Netzanschlusszusage von Westnetz genügen für ein Angebot.
Auslegung und Zeichnung
Baugröße, Kabel und Wandlerplätze nach den Vorgaben von Westnetz; Sie erhalten die Ansichtszeichnung.
Anmeldung
Anmeldung über das Einspeiser-Portal auf westnetz.de; Zählerplatzaufbau nach den gMSB-Anforderungen vom 01.09.2025, Klemmleiste und Wandlerbauform werden mit Westnetz abgestimmt.
Fertigung und Inbetriebsetzung
Standard ca. 6 Wochen, Express in 2 Wochen. Lieferung auf Sockel, auf Wunsch Montage, Erder und Auslösetest des NA-Schutzes.
Häufige Fragen zu Westnetz
Weitere Netzbetreiber
Dieselbe Baureihe, angepasst an die Vorgaben des jeweiligen Netzbetreibers:
Wandlermesssäule für Westnetz anfragen
Nennen Sie uns Einspeiseleistung und Standort. Sie erhalten Angebot und Ansichtszeichnung, auf Wunsch mit Express-Lieferung in zwei Wochen.
