Freiluft-Wandlermesssäule für das Netzgebiet N-ERGIE Netz: PV-Volleinspeisung 100 bis 350 kW

Für Anlagen in Mittelfranken, Nürnberg und Umland. Netzübergabe, Wandlermessung, zentraler NA-Schutz und Einspeisemanagement in zwei wetterfesten Polyesterschränken, aufgebaut nach TAB Niederspannung 2023 v2.0 + Erläuterungen Kapitel 7 (08/2025) und Kapitel 14 (05/2025) + Merkblatt Wandlerschränke. Mit Ansichtszeichnung und Nachweisen für die Anmeldung bei der N-ERGIE Netz GmbH.

  • Express in 2 Wochen lieferbar, Standard ca. 6 Wochen
  • Isolierstoffmontageplatte mit Prüfklemmen (Merkblatt N-ERGIE)
  • ≤ 100 kW Funkrundsteuerempfänger (Anhang D); > 100 kW Fernwirktechnik IEC 60870-5-101 mit Platzbedarf nach N-ERGIE-Vorgabe
  • Zeichnung, Herstellererklärung und Inbetriebsetzung mit NA-Schutz-Auslösetest aus einer Hand
Freiluft-Wandlermesssäule FLWM 350 für das Netzgebiet N-ERGIE Netz
Produktdarstellung FLWM 350 in der Ausführung für N-ERGIE Netz; Ausführung je Projekt
Aufbauskizze
vor Baubeginn zur Genehmigung vorlegen
4-polig
Sammelschiene im Anschlussschrank bei HES im Gebäude
> 100 kW
Fernwirktechnik IEC 60870-5-101
≤ 100 kW
Funkrundsteuerempfänger nach Anhang D

Was N-ERGIE Netz bei Wandlermessung im Freien verlangt

Zusammengefasst aus den aktuellen Dokumenten des Netzbetreibers. Maßgeblich ist die jeweils gültige Fassung; wir prüfen sie bei jeder Auslegung.

  • Vor Beginn der Installationsarbeiten ist der N-ERGIE Netz GmbH eine Aufbauskizze des Zählerplatzes zur Genehmigung vorzulegen; Anschlussschränke stehen an der Grundstücksgrenze, Türen müssen vom öffentlichen Bereich vollständig zu öffnen sein.
  • Der Messteil für halbindirekte Messung umfasst Zählerfeld mit Dreipunktbefestigung, Feld für Steuer- und Datenübertragungseinrichtungen des Messstellenbetreibers und einen plombierbaren Anschlussraum (mindestens 250 × 150 mm) mit Tragschiene.
  • Der Messteil besteht aus einer Isolierstoffmontageplatte für Messeinrichtungen, Prüfklemmen und Überstromschutz der Steuerung; die Verdrahtung vom Wandler zur Prüfklemme erfolgt mit nummerierten Leitungen.
  • Die Trennvorrichtung nach § 14 NAV ist bei halbindirekten Messungen in Energieflussrichtung vor den Messwandlern zu realisieren; als Überstromschutz der Spannungspfade ist ein allpolig auslösender Leitungsschutzschalter einzusetzen.
  • Befindet sich die Haupterdungsschiene im versorgten Gebäude, ist im Anschlussschrank ein 4-poliges Sammelschienensystem zu installieren.
  • Erzeugungsanlagen über 100 kW werden über eine fernsteuertechnische Anbindung nach IEC 60870-5-101 gesteuert; bis 100 kW über Funkrundsteuerempfänger nach Anhang D.

So setzen wir es in der FLWM-Baureihe um

  • Doppelschließung: Zwei Profilhalbzylinder (Netzbetreiber und Anlagenbetreiber), netzseitige Räume plombierbar, Leistungsteil abgeschottet.
  • Messsatz IP 54 mit Heizung: Zählertafel mit Dreipunktbefestigung in eigenem IP-54-Gehäuse, thermostatgesteuerte Heizung, Spannungspfad abgesichert.
  • Trennvorrichtungen: Netzseitig NH-Sicherungslastschaltleisten je VNB-Kabel, anlagenseitig NH-Leiste in der Größe der Baugröße, Kuppelschalter mit Motorantrieb.
  • Zentraler NA-Schutz: NA-Relais nach VDE-AR-N 4105 mit Prüftaster, Auslösetest bei der Inbetriebsetzung, Zertifikat E.6 liegt bei.
  • Unterlagen: Ansichtszeichnung, Planaufbau, Schalt- und Verdrahtungspläne, Herstellererklärung bzw. Konformitätserklärung nach DIN EN 61439.
  • Prüfklemme / Messung: Isolierstoffmontageplatte mit Prüfklemmen (Merkblatt N-ERGIE).
  • Steuerung: ≤ 100 kW Funkrundsteuerempfänger (Anhang D); > 100 kW Fernwirktechnik IEC 60870-5-101 mit Platzbedarf nach N-ERGIE-Vorgabe.
  • Netzebene: Netzebene wird im Netzanschlussverfahren festgelegt; TAB Mittelspannung N-ERGIE ab Übergabestation.

Die Baureihe für N-ERGIE Netz: fünf Baugrößen von 100 bis 350 kW

Maßgeblich ist die maximale Einspeiseleistung am Netzverknüpfungspunkt. Daraus folgen Bemessungsstrom, Sicherungsgröße im Anlagentrennfeld und die Wandler des Messstellenbetreibers. Alle Baugrößen haben denselben Aufbau mit Energieschrank und Steuerungsschrank.

Freiluft-Wandlermesssäule FLWM 100 für N-ERGIE Netz, PV-Volleinspeisung bis 100 kW
FLWM 100

PV-Volleinspeisung bis 100 kW

  • Bemessungsstrom ca. 145 A, Anlagentrennfeld NH1 (160 A)
  • N-ERGIE Netz: FRE-Platz nach Anhang D, Aufbauskizze zur Genehmigung
  • Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse

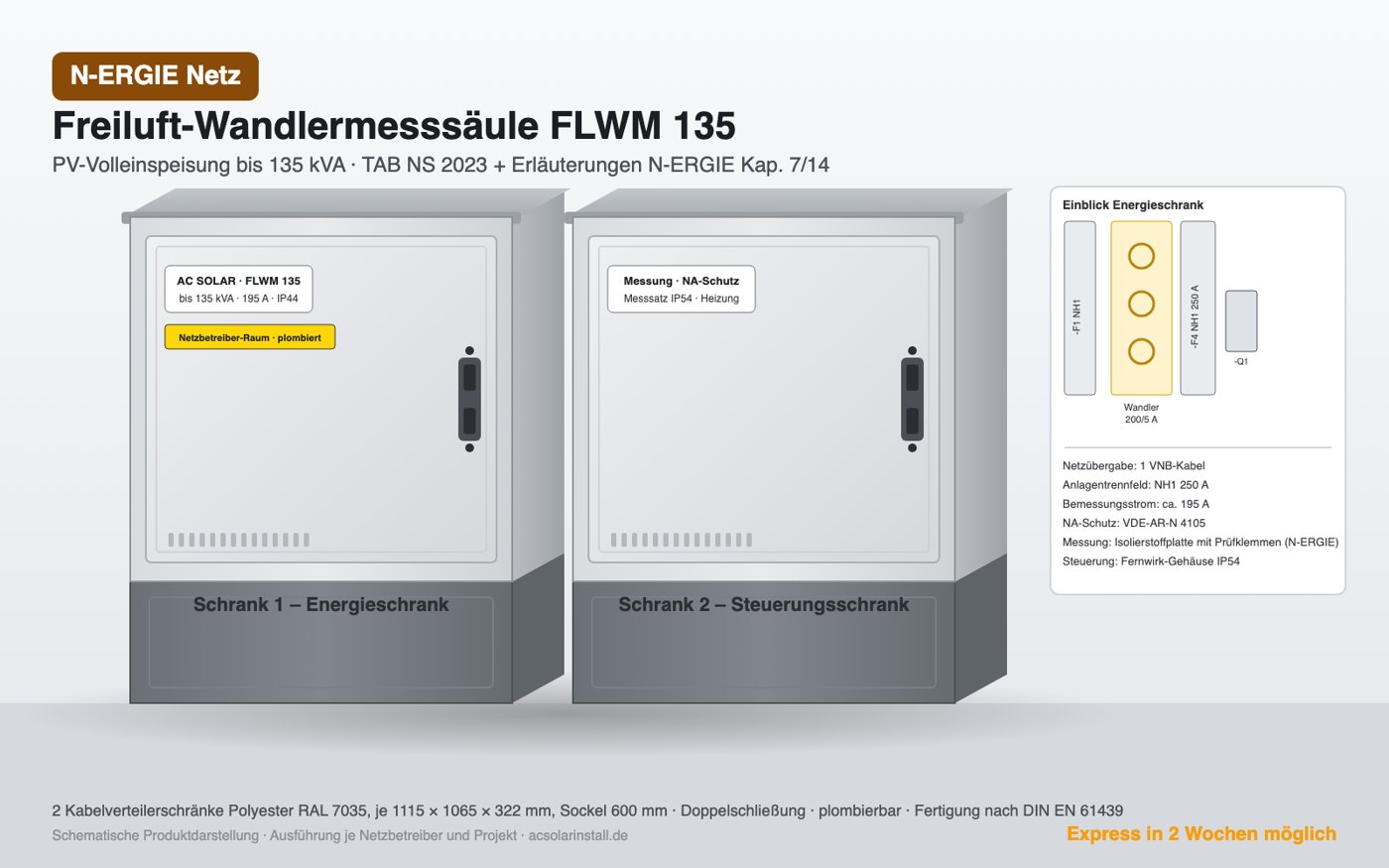

Freiluft-Wandlermesssäule FLWM 135 für N-ERGIE Netz, PV-Volleinspeisung bis 135 kVA
FLWM 135

PV-Volleinspeisung bis 135 kVA

  • Bemessungsstrom ca. 195 A, Anlagentrennfeld NH1 (200–250 A)
  • N-ERGIE Netz: Fernwirktechnik IEC 60870-5-101, Platz nach N-ERGIE-Vorgabe
  • Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse

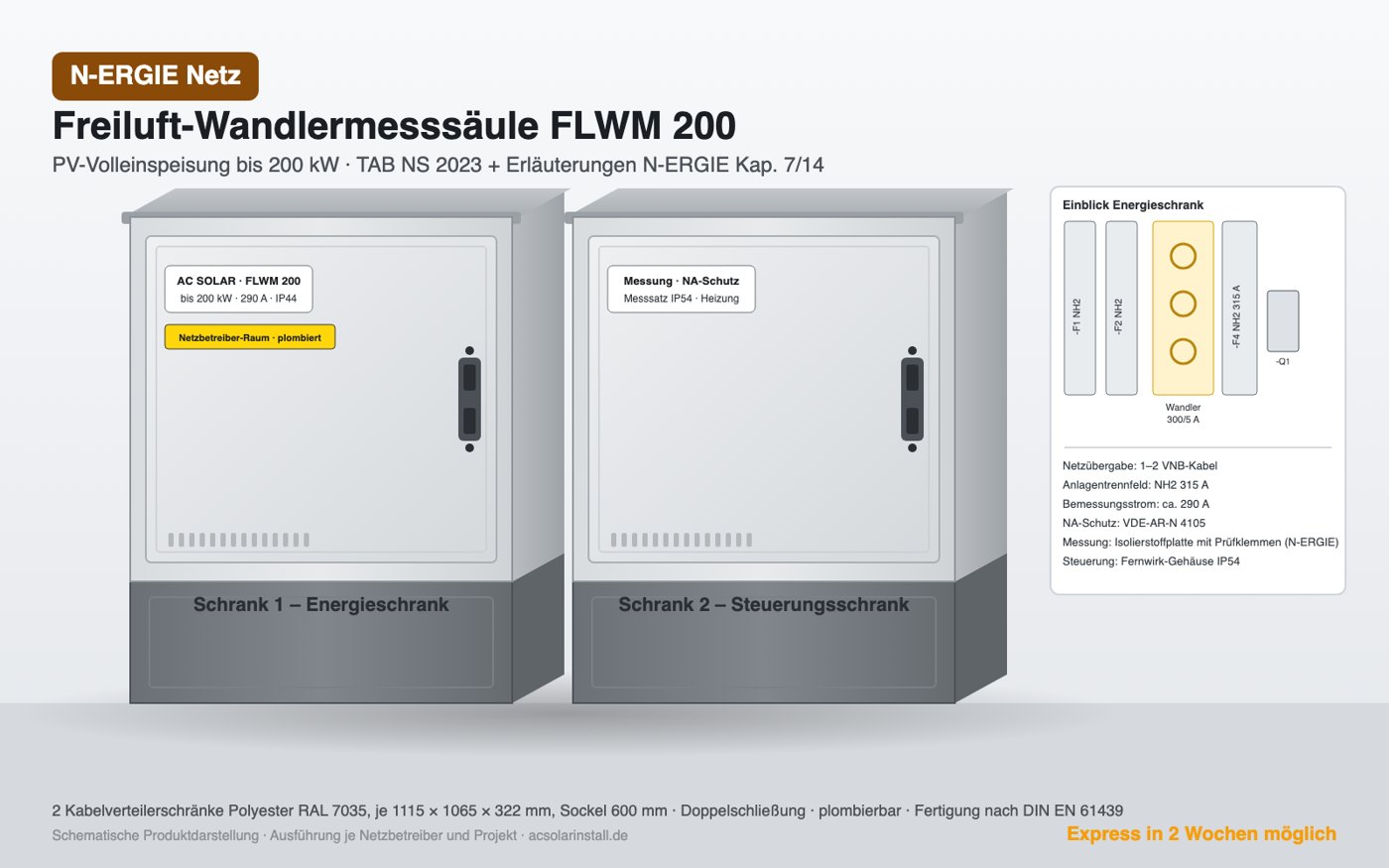

Freiluft-Wandlermesssäule FLWM 200 für N-ERGIE Netz, PV-Volleinspeisung bis 200 kW
FLWM 200

PV-Volleinspeisung bis 200 kW

  • Bemessungsstrom ca. 290 A, Anlagentrennfeld NH2 (315 A)
  • N-ERGIE Netz: Fernwirktechnik IEC 60870-5-101, Gehäuse enthalten
  • Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
Freiluft-Wandlermesssäule FLWM 250 für N-ERGIE Netz, PV-Volleinspeisung bis 250 kW
FLWM 250

PV-Volleinspeisung bis 250 kW

  • Bemessungsstrom ca. 360 A, Anlagentrennfeld NH2 (400 A)
  • N-ERGIE Netz: Fernwirktechnik IEC 60870-5-101, Gehäuse enthalten
  • Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
Freiluft-Wandlermesssäule FLWM 350 für N-ERGIE Netz, PV-Volleinspeisung bis 350 kW
FLWM 350

PV-Volleinspeisung bis 350 kW

  • Bemessungsstrom ca. 505 A, Anlagentrennfeld NH3 (630 A)
  • N-ERGIE Netz: Fernwirktechnik IEC 60870-5-101, Netzebene abstimmen
  • Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse

Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit N-ERGIE Netz abgestimmt. Produktdarstellungen schematisch.

Marktvergleich: Freiluft-Wandlermessung im Netzgebiet N-ERGIE Netz

GSAB führt N-ERGIE/MDN-Varianten (z. B. Wandlermessung MDN 400 A) über den Großhandel; eine Freiluft-Säule mit NA-Schutz und Fernwirk-Platz ist dort nicht als Standardartikel gelistet.

AnbieterAngebotLieferzeitPreis
AC SOLAR FLWM 100–350Freiluft-Säule, zwei Schränke, NA-Schutz und Fernwirk-Platz enthalten, Zeichnung und Nachweise inklusive2 Wochen Express, Standard ca. 6 Wochenauf Angebot
GSAB (Großhandel / VNB-Shops)Wandlermessung 250/400/630 A inkl. Sockel; Erzeugungsanlagen-Säule bis 300/350 kVA mit NA-Schutz8–18 Tage Handel; 51–60 Werktage VNB-Shopca. 2.800–3.600 € netto; mit NA-Schutz 8.100–10.400 € netto
ELSTA MosdorferWandlerschrank Freiluft 250–500 A, Sockel separat; PV-Variante mit NA-Schutz derzeit nicht verfügbar7–18 Tage Handel; 26 Werktage SH-Netz-Shopca. 2.600–4.000 € netto
uesaZähleranschlusssäule Wandlermessung 250 A, Kataloge je Netzbetreiber26 Werktage (E.DIS-Shop)ca. 2.800–3.200 € netto
AlphatecWandlerschrank 630 A Freiluft, NH-Leiste, Messplatte und Prüfklemme separat5–10 Arbeitstageca. 3.500–4.300 € netto
HagerWandler- und Messschrank universN bis 400 A (320 A)8–18 Tage; Vorgängertyp nicht mehr lieferbarca. 5.300 € netto

Marktpreise und Lieferzeiten laut Händler- und Netzbetreiber-Shops, Stand 23.10.2026, netto ohne Montage. Bei allen Anbietern stellt der Messstellenbetreiber die Stromwandler. Kein Anbieter sagt die Freigabe durch den Netzbetreiber zu; wir liefern die dafür nötigen Unterlagen mit und begleiten die Anmeldung.

Lieferzeit

Netzbetreiber-Shops nennen für Erzeugungsanlagen-Säulen mit NA-Schutz 51 bis 60 Werktage. Wir fertigen in eigener Werkstatt: Standard ca. 6 Wochen, Express in 2 Wochen.

Freigabe

Ansichtszeichnung, Planaufbau, Herstellererklärung und Zertifikate nach VDE-AR-N 4105 gehören zum Lieferumfang. Die Handelsware kommt ohne projektbezogene Unterlagen.

Komplett

NA-Schutz mit Kuppelschalter, Fernwirk-/FRE-Gehäuse, Messsatz IP 54 mit Heizung und Doppelschließung sind enthalten, nicht als Zubehör.

Ablauf: von der Anfrage zur Freigabe bei N-ERGIE Netz

1
Anfrage

Einspeiseleistung, Standort und Netzanschlusszusage von N-ERGIE Netz genügen für ein Angebot.

2
Auslegung und Zeichnung

Baugröße, Kabel und Wandlerplätze nach den Vorgaben von N-ERGIE Netz; Sie erhalten die Ansichtszeichnung.

3
Anmeldung

Aufbauskizze zur Genehmigung vor Baubeginn, Anmeldung über das Netzanschlussportal der N-ERGIE Netz; Datenpunktliste IEC 60870-5-101 bei Anlagen über 100 kW.

4
Fertigung und Inbetriebsetzung

Standard ca. 6 Wochen, Express in 2 Wochen. Lieferung auf Sockel, auf Wunsch Montage, Erder und Auslösetest des NA-Schutzes.

Häufige Fragen zu N-ERGIE Netz

Maßgeblich sind TAB Niederspannung 2023 v2.0 + Erläuterungen Kapitel 7 (08/2025) und Kapitel 14 (05/2025) + Merkblatt Wandlerschränke. Die Säule wird nach diesen Vorgaben aufgebaut: Isolierstoffmontageplatte mit Prüfklemmen (Merkblatt N-ERGIE), ≤ 100 kW Funkrundsteuerempfänger (Anhang D); > 100 kW Fernwirktechnik IEC 60870-5-101 mit Platzbedarf nach N-ERGIE-Vorgabe. Maßgeblich bleibt die jeweils gültige Fassung des Netzbetreibers, die wir bei jedem Projekt prüfen.

Oberhalb der Grenzwerte der VDE-AR-N 4100 (Tabelle 7, in der Regel über 63 A Betriebsstrom) ist eine halbindirekte Messung vorgesehen. Für PV-Volleinspeisung ab etwa 40 kW ist die Wandlermessung damit der Regelfall; Aufbauskizze: vor Baubeginn zur Genehmigung vorlegen.

Stromwandler, Zähler und Smart-Meter-Gateway stellt der grundzuständige Messstellenbetreiber, in der Regel der Netzbetreiber selbst. Die Säule enthält die Wandlerplätze auf der Sammelschiene, die Prüfklemmleiste und die abgesicherten Spannungspfade. Das gilt bei allen Anbietern am Markt.

≤ 100 kW Funkrundsteuerempfänger (Anhang D); > 100 kW Fernwirktechnik IEC 60870-5-101 mit Platzbedarf nach N-ERGIE-Vorgabe. Das Gehäuse und die Verdrahtung bis zur Klemmleiste sind in der Säule enthalten, das Gerät des Netzbetreibers wird bei der Inbetriebsetzung eingebaut.

Standard etwa sechs Wochen ab Freigabe der Zeichnung. Auf Anfrage als Express in zwei Wochen, sofern die Hauptkomponenten verfügbar sind. Vergleichbare Säulen mit NA-Schutz werden in Netzbetreiber-Shops mit 51 bis 60 Werktagen angeboten.

Aufbauskizze zur Genehmigung vor Baubeginn, Anmeldung über das Netzanschlussportal der N-ERGIE Netz; Datenpunktliste IEC 60870-5-101 bei Anlagen über 100 kW.

Wandlermesssäule für N-ERGIE Netz anfragen

Nennen Sie uns Einspeiseleistung und Standort. Sie erhalten Angebot und Ansichtszeichnung, auf Wunsch mit Express-Lieferung in zwei Wochen.
