Freiluft-Wandlermesssäule für das Netzgebiet EWE NETZ: PV-Volleinspeisung 100 bis 350 kW
Für Anlagen in Weser-Ems, Teile Brandenburgs und Mecklenburg-Vorpommerns. Netzübergabe, Wandlermessung, zentraler NA-Schutz und Einspeisemanagement in zwei wetterfesten Polyesterschränken, aufgebaut nach TAB NS Nord 2023 v2.0 + Technische Anforderungen Einspeisemanagement > 25 bis 100 kW (12/2023) + Anforderungen Fernwirktechnik. Mit Ansichtszeichnung und Nachweisen für die Anmeldung bei der EWE NETZ GmbH.
- Express in 2 Wochen lieferbar, Standard ca. 6 Wochen
- Messsatz nach TAB NS Nord, Beistellung gMSB EWE NETZ
- Einspeisemanagement > 25 bis 100 kW nach EWE-Anforderungen; > 100 kW Fernwirktechnik EWE NETZ im eigenen Gehäuse mit Antenne
- Zeichnung, Herstellererklärung und Inbetriebsetzung mit NA-Schutz-Auslösetest aus einer Hand
Was EWE NETZ bei Wandlermessung im Freien verlangt
Zusammengefasst aus den aktuellen Dokumenten des Netzbetreibers. Maßgeblich ist die jeweils gültige Fassung; wir prüfen sie bei jeder Auslegung.
- Halbindirekte Messungen sind nach Vorgabe des Netzbetreibers (DIN VDE 0603-2-2, FNN-Hinweis bis 1000 A) aufzubauen und mit EWE NETZ abzustimmen; der Messsatz wird mit Netz- bzw. Messstellenbetreiber abgestimmt.
- Wandlermessungen benötigen netz- und anlagenseitig jeweils eine Trennvorrichtung; für Anwendungen im Außenbereich gelten sinngemäß die Vorgaben der VDE-AR-N 4100.
- Für EEG- und KWK-Anlagen größer 25 kW bis 100 kW gelten die Technischen Anforderungen zum Einspeisemanagement der EWE NETZ (Stand 12/2023); über 100 kW ist die Fernwirktechnik nach EWE-Vorgabe einzusetzen.
- Die Fernwirktechnik wird in einem Wandschrank mit Antenne installiert; Bohrungen und Montage bei nicht vom Netzbetreiber gelieferten Komponenten übernimmt der Anschlussnehmer, die Funktionsprüfung erfolgt gegen die Netzleitstelle.
- Die bauseitige Beistellung konventioneller Hausanschlusskästen in Zähleranschlusssäulen ist nur für einphasige Sonderanwendungen bis 4,6 kVA zulässig; im Regelfall stellt EWE NETZ den Hausanschlusskasten.
- In der Mittelspannung stellt EWE NETZ Wandler der Klasse 0,2 S, FS5, 10 VA bei; Prüfklemmleiste mit zwei Prüfschaltern und plombierbarer Wandlertrennklemme.
So setzen wir es in der FLWM-Baureihe um
- Doppelschließung: Zwei Profilhalbzylinder (Netzbetreiber und Anlagenbetreiber), netzseitige Räume plombierbar, Leistungsteil abgeschottet.
- Messsatz IP 54 mit Heizung: Zählertafel mit Dreipunktbefestigung in eigenem IP-54-Gehäuse, thermostatgesteuerte Heizung, Spannungspfad abgesichert.
- Trennvorrichtungen: Netzseitig NH-Sicherungslastschaltleisten je VNB-Kabel, anlagenseitig NH-Leiste in der Größe der Baugröße, Kuppelschalter mit Motorantrieb.
- Zentraler NA-Schutz: NA-Relais nach VDE-AR-N 4105 mit Prüftaster, Auslösetest bei der Inbetriebsetzung, Zertifikat E.6 liegt bei.
- Unterlagen: Ansichtszeichnung, Planaufbau, Schalt- und Verdrahtungspläne, Herstellererklärung bzw. Konformitätserklärung nach DIN EN 61439.
- Prüfklemme / Messung: Messsatz nach TAB NS Nord, Beistellung gMSB EWE NETZ.
- Steuerung: Einspeisemanagement > 25 bis 100 kW nach EWE-Anforderungen; > 100 kW Fernwirktechnik EWE NETZ im eigenen Gehäuse mit Antenne.
- Netzebene: Netzebene wird im Netzanschlussverfahren festgelegt; TAB Mittelspannung EWE NETZ ab Übergabestation.
Die Baureihe für EWE NETZ: fünf Baugrößen von 100 bis 350 kW
Maßgeblich ist die maximale Einspeiseleistung am Netzverknüpfungspunkt. Daraus folgen Bemessungsstrom, Sicherungsgröße im Anlagentrennfeld und die Wandler des Messstellenbetreibers. Alle Baugrößen haben denselben Aufbau mit Energieschrank und Steuerungsschrank.
PV-Volleinspeisung bis 100 kW
- Bemessungsstrom ca. 145 A, Anlagentrennfeld NH1 (160 A)
- EWE NETZ: Einspeisemanagement nach EWE-Anforderungen (> 25 bis 100 kW)
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse

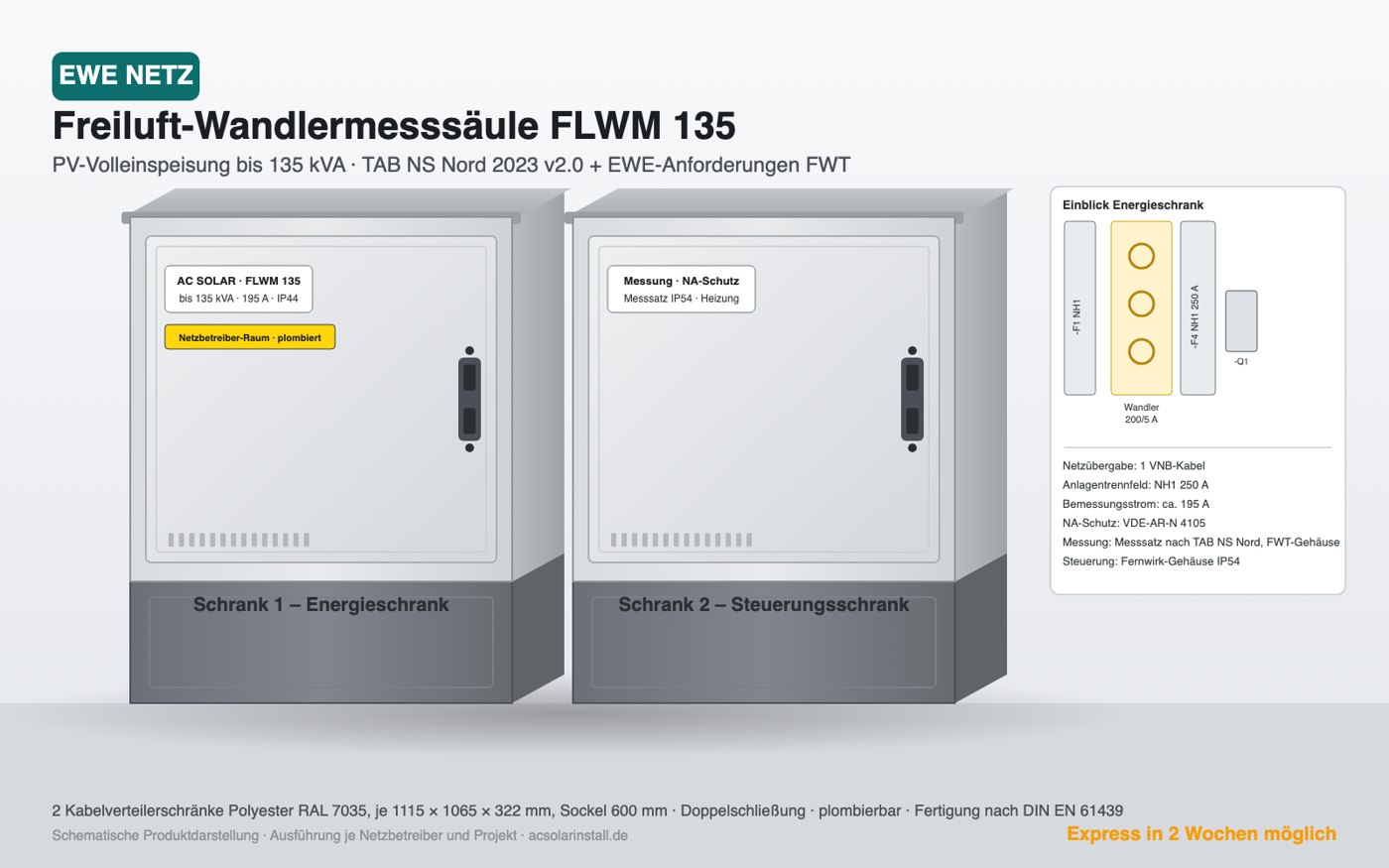

PV-Volleinspeisung bis 135 kVA
- Bemessungsstrom ca. 195 A, Anlagentrennfeld NH1 (200–250 A)
- EWE NETZ: Fernwirktechnik EWE NETZ, Gehäuse mit Antennenanschluss
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 200 kW
- Bemessungsstrom ca. 290 A, Anlagentrennfeld NH2 (315 A)
- EWE NETZ: Fernwirktechnik EWE NETZ, Gehäuse enthalten
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse

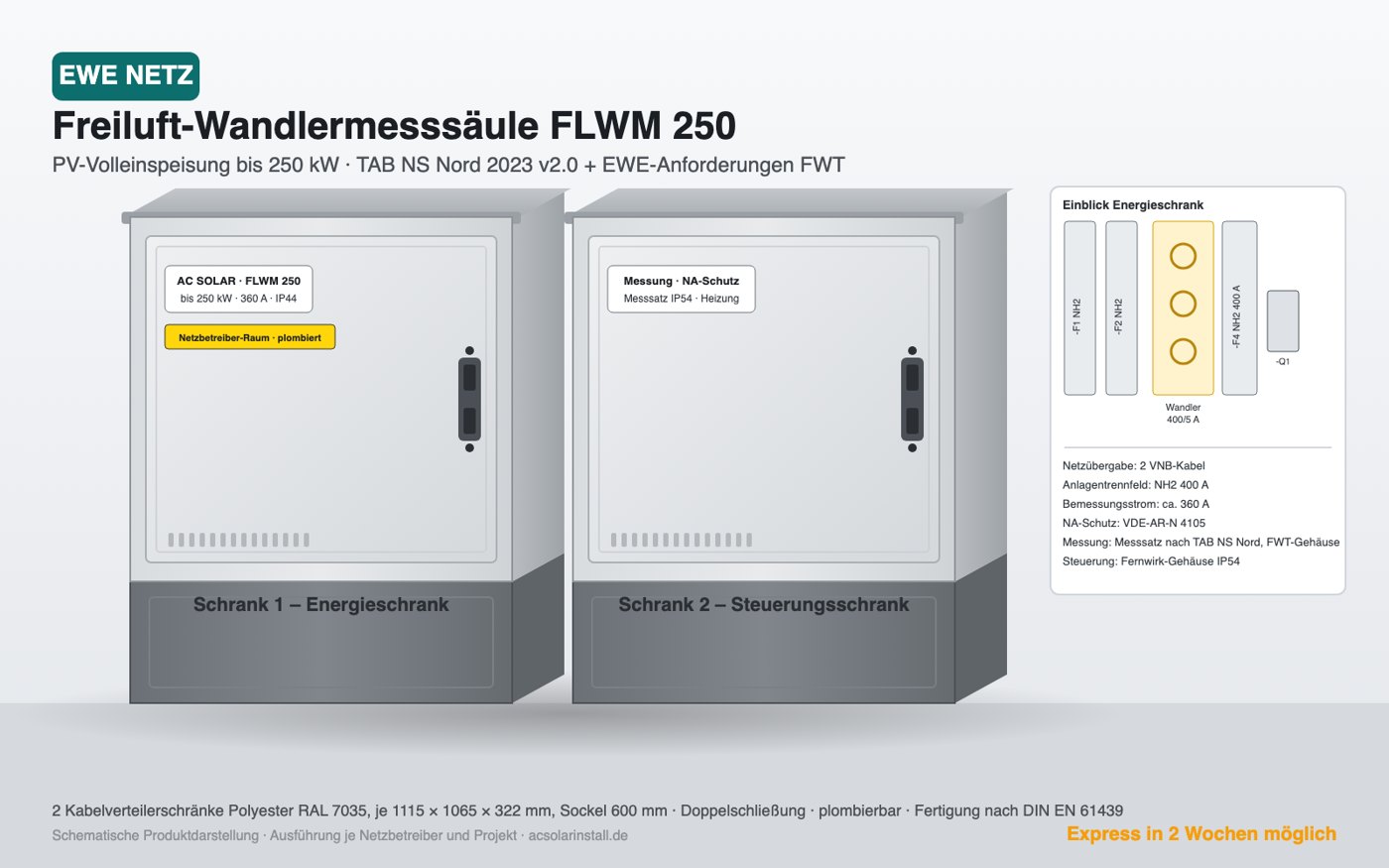

PV-Volleinspeisung bis 250 kW
- Bemessungsstrom ca. 360 A, Anlagentrennfeld NH2 (400 A)
- EWE NETZ: Fernwirktechnik EWE NETZ, Gehäuse enthalten
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 350 kW
- Bemessungsstrom ca. 505 A, Anlagentrennfeld NH3 (630 A)
- EWE NETZ: Fernwirktechnik EWE NETZ, Netzebene abstimmen
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit EWE NETZ abgestimmt. Produktdarstellungen schematisch.
Marktvergleich: Freiluft-Wandlermessung im Netzgebiet EWE NETZ
Für das EWE-Gebiet gibt es keine öffentlich bepreiste Freiluft-Säule mit NA-Schutz; uesa und GSAB liefern Zähleranschlusssäulen nach TAB NS Nord über den Großhandel, Lieferzeiten 4 bis 12 Wochen.
| Anbieter | Angebot | Lieferzeit | Preis |
|---|---|---|---|
| AC SOLAR FLWM 100–350 | Freiluft-Säule, zwei Schränke, NA-Schutz und Fernwirk-Platz enthalten, Zeichnung und Nachweise inklusive | 2 Wochen Express, Standard ca. 6 Wochen | auf Angebot |
| GSAB (Großhandel / VNB-Shops) | Wandlermessung 250/400/630 A inkl. Sockel; Erzeugungsanlagen-Säule bis 300/350 kVA mit NA-Schutz | 8–18 Tage Handel; 51–60 Werktage VNB-Shop | ca. 2.800–3.600 € netto; mit NA-Schutz 8.100–10.400 € netto |
| ELSTA Mosdorfer | Wandlerschrank Freiluft 250–500 A, Sockel separat; PV-Variante mit NA-Schutz derzeit nicht verfügbar | 7–18 Tage Handel; 26 Werktage SH-Netz-Shop | ca. 2.600–4.000 € netto |
| uesa | Zähleranschlusssäule Wandlermessung 250 A, Kataloge je Netzbetreiber | 26 Werktage (E.DIS-Shop) | ca. 2.800–3.200 € netto |
| Alphatec | Wandlerschrank 630 A Freiluft, NH-Leiste, Messplatte und Prüfklemme separat | 5–10 Arbeitstage | ca. 3.500–4.300 € netto |
| Hager | Wandler- und Messschrank universN bis 400 A (320 A) | 8–18 Tage; Vorgängertyp nicht mehr lieferbar | ca. 5.300 € netto |
Marktpreise und Lieferzeiten laut Händler- und Netzbetreiber-Shops, Stand 23.10.2026, netto ohne Montage. Bei allen Anbietern stellt der Messstellenbetreiber die Stromwandler. Kein Anbieter sagt die Freigabe durch den Netzbetreiber zu; wir liefern die dafür nötigen Unterlagen mit und begleiten die Anmeldung.
Lieferzeit
Netzbetreiber-Shops nennen für Erzeugungsanlagen-Säulen mit NA-Schutz 51 bis 60 Werktage. Wir fertigen in eigener Werkstatt: Standard ca. 6 Wochen, Express in 2 Wochen.
Freigabe
Ansichtszeichnung, Planaufbau, Herstellererklärung und Zertifikate nach VDE-AR-N 4105 gehören zum Lieferumfang. Die Handelsware kommt ohne projektbezogene Unterlagen.
Komplett
NA-Schutz mit Kuppelschalter, Fernwirk-/FRE-Gehäuse, Messsatz IP 54 mit Heizung und Doppelschließung sind enthalten, nicht als Zubehör.
Ablauf: von der Anfrage zur Freigabe bei EWE NETZ
Anfrage
Einspeiseleistung, Standort und Netzanschlusszusage von EWE NETZ genügen für ein Angebot.
Auslegung und Zeichnung
Baugröße, Kabel und Wandlerplätze nach den Vorgaben von EWE NETZ; Sie erhalten die Ansichtszeichnung.
Anmeldung
Anmeldung über das Netzanschlussportal der EWE NETZ; Checkliste Netzanschluss und Fernwirk-Anforderungen werden mit der Ansichtszeichnung eingereicht.
Fertigung und Inbetriebsetzung
Standard ca. 6 Wochen, Express in 2 Wochen. Lieferung auf Sockel, auf Wunsch Montage, Erder und Auslösetest des NA-Schutzes.
Häufige Fragen zu EWE NETZ
Weitere Netzbetreiber
Dieselbe Baureihe, angepasst an die Vorgaben des jeweiligen Netzbetreibers:
Wandlermesssäule für EWE NETZ anfragen
Nennen Sie uns Einspeiseleistung und Standort. Sie erhalten Angebot und Ansichtszeichnung, auf Wunsch mit Express-Lieferung in zwei Wochen.
