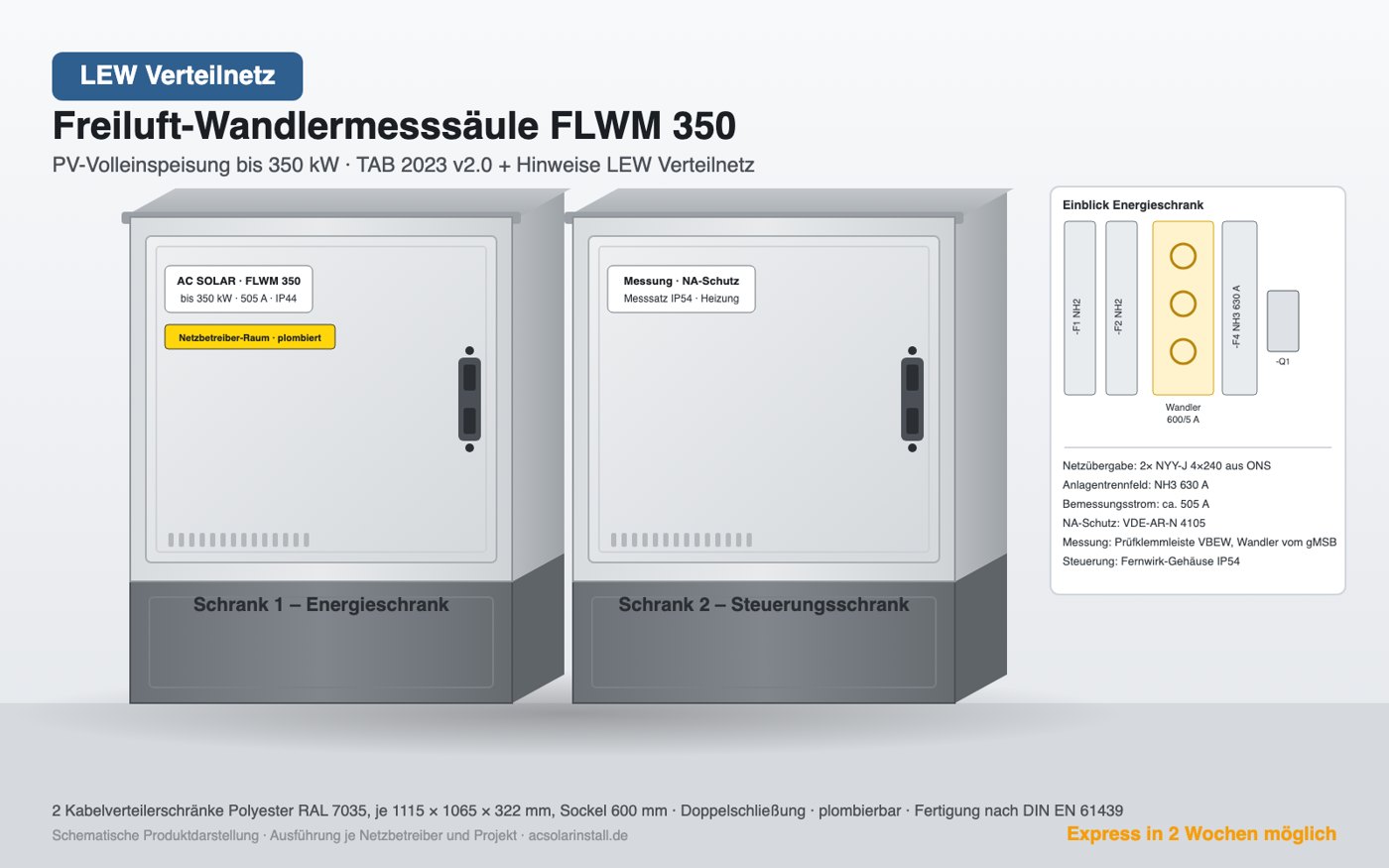

Freiluft-Wandlermesssäule für das Netzgebiet LEW Verteilnetz: PV-Volleinspeisung 100 bis 350 kW
Für Anlagen in Bayerisch-Schwaben, Teile Oberbayerns. Netzübergabe, Wandlermessung, zentraler NA-Schutz und Einspeisemanagement in zwei wetterfesten Polyesterschränken, aufgebaut nach TAB 2023 v2.0 (VBEW) mit Hinweisen der LEW Verteilnetz + Richtlinie Netzanschlüsse. Mit Ansichtszeichnung und Nachweisen für die Anmeldung bei der LEW Verteilnetz GmbH (LVN).
- Express in 2 Wochen lieferbar, Standard ca. 6 Wochen
- Prüfklemmleiste nach VBEW-Merkblatt, Wandlerprüfprotokoll LVN
- unter 100 kW Steuereinrichtung der LVN (Beistellung), ab 100 kW LVN-Fernwirktechnik in separatem IP54-Gehäuse
- Zeichnung, Herstellererklärung und Inbetriebsetzung mit NA-Schutz-Auslösetest aus einer Hand
Was LEW Verteilnetz bei Wandlermessung im Freien verlangt
Zusammengefasst aus den aktuellen Dokumenten des Netzbetreibers. Maßgeblich ist die jeweils gültige Fassung; wir prüfen sie bei jeder Auslegung.
- Zählerplätze mit Betriebsströmen über 63 A, direkt oder halbindirekt, folgen sinngemäß Abschnitt 7.4 der VDE-AR-N 4100; die Umgebungsbedingungen am Aufstellort sind zu berücksichtigen.
- Wandlermessungen sind nach DIN 43868-2 bzw. DIN VDE 0603-2-2 zu errichten und mit dem Netzbetreiber abzustimmen; die Trennvorrichtung bei halbindirekter Messung richtet sich nach den LVN-Vorgaben.
- Die Abrechnungswandler stellt der grundzuständige Messstellenbetreiber (in der Regel LVN) bei; die Beistellung ist vorab schriftlich anzuzeigen und freigeben zu lassen.
- Die Richtlinie Netzanschlüsse nennt als Richtwert ab 300 kW Anschlussleistung (cos φ 0,9) den Anschluss an das Mittelspannungsnetz; darunter ist der Niederspannungsanschluss der Regelfall.
- Für Anschlussschränke im Freien gilt VDE-AR-N 4100 Kapitel 12; ein beigestellter Hausanschlusskasten wird nach LVN-Vorgabe ausgeführt.
- Für Erzeugungsanlagen unter 100 kW stellt LVN die Einrichtung zur Reduzierung der Einspeiseleistung nach § 9 EEG gegen Beistellungspauschale; ab 100 kW erfolgt die Anbindung über LVN-Fernwirktechnik.
So setzen wir es in der FLWM-Baureihe um
- Doppelschließung: Zwei Profilhalbzylinder (Netzbetreiber und Anlagenbetreiber), netzseitige Räume plombierbar, Leistungsteil abgeschottet.
- Messsatz IP 54 mit Heizung: Zählertafel mit Dreipunktbefestigung in eigenem IP-54-Gehäuse, thermostatgesteuerte Heizung, Spannungspfad abgesichert.
- Trennvorrichtungen: Netzseitig NH-Sicherungslastschaltleisten je VNB-Kabel, anlagenseitig NH-Leiste in der Größe der Baugröße, Kuppelschalter mit Motorantrieb.
- Zentraler NA-Schutz: NA-Relais nach VDE-AR-N 4105 mit Prüftaster, Auslösetest bei der Inbetriebsetzung, Zertifikat E.6 liegt bei.
- Unterlagen: Ansichtszeichnung, Planaufbau, Schalt- und Verdrahtungspläne, Herstellererklärung bzw. Konformitätserklärung nach DIN EN 61439.
- Prüfklemme / Messung: Prüfklemmleiste nach VBEW-Merkblatt, Wandlerprüfprotokoll LVN.
- Steuerung: unter 100 kW Steuereinrichtung der LVN (Beistellung), ab 100 kW LVN-Fernwirktechnik in separatem IP54-Gehäuse.
- Netzebene: Richtwert ab 300 kW Anschlussleistung Mittelspannung.
Die Baureihe für LEW Verteilnetz: fünf Baugrößen von 100 bis 350 kW
Maßgeblich ist die maximale Einspeiseleistung am Netzverknüpfungspunkt. Daraus folgen Bemessungsstrom, Sicherungsgröße im Anlagentrennfeld und die Wandler des Messstellenbetreibers. Alle Baugrößen haben denselben Aufbau mit Energieschrank und Steuerungsschrank.
PV-Volleinspeisung bis 100 kW
- Bemessungsstrom ca. 145 A, Anlagentrennfeld NH1 (160 A)
- LEW Verteilnetz: unter 100 kW: Steuereinrichtung der LVN vorbereitet
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 135 kVA
- Bemessungsstrom ca. 195 A, Anlagentrennfeld NH1 (200–250 A)
- LEW Verteilnetz: ab 100 kW Fernwirktechnik LVN, Gehäuse enthalten
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 200 kW
- Bemessungsstrom ca. 290 A, Anlagentrennfeld NH2 (315 A)
- LEW Verteilnetz: Fernwirktechnik LVN, Gehäuse enthalten
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 250 kW
- Bemessungsstrom ca. 360 A, Anlagentrennfeld NH2 (400 A)
- LEW Verteilnetz: Fernwirktechnik LVN, Netzebene mit LVN abstimmen
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 350 kW
- Bemessungsstrom ca. 505 A, Anlagentrennfeld NH3 (630 A)
- LEW Verteilnetz: Richtwert 300 kW: Niederspannung nur nach Zusage der LVN
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit LEW Verteilnetz abgestimmt. Produktdarstellungen schematisch.
Marktvergleich: Freiluft-Wandlermessung im Netzgebiet LEW Verteilnetz
Für das LVN-Gebiet werden Zähleranschlusssäulen der VBEW-Bauart über Hager, GSAB und den Großhandel angeboten; Freiluft-Säulen mit NA-Schutz über 250 A sind nur als Sonderbau zu bekommen.
| Anbieter | Angebot | Lieferzeit | Preis |
|---|---|---|---|
| AC SOLAR FLWM 100–350 | Freiluft-Säule, zwei Schränke, NA-Schutz und Fernwirk-Platz enthalten, Zeichnung und Nachweise inklusive | 2 Wochen Express, Standard ca. 6 Wochen | auf Angebot |
| GSAB (Großhandel / VNB-Shops) | Wandlermessung 250/400/630 A inkl. Sockel; Erzeugungsanlagen-Säule bis 300/350 kVA mit NA-Schutz | 8–18 Tage Handel; 51–60 Werktage VNB-Shop | ca. 2.800–3.600 € netto; mit NA-Schutz 8.100–10.400 € netto |
| ELSTA Mosdorfer | Wandlerschrank Freiluft 250–500 A, Sockel separat; PV-Variante mit NA-Schutz derzeit nicht verfügbar | 7–18 Tage Handel; 26 Werktage SH-Netz-Shop | ca. 2.600–4.000 € netto |
| uesa | Zähleranschlusssäule Wandlermessung 250 A, Kataloge je Netzbetreiber | 26 Werktage (E.DIS-Shop) | ca. 2.800–3.200 € netto |
| Alphatec | Wandlerschrank 630 A Freiluft, NH-Leiste, Messplatte und Prüfklemme separat | 5–10 Arbeitstage | ca. 3.500–4.300 € netto |
| Hager | Wandler- und Messschrank universN bis 400 A (320 A) | 8–18 Tage; Vorgängertyp nicht mehr lieferbar | ca. 5.300 € netto |
Marktpreise und Lieferzeiten laut Händler- und Netzbetreiber-Shops, Stand 23.10.2026, netto ohne Montage. Bei allen Anbietern stellt der Messstellenbetreiber die Stromwandler. Kein Anbieter sagt die Freigabe durch den Netzbetreiber zu; wir liefern die dafür nötigen Unterlagen mit und begleiten die Anmeldung.
Lieferzeit
Netzbetreiber-Shops nennen für Erzeugungsanlagen-Säulen mit NA-Schutz 51 bis 60 Werktage. Wir fertigen in eigener Werkstatt: Standard ca. 6 Wochen, Express in 2 Wochen.
Freigabe
Ansichtszeichnung, Planaufbau, Herstellererklärung und Zertifikate nach VDE-AR-N 4105 gehören zum Lieferumfang. Die Handelsware kommt ohne projektbezogene Unterlagen.
Komplett
NA-Schutz mit Kuppelschalter, Fernwirk-/FRE-Gehäuse, Messsatz IP 54 mit Heizung und Doppelschließung sind enthalten, nicht als Zubehör.
Ablauf: von der Anfrage zur Freigabe bei LEW Verteilnetz
Anfrage
Einspeiseleistung, Standort und Netzanschlusszusage von LEW Verteilnetz genügen für ein Angebot.
Auslegung und Zeichnung
Baugröße, Kabel und Wandlerplätze nach den Vorgaben von LEW Verteilnetz; Sie erhalten die Ansichtszeichnung.
Anmeldung
Anmeldung über das Netzanschlussportal der LEW Verteilnetz; Einspeiser-Schulung 2025 und Richtlinie Netzanschlüsse sind berücksichtigt.
Fertigung und Inbetriebsetzung
Standard ca. 6 Wochen, Express in 2 Wochen. Lieferung auf Sockel, auf Wunsch Montage, Erder und Auslösetest des NA-Schutzes.
Häufige Fragen zu LEW Verteilnetz
Weitere Netzbetreiber
Dieselbe Baureihe, angepasst an die Vorgaben des jeweiligen Netzbetreibers:
Wandlermesssäule für LEW Verteilnetz anfragen
Nennen Sie uns Einspeiseleistung und Standort. Sie erhalten Angebot und Ansichtszeichnung, auf Wunsch mit Express-Lieferung in zwei Wochen.
