Freiluft-Wandlermesssäulen  ·  Netzgebiet TEN Thüringer Energienetze

Freiluft-Wandlermesssäule für das Netzgebiet TEN Thüringer Energienetze: PV-Volleinspeisung 100 bis 350 kW

Für Anlagen in Thüringen. Netzübergabe, Wandlermessung, zentraler NA-Schutz und Einspeisemanagement in zwei wetterfesten Polyesterschränken, aufgebaut nach TAB 2023 + Hinweise der TEN 2026 + Technische Richtlinie Direkt- und Wandlermessungen (BDEW Mitteldeutschland) + Netzrichtlinie zur VDE-AR-N 4105. Mit Ansichtszeichnung und Nachweisen für die Anmeldung bei der TEN Thüringer Energienetze GmbH & Co. KG.

  • Express in 2 Wochen lieferbar, Standard ca. 6 Wochen
  • Reihenprüfklemme -X3 nach BDEW-Mitteldeutschland, 4-polige Trennvorrichtung
  • Funkrundsteuerempfänger EK 393 / FTY 263 mit externer Antenne, vierstufige Leistungsreduzierung; Fernwirktechnik nach TEN-Vorgabe bei größeren Anlagen
  • Zeichnung, Herstellererklärung und Inbetriebsetzung mit NA-Schutz-Auslösetest aus einer Hand
Angebot anfragenBaugrößen ansehen

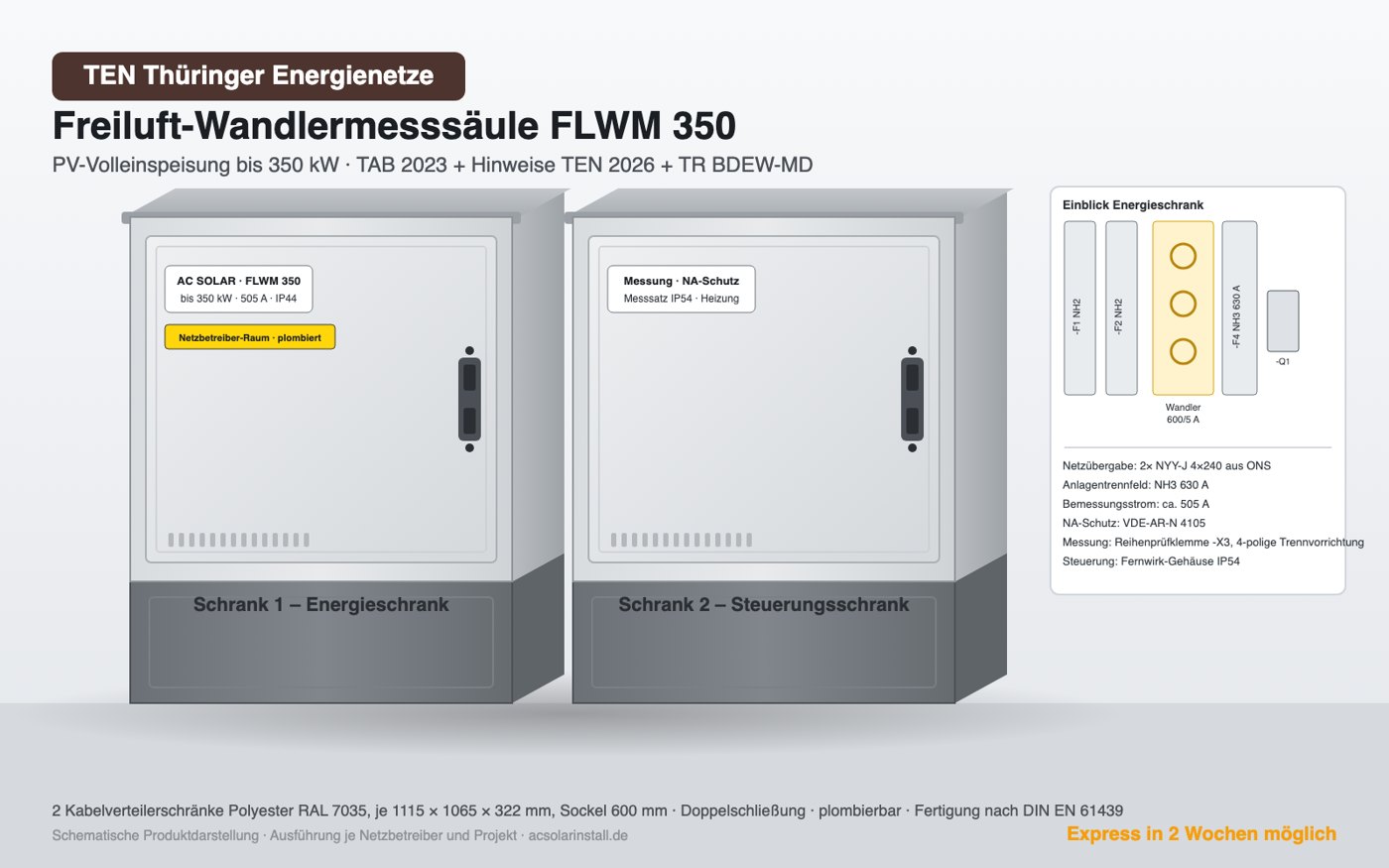

Freiluft-Wandlermesssäule FLWM 350 für das Netzgebiet TEN Thüringer Energienetze
Produktdarstellung FLWM 350 in der Ausführung für TEN Thüringer Energienetze; Ausführung je Projekt
4-polig
anlagenseitige Trennvorrichtung bei Wandlermessung
IP 54
Zählerfelder im Freien mit Klarsichtfront
+5 °C
geregelte Schrankheizung, plombierbar
EK 393 / FTY 263
zugelassene Funkrundsteuerempfänger

Was TEN Thüringer Energienetze bei Wandlermessung im Freien verlangt

Zusammengefasst aus den aktuellen Dokumenten des Netzbetreibers. Maßgeblich ist die jeweils gültige Fassung; wir prüfen sie bei jeder Auslegung.

  • Die anlagenseitige Trennvorrichtung für halbindirekte Messungen muss 4-polig (alle aktiven Leiter) ausgeführt werden; im TT-System sind netz- und anlagenseitiger Anschlussraum nur als 4-Leitersystem ohne PE-Durchschleifung zulässig.
  • Zählerplätze mit direkter Messung über 63 A sind nicht zulässig; es gelten die Technische Richtlinie Direkt- und Wandlermessungen der BDEW-Landesgruppe Mitteldeutschland und die TMA des grundzuständigen Messstellenbetreibers.
  • In Anschlussschränken im Freien sind Zählerfelder und das Montagefeld für Steuerung in zusätzlichen IP-54-Gehäusen mit Klarsichtfront unterzubringen; geregelte Schrankheizung (+5 °C) mit plombierbarem Überstromschutz und Regler.
  • Messleitungen ungeschnitten zur Reihenprüfklemme -X3; Wandler-Trennklemmen mit Kurzschlussfunktion plombierbar; Wandlerzusatzraum mindestens 300 mm mit Hutschiene.
  • Zur Umsetzung des Netzsicherheitsmanagements sind Funkrundsteuerempfänger Langmatz EK 393 oder Landis+Gyr FTY 263 (129,1 kHz, 6 Relais 25 A, externe Antenne) vorgesehen; Leistungsreduzierung vierstufig 100/60/30/0 % innerhalb 60 s.
  • Anmeldung bevorzugt über das „EinspeiserPortal online“ der TEN mit eigenen Datenerfassungsblättern anstelle der Vordrucke E.1 bis E.3.

So setzen wir es in der FLWM-Baureihe um

  • Doppelschließung: Zwei Profilhalbzylinder (Netzbetreiber und Anlagenbetreiber), netzseitige Räume plombierbar, Leistungsteil abgeschottet.
  • Messsatz IP 54 mit Heizung: Zählertafel mit Dreipunktbefestigung in eigenem IP-54-Gehäuse, thermostatgesteuerte Heizung, Spannungspfad abgesichert.
  • Trennvorrichtungen: Netzseitig NH-Sicherungslastschaltleisten je VNB-Kabel, anlagenseitig NH-Leiste in der Größe der Baugröße, Kuppelschalter mit Motorantrieb.
  • Zentraler NA-Schutz: NA-Relais nach VDE-AR-N 4105 mit Prüftaster, Auslösetest bei der Inbetriebsetzung, Zertifikat E.6 liegt bei.
  • Unterlagen: Ansichtszeichnung, Planaufbau, Schalt- und Verdrahtungspläne, Herstellererklärung bzw. Konformitätserklärung nach DIN EN 61439.
  • Prüfklemme / Messung: Reihenprüfklemme -X3 nach BDEW-Mitteldeutschland, 4-polige Trennvorrichtung.
  • Steuerung: Funkrundsteuerempfänger EK 393 / FTY 263 mit externer Antenne, vierstufige Leistungsreduzierung; Fernwirktechnik nach TEN-Vorgabe bei größeren Anlagen.
  • Netzebene: Netzebene wird im Netzanschlussverfahren festgelegt; Netzrichtlinie TAR Mittelspannung ab Übergabestation.

Die Baureihe für TEN Thüringer Energienetze: fünf Baugrößen von 100 bis 350 kW

Maßgeblich ist die maximale Einspeiseleistung am Netzverknüpfungspunkt. Daraus folgen Bemessungsstrom, Sicherungsgröße im Anlagentrennfeld und die Wandler des Messstellenbetreibers. Alle Baugrößen haben denselben Aufbau mit Energieschrank und Steuerungsschrank.

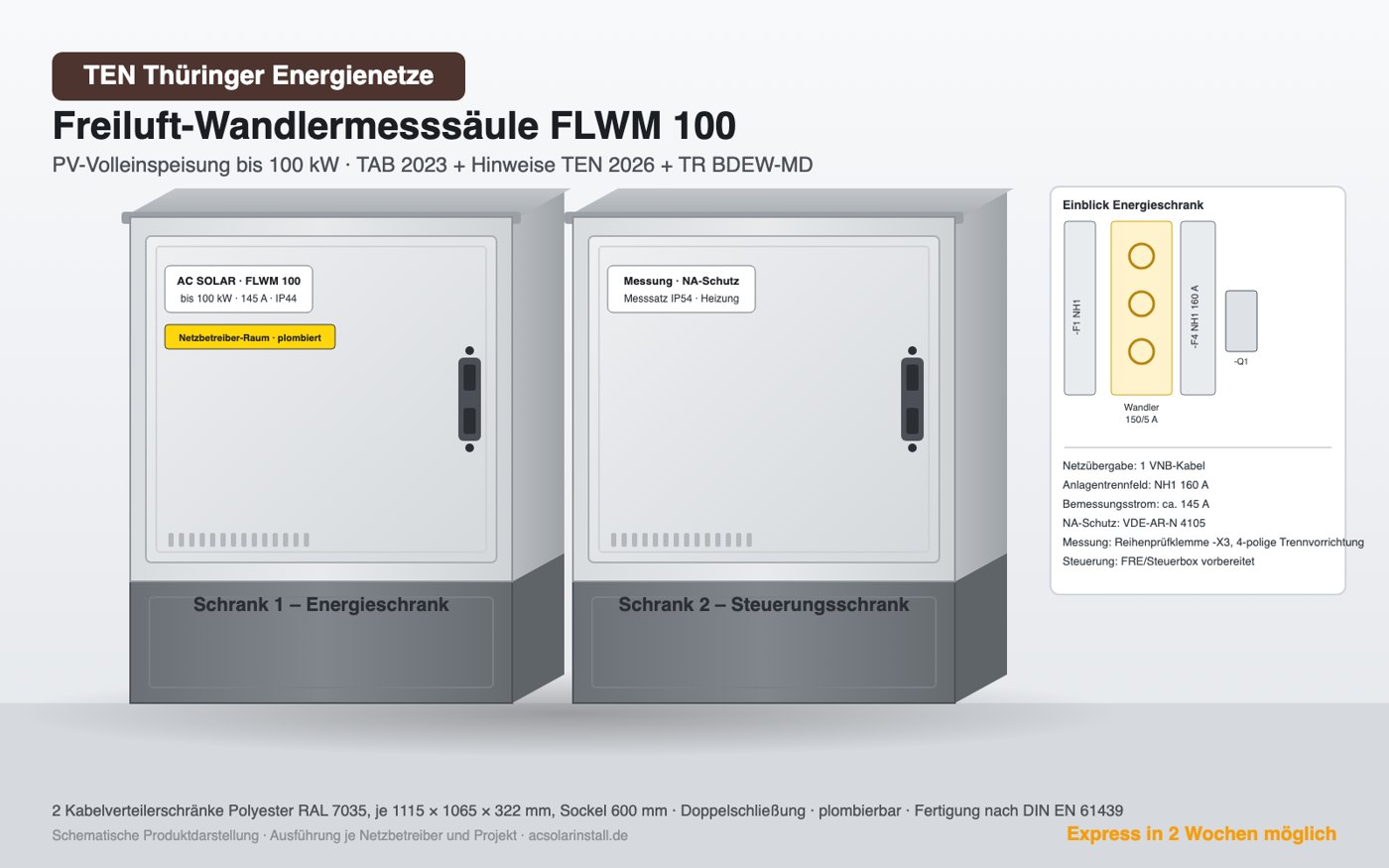

Freiluft-Wandlermesssäule FLWM 100 für TEN Thüringer Energienetze, PV-Volleinspeisung bis 100 kW
FLWM 100

PV-Volleinspeisung bis 100 kW

  • Bemessungsstrom ca. 145 A, Anlagentrennfeld NH1 (160 A)
  • TEN Thüringer Energienetze: 4-polige Trennvorrichtung, Zählerfeld IP 54, FRE EK 393/FTY 263
  • Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
Angebot anfragenArtikel im Shop
Freiluft-Wandlermesssäule FLWM 135 für TEN Thüringer Energienetze, PV-Volleinspeisung bis 135 kVA
FLWM 135

PV-Volleinspeisung bis 135 kVA

  • Bemessungsstrom ca. 195 A, Anlagentrennfeld NH1 (200–250 A)
  • TEN Thüringer Energienetze: 4-polige Trennvorrichtung, Schrankheizung +5 °C
  • Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
Angebot anfragenArtikel im Shop
Freiluft-Wandlermesssäule FLWM 200 für TEN Thüringer Energienetze, PV-Volleinspeisung bis 200 kW
FLWM 200

PV-Volleinspeisung bis 200 kW

  • Bemessungsstrom ca. 290 A, Anlagentrennfeld NH2 (315 A)
  • TEN Thüringer Energienetze: Reihenprüfklemme -X3, 4-polige Trennvorrichtung
  • Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
Angebot anfragenArtikel im Shop
Freiluft-Wandlermesssäule FLWM 250 für TEN Thüringer Energienetze, PV-Volleinspeisung bis 250 kW
FLWM 250

PV-Volleinspeisung bis 250 kW

  • Bemessungsstrom ca. 360 A, Anlagentrennfeld NH2 (400 A)
  • TEN Thüringer Energienetze: Reihenprüfklemme -X3, 4-polige Trennvorrichtung
  • Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
Angebot anfragenArtikel im Shop
Freiluft-Wandlermesssäule FLWM 350 für TEN Thüringer Energienetze, PV-Volleinspeisung bis 350 kW
FLWM 350

PV-Volleinspeisung bis 350 kW

  • Bemessungsstrom ca. 505 A, Anlagentrennfeld NH3 (630 A)
  • TEN Thüringer Energienetze: 4-polige Trennvorrichtung NH3, Netzebene abstimmen
  • Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
Angebot anfragenArtikel im Shop

Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit TEN Thüringer Energienetze abgestimmt. Produktdarstellungen schematisch.

Marktvergleich: Freiluft-Wandlermessung im Netzgebiet TEN Thüringer Energienetze

GSAB führt TEN-Varianten der Wandlermessung über den Großhandel; uesa bietet TEN-Kataloge mit Wandlermessung bis 630 A an, jeweils ohne NA-Schutz und ohne Preis im Netz.

AnbieterAngebotLieferzeitPreis
AC SOLAR FLWM 100–350Freiluft-Säule, zwei Schränke, NA-Schutz und Fernwirk-Platz enthalten, Zeichnung und Nachweise inklusive2 Wochen Express, Standard ca. 6 Wochenauf Angebot
GSAB (Großhandel / VNB-Shops)Wandlermessung 250/400/630 A inkl. Sockel; Erzeugungsanlagen-Säule bis 300/350 kVA mit NA-Schutz8–18 Tage Handel; 51–60 Werktage VNB-Shopca. 2.800–3.600 € netto; mit NA-Schutz 8.100–10.400 € netto
ELSTA MosdorferWandlerschrank Freiluft 250–500 A, Sockel separat; PV-Variante mit NA-Schutz derzeit nicht verfügbar7–18 Tage Handel; 26 Werktage SH-Netz-Shopca. 2.600–4.000 € netto
uesaZähleranschlusssäule Wandlermessung 250 A, Kataloge je Netzbetreiber26 Werktage (E.DIS-Shop)ca. 2.800–3.200 € netto
AlphatecWandlerschrank 630 A Freiluft, NH-Leiste, Messplatte und Prüfklemme separat5–10 Arbeitstageca. 3.500–4.300 € netto
HagerWandler- und Messschrank universN bis 400 A (320 A)8–18 Tage; Vorgängertyp nicht mehr lieferbarca. 5.300 € netto

Marktpreise und Lieferzeiten laut Händler- und Netzbetreiber-Shops, Stand 23.10.2026, netto ohne Montage. Bei allen Anbietern stellt der Messstellenbetreiber die Stromwandler. Kein Anbieter sagt die Freigabe durch den Netzbetreiber zu; wir liefern die dafür nötigen Unterlagen mit und begleiten die Anmeldung.

Lieferzeit

Netzbetreiber-Shops nennen für Erzeugungsanlagen-Säulen mit NA-Schutz 51 bis 60 Werktage. Wir fertigen in eigener Werkstatt: Standard ca. 6 Wochen, Express in 2 Wochen.

Freigabe

Ansichtszeichnung, Planaufbau, Herstellererklärung und Zertifikate nach VDE-AR-N 4105 gehören zum Lieferumfang. Die Handelsware kommt ohne projektbezogene Unterlagen.

Komplett

NA-Schutz mit Kuppelschalter, Fernwirk-/FRE-Gehäuse, Messsatz IP 54 mit Heizung und Doppelschließung sind enthalten, nicht als Zubehör.

Ablauf: von der Anfrage zur Freigabe bei TEN Thüringer Energienetze

1
Anfrage

Einspeiseleistung, Standort und Netzanschlusszusage von TEN Thüringer Energienetze genügen für ein Angebot.

2
Auslegung und Zeichnung

Baugröße, Kabel und Wandlerplätze nach den Vorgaben von TEN Thüringer Energienetze; Sie erhalten die Ansichtszeichnung.

3
Anmeldung

Anmeldung über das EinspeiserPortal online der TEN; Datenerfassungsblätter und FRE-Parametrierung werden mit der Ansichtszeichnung vorbereitet.

4
Fertigung und Inbetriebsetzung

Standard ca. 6 Wochen, Express in 2 Wochen. Lieferung auf Sockel, auf Wunsch Montage, Erder und Auslösetest des NA-Schutzes.

Häufige Fragen zu TEN Thüringer Energienetze

Maßgeblich sind TAB 2023 + Hinweise der TEN 2026 + Technische Richtlinie Direkt- und Wandlermessungen (BDEW Mitteldeutschland) + Netzrichtlinie zur VDE-AR-N 4105. Die Säule wird nach diesen Vorgaben aufgebaut: Reihenprüfklemme -X3 nach BDEW-Mitteldeutschland, 4-polige Trennvorrichtung, Funkrundsteuerempfänger EK 393 / FTY 263 mit externer Antenne, vierstufige Leistungsreduzierung; Fernwirktechnik nach TEN-Vorgabe bei größeren Anlagen. Maßgeblich bleibt die jeweils gültige Fassung des Netzbetreibers, die wir bei jedem Projekt prüfen.

Oberhalb der Grenzwerte der VDE-AR-N 4100 (Tabelle 7, in der Regel über 63 A Betriebsstrom) ist eine halbindirekte Messung vorgesehen. Für PV-Volleinspeisung ab etwa 40 kW ist die Wandlermessung damit der Regelfall; 4-polig: anlagenseitige Trennvorrichtung bei Wandlermessung.

Stromwandler, Zähler und Smart-Meter-Gateway stellt der grundzuständige Messstellenbetreiber, in der Regel der Netzbetreiber selbst. Die Säule enthält die Wandlerplätze auf der Sammelschiene, die Prüfklemmleiste und die abgesicherten Spannungspfade. Das gilt bei allen Anbietern am Markt.

Funkrundsteuerempfänger EK 393 / FTY 263 mit externer Antenne, vierstufige Leistungsreduzierung; Fernwirktechnik nach TEN-Vorgabe bei größeren Anlagen. Das Gehäuse und die Verdrahtung bis zur Klemmleiste sind in der Säule enthalten, das Gerät des Netzbetreibers wird bei der Inbetriebsetzung eingebaut.

Standard etwa sechs Wochen ab Freigabe der Zeichnung. Auf Anfrage als Express in zwei Wochen, sofern die Hauptkomponenten verfügbar sind. Vergleichbare Säulen mit NA-Schutz werden in Netzbetreiber-Shops mit 51 bis 60 Werktagen angeboten.

Anmeldung über das EinspeiserPortal online der TEN; Datenerfassungsblätter und FRE-Parametrierung werden mit der Ansichtszeichnung vorbereitet.

Weitere Netzbetreiber

Dieselbe Baureihe, angepasst an die Vorgaben des jeweiligen Netzbetreibers:

Wandlermesssäule für TEN Thüringer Energienetze anfragen

Nennen Sie uns Einspeiseleistung und Standort. Sie erhalten Angebot und Ansichtszeichnung, auf Wunsch mit Express-Lieferung in zwei Wochen.
