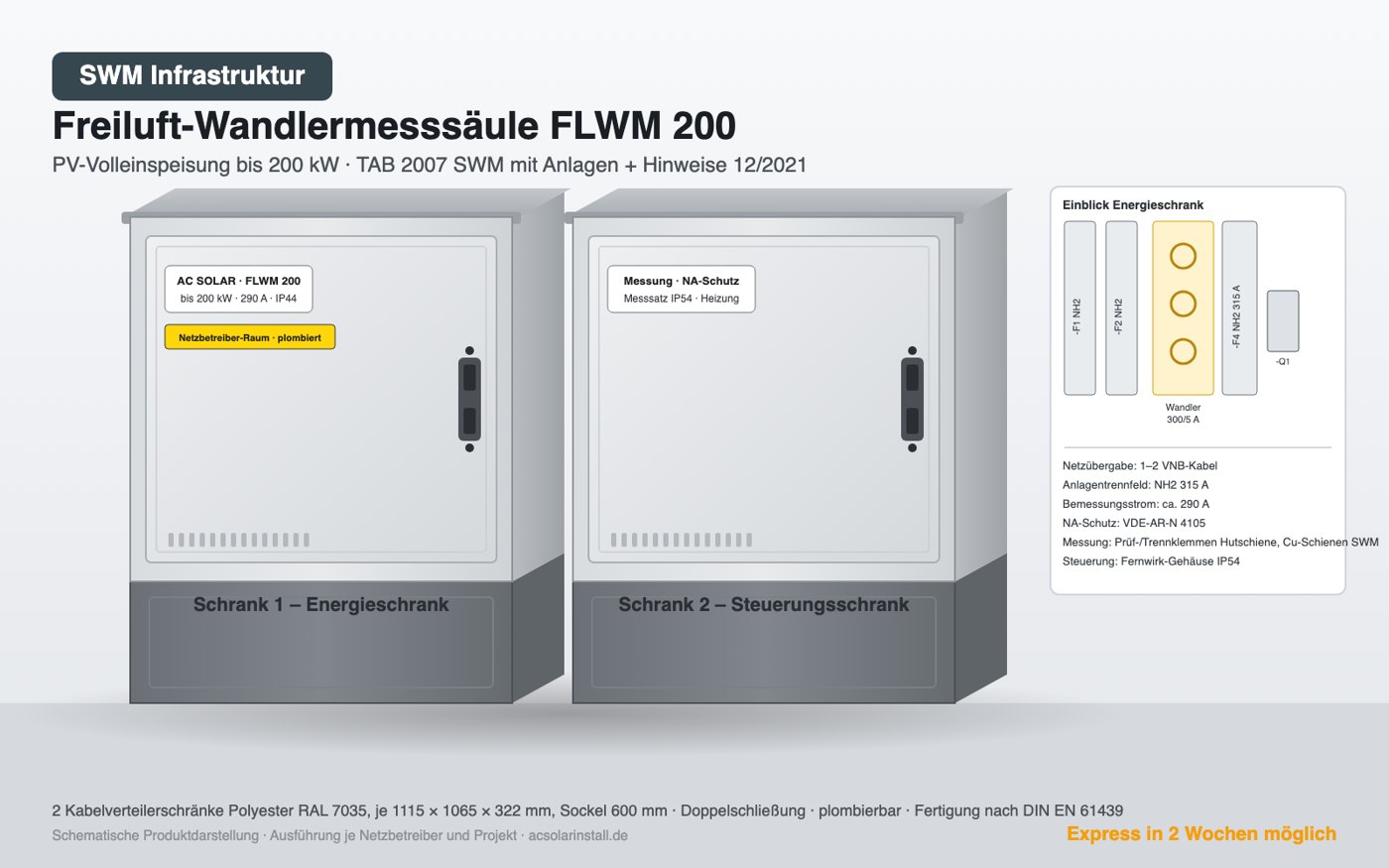

Freiluft-Wandlermesssäule für das Netzgebiet SWM Infrastruktur: PV-Volleinspeisung 100 bis 350 kW
Für Anlagen in München. Netzübergabe, Wandlermessung, zentraler NA-Schutz und Einspeisemanagement in zwei wetterfesten Polyesterschränken, aufgebaut nach TAB 2007 mit Anlagen (Ziffer 5 NSHV Rev. 3.0, Ziffer 7 Messeinrichtungen Rev. 3.1) + Hinweise Rev. 3.0 (12/2021). Mit Ansichtszeichnung und Nachweisen für die Anmeldung bei der SWM Infrastruktur GmbH & Co. KG.
- Express in 2 Wochen lieferbar, Standard ca. 6 Wochen
- Prüf-/Trennklemmen Hutschiene mit 4-mm-Buchsen, Wandler mit Cu-Schienen der SWM
- Rundsteuertechnik mit 7-poliger Steuerleitungsklemme; Netzsicherheitsmanagement nach Kapitel 14.5
- Zeichnung, Herstellererklärung und Inbetriebsetzung mit NA-Schutz-Auslösetest aus einer Hand
Was SWM Infrastruktur bei Wandlermessung im Freien verlangt
Zusammengefasst aus den aktuellen Dokumenten des Netzbetreibers. Maßgeblich ist die jeweils gültige Fassung; wir prüfen sie bei jeder Auslegung.
- Die SWM stellen die Messwandler in der Regel mit Kupferschienen bereit, die als Einheit im Wandlerfeld zu verbauen sind; die Beistellung ist rechtzeitig über das Inbetriebnahmeportal SWM Online zu beantragen.
- Für Erzeugungsanlagen und Speicher mit PAmax ≥ 135 kW ist die Erfüllung der VDE-AR-N 4110 nachzuweisen; Anlagen über 250 A Bemessungsstrom folgen der Anlage zu Ziffer 5 (Niederspannungshauptverteilungen).
- Prüf- und Trennklemmen sind Reihenklemmen auf Hutschiene mit beidseitigen Brückenanschlüssen und fingersicheren 4-mm-Prüfbuchsen; Belastungsstrom max. 30 A, 1,5 bis 4 mm², Bemessungsspannung 500 V.
- Das Feld „Wandlermessung“ ist plombierbar, mindestens IP 31, mit SWM-Profilhalbzylinder oder 8-mm-Vierkantverschluss; Messleitungen in Kunststoffpanzerrohr EN 32, Spannungspfad mit LS-Schaltern B 10 A / 25 kA.
- Netzseitig erfolgt die Trennvorrichtung im Wandlerschrank oder im Hausanschlusskasten; anlagenseitig ist eine laienbedienbare Trennvorrichtung mit Lastschaltvermögen erforderlich. Ein separates Netzanschlussfeld im Freien wird als Kabelverteilerschrank nach DIN EN 61439 ausgeführt.
- Bei Zähleranschlussschränken bis 63 A ist kein APZ-Feld erforderlich; die Steuerung erfolgt weiterhin über Rundsteuertechnik mit 7-poliger Steuerleitungsklemme.
So setzen wir es in der FLWM-Baureihe um
- Doppelschließung: Zwei Profilhalbzylinder (Netzbetreiber und Anlagenbetreiber), netzseitige Räume plombierbar, Leistungsteil abgeschottet.
- Messsatz IP 54 mit Heizung: Zählertafel mit Dreipunktbefestigung in eigenem IP-54-Gehäuse, thermostatgesteuerte Heizung, Spannungspfad abgesichert.
- Trennvorrichtungen: Netzseitig NH-Sicherungslastschaltleisten je VNB-Kabel, anlagenseitig NH-Leiste in der Größe der Baugröße, Kuppelschalter mit Motorantrieb.
- Zentraler NA-Schutz: NA-Relais nach VDE-AR-N 4105 mit Prüftaster, Auslösetest bei der Inbetriebsetzung, Zertifikat E.6 liegt bei.
- Unterlagen: Ansichtszeichnung, Planaufbau, Schalt- und Verdrahtungspläne, Herstellererklärung bzw. Konformitätserklärung nach DIN EN 61439.
- Prüfklemme / Messung: Prüf-/Trennklemmen Hutschiene mit 4-mm-Buchsen, Wandler mit Cu-Schienen der SWM.
- Steuerung: Rundsteuertechnik mit 7-poliger Steuerleitungsklemme; Netzsicherheitsmanagement nach Kapitel 14.5.
- Netzebene: Erzeugungsanlagen ≥ 135 kW: Nachweis VDE-AR-N 4110; Netzebene wird im Netzanschlussverfahren festgelegt.
Die Baureihe für SWM Infrastruktur: fünf Baugrößen von 100 bis 350 kW
Maßgeblich ist die maximale Einspeiseleistung am Netzverknüpfungspunkt. Daraus folgen Bemessungsstrom, Sicherungsgröße im Anlagentrennfeld und die Wandler des Messstellenbetreibers. Alle Baugrößen haben denselben Aufbau mit Energieschrank und Steuerungsschrank.
PV-Volleinspeisung bis 100 kW
- Bemessungsstrom ca. 145 A, Anlagentrennfeld NH1 (160 A)
- SWM Infrastruktur: Wandler mit Cu-Schienen der SWM, Prüfklemmen auf Hutschiene
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 135 kVA
- Bemessungsstrom ca. 195 A, Anlagentrennfeld NH1 (200–250 A)
- SWM Infrastruktur: ab 135 kW Nachweis VDE-AR-N 4110
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 200 kW
- Bemessungsstrom ca. 290 A, Anlagentrennfeld NH2 (315 A)
- SWM Infrastruktur: Nachweis VDE-AR-N 4110, Anlage zu Ziffer 5 ab 250 A
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 250 kW
- Bemessungsstrom ca. 360 A, Anlagentrennfeld NH2 (400 A)
- SWM Infrastruktur: Anlage zu Ziffer 5 (NSHV), Nachweis VDE-AR-N 4110
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
PV-Volleinspeisung bis 350 kW
- Bemessungsstrom ca. 505 A, Anlagentrennfeld NH3 (630 A)
- SWM Infrastruktur: Anlage zu Ziffer 5 (NSHV), Netzebene mit SWM abstimmen
- Messsatz IP 54 mit Heizung, NA-Schutz, Fernwirk-/FRE-Gehäuse
Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit SWM Infrastruktur abgestimmt. Produktdarstellungen schematisch.
Marktvergleich: Freiluft-Wandlermessung im Netzgebiet SWM Infrastruktur
M. Biermann/GSAB führt eine Wandlermessung bis 400 A nach TAB SWM (Datenblatt), ohne Preisangabe; die SWM stellen Baustromschränke bis 315 A, dauerhafte Freiluft-Säulen mit NA-Schutz sind Sonderbau.
| Anbieter | Angebot | Lieferzeit | Preis |
|---|---|---|---|
| AC SOLAR FLWM 100–350 | Freiluft-Säule, zwei Schränke, NA-Schutz und Fernwirk-Platz enthalten, Zeichnung und Nachweise inklusive | 2 Wochen Express, Standard ca. 6 Wochen | auf Angebot |
| GSAB (Großhandel / VNB-Shops) | Wandlermessung 250/400/630 A inkl. Sockel; Erzeugungsanlagen-Säule bis 300/350 kVA mit NA-Schutz | 8–18 Tage Handel; 51–60 Werktage VNB-Shop | ca. 2.800–3.600 € netto; mit NA-Schutz 8.100–10.400 € netto |
| ELSTA Mosdorfer | Wandlerschrank Freiluft 250–500 A, Sockel separat; PV-Variante mit NA-Schutz derzeit nicht verfügbar | 7–18 Tage Handel; 26 Werktage SH-Netz-Shop | ca. 2.600–4.000 € netto |
| uesa | Zähleranschlusssäule Wandlermessung 250 A, Kataloge je Netzbetreiber | 26 Werktage (E.DIS-Shop) | ca. 2.800–3.200 € netto |
| Alphatec | Wandlerschrank 630 A Freiluft, NH-Leiste, Messplatte und Prüfklemme separat | 5–10 Arbeitstage | ca. 3.500–4.300 € netto |
| Hager | Wandler- und Messschrank universN bis 400 A (320 A) | 8–18 Tage; Vorgängertyp nicht mehr lieferbar | ca. 5.300 € netto |
Marktpreise und Lieferzeiten laut Händler- und Netzbetreiber-Shops, Stand 23.10.2026, netto ohne Montage. Bei allen Anbietern stellt der Messstellenbetreiber die Stromwandler. Kein Anbieter sagt die Freigabe durch den Netzbetreiber zu; wir liefern die dafür nötigen Unterlagen mit und begleiten die Anmeldung.
Lieferzeit
Netzbetreiber-Shops nennen für Erzeugungsanlagen-Säulen mit NA-Schutz 51 bis 60 Werktage. Wir fertigen in eigener Werkstatt: Standard ca. 6 Wochen, Express in 2 Wochen.
Freigabe
Ansichtszeichnung, Planaufbau, Herstellererklärung und Zertifikate nach VDE-AR-N 4105 gehören zum Lieferumfang. Die Handelsware kommt ohne projektbezogene Unterlagen.
Komplett
NA-Schutz mit Kuppelschalter, Fernwirk-/FRE-Gehäuse, Messsatz IP 54 mit Heizung und Doppelschließung sind enthalten, nicht als Zubehör.
Ablauf: von der Anfrage zur Freigabe bei SWM Infrastruktur
Anfrage
Einspeiseleistung, Standort und Netzanschlusszusage von SWM Infrastruktur genügen für ein Angebot.
Auslegung und Zeichnung
Baugröße, Kabel und Wandlerplätze nach den Vorgaben von SWM Infrastruktur; Sie erhalten die Ansichtszeichnung.
Anmeldung
Anmeldung und Wandlerbeistellung über SWM Online (Inbetriebnahmeportal); Aufbauzeichnung nach Anlage zu Ziffer 5 und Checklisten werden von uns beigestellt.
Fertigung und Inbetriebsetzung
Standard ca. 6 Wochen, Express in 2 Wochen. Lieferung auf Sockel, auf Wunsch Montage, Erder und Auslösetest des NA-Schutzes.
Häufige Fragen zu SWM Infrastruktur
Weitere Netzbetreiber
Dieselbe Baureihe, angepasst an die Vorgaben des jeweiligen Netzbetreibers:
Wandlermesssäule für SWM Infrastruktur anfragen
Nennen Sie uns Einspeiseleistung und Standort. Sie erhalten Angebot und Ansichtszeichnung, auf Wunsch mit Express-Lieferung in zwei Wochen.
