Freiluft-Wandlermessung im Netzgebiet EAM Netz: Sonderbau, Montage und Netzanschluss aus einer Hand
Für Anlagen in Nordhessen, Südniedersachsen, Teile von NRW, Thüringen und Rheinland-Pfalz. Wandlermesssäulen und Außenschränke für PV-Volleinspeisung, Eigenverbrauch, Co-Location-Batteriespeicher, Ladeparks und Gewerbebezug, aufgebaut nach TAB Niederspannung der EAM Netz (Ergänzungen zur BDEW-TAB 2023, 01/2025) + Technischer Hinweis halbindirekte Messungen (01/2025) + Aufbauhinweise Zähleranlagen (07/2026) + Technische Anforderungen Einspeisemanagement (02/2026). Wir fertigen, liefern, montieren und übernehmen die Anmeldung bei der EAM Netz GmbH (vormals EnergieNetz Mitte, Kassel) bis zur Inbetriebsetzung.
- Sonderbau nach Kundenwunsch: Aufbau, Messkonzept und Baugröße je Projekt
- Prüfklemme vor Dreipunkt-Zähler, Spannungspfad Neozed D01 bis 10 A; Zählerschrank Größe 1 oder 2 (Tiefe 225 mm) bei abgesetztem Messteil
- ≥ 25 bis < 100 kW Rundsteuerempfänger (fertig parametriert über EAM Netz, Funk z. B. Landis+Gyr FTY 263); ≥ 100 kW Fernwirkanlage nach IEC 60870-5-104 (EAM-Fernwirkschrank-Komplettlösung möglich); iMSys mit FNN-Steuerbox ab 7 kW
- Montage, Anschluss und Anmeldung durch AC SOLAR, Inbetriebsetzung mit NA-Schutz-Auslösetest
- Express in 2 Wochen möglich, Standard ca. 6 Wochen
Was EAM Netz bei Wandlermessung im Freien verlangt
Zusammengefasst aus den aktuellen Dokumenten des Netzbetreibers. Maßgeblich ist die jeweils gültige Fassung; wir prüfen sie bei jeder Auslegung.
- Direktmessung gibt es nur für haushaltsübliche Bezugsanlagen bis 63 A und für Erzeugung, Direktheizung, Speicher und Ladestationen bis 32/44 A Dauerstrom; alle anderen Anlagen erhalten halbindirekte Messungen.
- Wandlermessungen folgen dem FNN-Hinweis bis 1000 A mit EAM-Konkretisierungen: Stromwandler bevorzugt direkt in der Niederspannungsverteilung, Spannungspfad über Neozed D01 max. 10 A, Sekundärverdrahtung über die Prüfklemme zur Messeinrichtung in Dreipunktbefestigung; abgesetzter Messteil nach eigenem Technischen Hinweis.
- Bei abgesetztem Messteil sind Zählerschränke Größe 2 (Wechseltafel für zwei Zähler) oder Größe 1 (ein Zähler plus Zusatzgerät, z. B. Kabelverteilerschrank) mit Tiefe 225 mm einsetzbar; bis 250 A kann alternativ ein von EAM Netz bereitgestellter kombinierter Zähler-Wandlerschrank mit drei Aufsteckwandlern, NH-Sicherungselement Größe 1 und Lasttrennschalter genutzt werden.
- Neue Netzanschlüsse werden ausschließlich über Erdkabel mit Netzanschlusseinrichtungen außerhalb des Gebäudes errichtet: Hausanschlusssäule bis 100 kW, Außenwand-HAK bis 50 kW, über 100 kW Abstimmung im Planungsstadium; bei nicht ständig bewohnten Objekten steht die Zähleranschlusssäule an der Grundstücksgrenze.
- Stellt der Anschlussnehmer die Übergabestelle im Freien bei, sind bis 80 A Hausanschlusskästen mit V-Direktanschlussklemmen und über 100 A Lastschaltleisten nach DIN EN 60947-3 (50 bis 240 mm²) einzusetzen; die Niederspannungsnetze sind TN-C-Systeme.
- Für Wandlermessungen werden Dreipunkt-Zähler eingesetzt; der Raum für APZ dient als Montageplatz der Steuerbox; Erzeugungsanlagen über 25 bis 100 kW erhalten übergangsweise einen Rundsteuerempfänger mit eigenem Zählerplatz oder Steuergerätefeld, auch bei Wandlermessung.
So setzen wir es um
- Doppelschließung: zwei Profilhalbzylinder, netzseitige Räume plombierbar, Leistungsteil abgeschottet.
- Messsatz IP 54 mit Heizung: Zählertafel mit Dreipunktbefestigung, thermostatgesteuerte Heizung, Spannungspfad abgesichert.
- Trennvorrichtungen: netzseitig NH-Lastschaltleisten je Kabel, anlagenseitig NH-Leiste bzw. Lasttrennschalter, Kuppelschalter mit Motorantrieb.
- Prüfklemme / Messung: Prüfklemme vor Dreipunkt-Zähler, Spannungspfad Neozed D01 bis 10 A; Zählerschrank Größe 1 oder 2 (Tiefe 225 mm) bei abgesetztem Messteil.
- Steuerung: ≥ 25 bis < 100 kW Rundsteuerempfänger (fertig parametriert über EAM Netz, Funk z. B. Landis+Gyr FTY 263); ≥ 100 kW Fernwirkanlage nach IEC 60870-5-104 (EAM-Fernwirkschrank-Komplettlösung möglich); iMSys mit FNN-Steuerbox ab 7 kW.
- Netzebene: über 100 kW Abstimmung im Planungsstadium; Netzebene wird im Netzanschlussverfahren festgelegt.
- Unterlagen: Ansichtszeichnung, Planaufbau, Schalt- und Verdrahtungspläne, Herstellererklärung nach DIN EN 61439.
Sonderbau: Aufbauten, die wir für EAM Netz fertigen
Keine zwei Projekte sind gleich. Wir bauen jede Säule nach Ihrem Messkonzept, Ihrer Leistung und den Vorgaben von EAM Netz: ein, zwei oder drei Kunststoff-Außenschränke, mit oder ohne NA-Schutz, mit Fernwirkschrank, Speicher-Zählpunkten oder Abgangsverteiler. Bilder der Aufbauten in der Übersicht.
Zwei-Schrank-System 100 bis 350 kW
Energieschrank mit Netzübergabe, Wandlerfeld und Kuppelschalter, Steuerungsschrank mit Messsatz, NA-Schutz und Fernwirktechnik. Baugrößen FLWM 100 bis 350.
Überschusseinspeisung mit Eigenverbrauchsmessung
Wandlermessung am Netzanschluss plus Erzeugungszähler nach Messkonzept, Abgänge zu Betrieb und PV-Anlage, NA-Schutz. Für Überschusseinspeisung mit Eigenverbrauch.
PV und Batteriespeicher am gemeinsamen Netzanschluss
PV und Batteriespeicher am gemeinsamen Netzanschluss: getrennte Zählpunkte für Netz, PV und Speicher, Kuppelschalter je Anlage, Schnittstelle für Direktvermarkter und Energiemanagement.
Kompakte Wandlermesssäule bis 250 A
Netzübergabe, Wandlerfeld und Messsatz in einem Schrank bis 250 A. Für Gewerbebezug, kleinere PV-Anlagen, Pumpwerke oder Beleuchtung.
Kunststoff-Großschrank bis 1000 A
Mehrere Kunststoff-Kabelverteilerschränke zu einer Anlage bis 1000 A verbunden: Netzübergabe, Wandlermessung und Abgänge mit NH3-Leisten oder Leistungsschalter. Für Industrie, Ladeparks und große PV-Anlagen.
Wandlermessung für Ladepark und Gewerbebezug
Wandlermessung Bezug mit Lastgangzähler und Steuerung nach § 14a EnWG, Abgangsverteiler mit NH-Abgängen je Ladesäule, Lastmanagement-Schnittstelle.

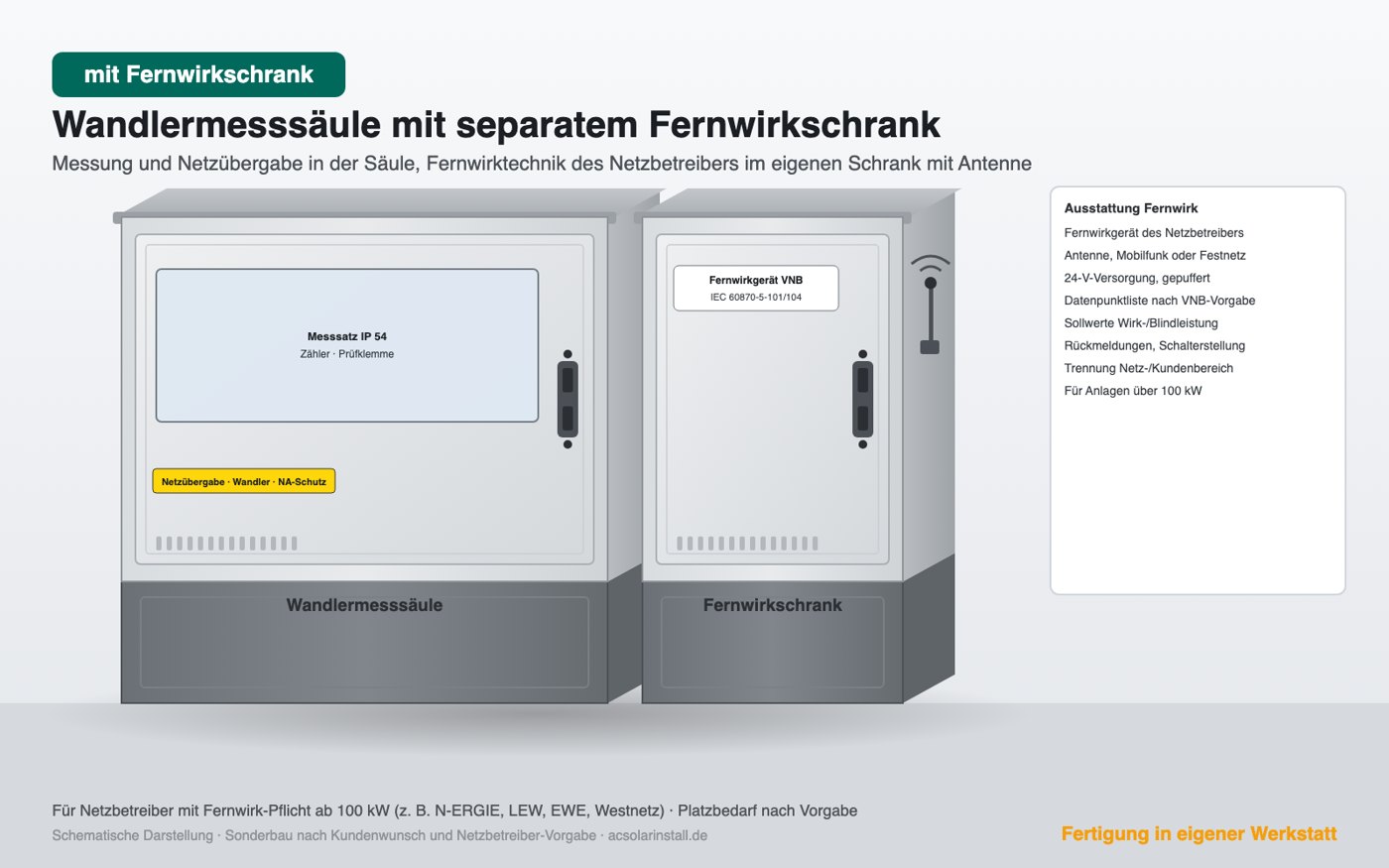

Wandlermesssäule mit separatem Fernwirkschrank
Wandlermesssäule mit separatem Fernwirkschrank und Antenne für Netzbetreiber mit Fernwirk-Pflicht ab 100 kW.
Baugrößen für PV-Volleinspeisung
| Baugröße | Einspeiseleistung | Bemessungsstrom | Anlagentrennfeld | Hinweis EAM Netz | |
|---|---|---|---|---|---|
| FLWM 100 | bis 100 kW | ca. 145 A | NH1 (160 A) | Prüfklemme, Neozed D01 10 A, Rundsteuerempfänger-Zählerplatz | Artikel |
| FLWM 135 | bis 135 kVA | ca. 195 A | NH1 (200–250 A) | Prüfklemme, Neozed D01 10 A, Rundsteuerempfänger-Zählerplatz | Artikel |
| FLWM 200 | bis 200 kW | ca. 290 A | NH2 (315 A) | Fernwirkschrank IEC 60870-5-104 ab 100 kW | Artikel |
| FLWM 250 | bis 250 kW | ca. 360 A | NH2 (400 A) | Fernwirkschrank IEC 60870-5-104 ab 100 kW | Artikel |
| FLWM 350 | bis 350 kW | ca. 505 A | NH3 (630 A) | Lastschaltleisten über 100 A, Fernwirkanlage, Säule an der Grundstücksgrenze | Artikel |
Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit EAM Netz abgestimmt. Andere Leistungen und Aufbauten auf Anfrage.
Komplett aus einer Hand: Fertigung, Montage und Netzanschluss bei EAM Netz
Sie bekommen einen Ansprechpartner für das ganze Projekt. Wir kümmern uns um alles vom Antrag bis zur Fertigmeldung, Sie liefern nur Standort und Leistung.
Auslegung und Zeichnung
Baugröße, Aufbau und Messkonzept nach Ihrem Projekt und den Vorgaben des Netzbetreibers. Sie erhalten die Ansichtszeichnung und den Planaufbau.
Anmeldung beim Netzbetreiber
Anmeldung, Inbetriebsetzung und Änderung ausschließlich über das Onlineportal der EAM Netz bzw. das Installateur- und Planerportal; Netzanschlussbedingungen für Erzeugungsanlagen im Download-Bereich Einspeiser.
Fertigung in eigener Werkstatt
Aufbau, Verdrahtung und Prüfung nach DIN EN 61439 in Tussenhausen. Standard etwa sechs Wochen, Express in zwei Wochen möglich.
Tiefbau, Sockel, Erder
Wir koordinieren Tiefbau und Kabeltrasse, setzen Sockel und Erder und bereiten den Netzanschluss vor.
Montage und Anschluss vor Ort
Aufstellung der Säule, Anschluss der Kundenanlage, Erdung, Potentialausgleich und Beschriftung durch unsere Monteure.
Inbetriebsetzung und Fertigmeldung
Auslösetest des NA-Schutzes, Abstimmung von Zählersetzung und Wandlereinbau mit dem Messstellenbetreiber, Inbetriebsetzungsprotokoll und Fertigmeldung an den Netzbetreiber.
Katalogware oder Sonderbau?
Zähleranschlusssäulen aus dem Großhandel oder dem Shop des Netzbetreibers sind Katalogware. Sie passen, wenn ein Standardaufbau reicht und Sie Anmeldung, Montage und Inbetriebsetzung selbst organisieren. Bei allem anderen bauen wir.
| Katalogware | AC SOLAR Sonderbau | |
|---|---|---|
| Netz- und Anlagenschutz mit Kuppelschalter | Zubehör oder nicht vorgesehen | enthalten, geprüft, Zertifikat E.6 |
| Aufbau nach Messkonzept (Eigenverbrauch, Speicher, Ladepark) | Katalogaufbau | individuell nach Kundenwunsch |
| Ansichtszeichnung, Planaufbau, Herstellererklärung | nicht projektbezogen | für Ihr Projekt und Ihren Netzbetreiber |
| Anmeldung beim Netzbetreiber | durch Sie | durch AC SOLAR, bis zur Freigabe |
| Montage, Anschluss, Inbetriebsetzung | durch Sie | durch AC SOLAR, inklusive NA-Schutz-Test |
| Lieferzeit | nach Verfügbarkeit | Standard ca. 6 Wochen, Express 2 Wochen |
Bei allen Anbietern stellt der Messstellenbetreiber die Stromwandler und den Zähler. Preise nennen wir im Angebot, abhängig von Aufbau und Leistungsumfang.
Häufige Fragen zu EAM Netz
Weitere Netzbetreiber
Dieselbe Fertigung, angepasst an die Vorgaben des jeweiligen Netzbetreibers:
Wandlermessung für EAM Netz anfragen
Nennen Sie uns Leistung, Standort und Messkonzept. Sie erhalten Angebot und Ansichtszeichnung, auf Wunsch mit Montage, Anmeldung und Express-Lieferung in zwei Wochen.
