Freiluft-Wandlermessung im Netzgebiet WEMAG Netz: Sonderbau, Montage und Netzanschluss aus einer Hand
Für Anlagen in Westmecklenburg, Prignitz und Teile Niedersachsens. Wandlermesssäulen und Außenschränke für PV-Volleinspeisung, Eigenverbrauch, Co-Location-Batteriespeicher, Ladeparks und Gewerbebezug, aufgebaut nach TAB NS Nord 2023 v2.0 + netzbetreiberspezifisches Beiblatt der WEMAG Netz (06/2024) + Technische Mindestanforderungen Messeinrichtungen (Anlage 2 MSB-Rahmenvertrag). Wir fertigen, liefern, montieren und übernehmen die Anmeldung bei der WEMAG Netz GmbH (Schwerin) bis zur Inbetriebsetzung.
- Sonderbau nach Kundenwunsch: Aufbau, Messkonzept und Baugröße je Projekt
- Aufsteckwandler 100/5 bis 1000/5 A, 0,5S, FS5, 10(5) VA; Messleitungen ungeschnitten zur Prüfklemme
- Funkrundsteuerempfänger (K1 = 100 %, K4 = 0 %); > 100 kW Technik zum Abruf der Ist-Einspeisung und ferngesteuerten Reduzierung (Redispatch 2.0); § 14a über iMSys und Steuerbox
- Montage, Anschluss und Anmeldung durch AC SOLAR, Inbetriebsetzung mit NA-Schutz-Auslösetest
- Express in 2 Wochen möglich, Standard ca. 6 Wochen
Was WEMAG Netz bei Wandlermessung im Freien verlangt
Zusammengefasst aus den aktuellen Dokumenten des Netzbetreibers. Maßgeblich ist die jeweils gültige Fassung; wir prüfen sie bei jeder Auslegung.
- Nach TAB NS Nord 2023 v2.0 sind halbindirekte Messungen mit WEMAG Netz abzustimmen und nach DIN VDE 0603-2-2 bzw. FNN-Hinweis bis 1000 A aufzubauen; der Netzbetreiber nennt die Standard-Wandlergrößen, netz- und anlagenseitig je eine Trennvorrichtung.
- Die Technischen Mindestanforderungen nennen geeichte Aufsteckwandler 100/5 bis 1000/5 A, 10(5) VA, Klasse 0,5S, FS 5; Direktmessung bis 63 A (40 kVA), Wandlermessung bis 1000 A.
- Sekundärleitungen der Wandler sind ungeschnitten vom Wandlerklemmbrett bis zu Prüfklemmen und Spannungspfadsicherungen zu führen; bei Aufstellung im Freien sind Zugänglichkeit, Belüftung und Witterungsschutz durch Gehäuse-Schutzarten sicherzustellen.
- Anschlussschränke im Freien nach VDE-AR-N 4100; beigestellter Hausanschlusskasten nach WEMAG-Vorgabe; die Planungsbeispiele zeigen Zähleranschlussschränke mit Doppelschließsystem.
- Das WEMAG-Beiblatt legt das elektronische Anmelde- und Inbetriebsetzungsverfahren, die Kennzeichnung der Zählerplätze (Verfahren A) und die Pflicht zu einem Hauptschalter im anlagenseitigen Anschlussraum fest.
So setzen wir es um
- Doppelschließung: zwei Profilhalbzylinder, netzseitige Räume plombierbar, Leistungsteil abgeschottet.
- Messsatz IP 54 mit Heizung: Zählertafel mit Dreipunktbefestigung, thermostatgesteuerte Heizung, Spannungspfad abgesichert.
- Trennvorrichtungen: netzseitig NH-Lastschaltleisten je Kabel, anlagenseitig NH-Leiste bzw. Lasttrennschalter, Kuppelschalter mit Motorantrieb.
- Prüfklemme / Messung: Aufsteckwandler 100/5 bis 1000/5 A, 0,5S, FS5, 10(5) VA; Messleitungen ungeschnitten zur Prüfklemme.
- Steuerung: Funkrundsteuerempfänger (K1 = 100 %, K4 = 0 %); > 100 kW Technik zum Abruf der Ist-Einspeisung und ferngesteuerten Reduzierung (Redispatch 2.0); § 14a über iMSys und Steuerbox.
- Netzebene: Netzebene wird im Netzanschlussverfahren festgelegt; TAB Mittelspannung WEMAG ab Übergabestation.
- Unterlagen: Ansichtszeichnung, Planaufbau, Schalt- und Verdrahtungspläne, Herstellererklärung nach DIN EN 61439.
Sonderbau: Aufbauten, die wir für WEMAG Netz fertigen
Keine zwei Projekte sind gleich. Wir bauen jede Säule nach Ihrem Messkonzept, Ihrer Leistung und den Vorgaben von WEMAG Netz: ein, zwei oder drei Kunststoff-Außenschränke, mit oder ohne NA-Schutz, mit Fernwirkschrank, Speicher-Zählpunkten oder Abgangsverteiler. Bilder der Aufbauten in der Übersicht.
Zwei-Schrank-System 100 bis 350 kW
Energieschrank mit Netzübergabe, Wandlerfeld und Kuppelschalter, Steuerungsschrank mit Messsatz, NA-Schutz und Fernwirktechnik. Baugrößen FLWM 100 bis 350.

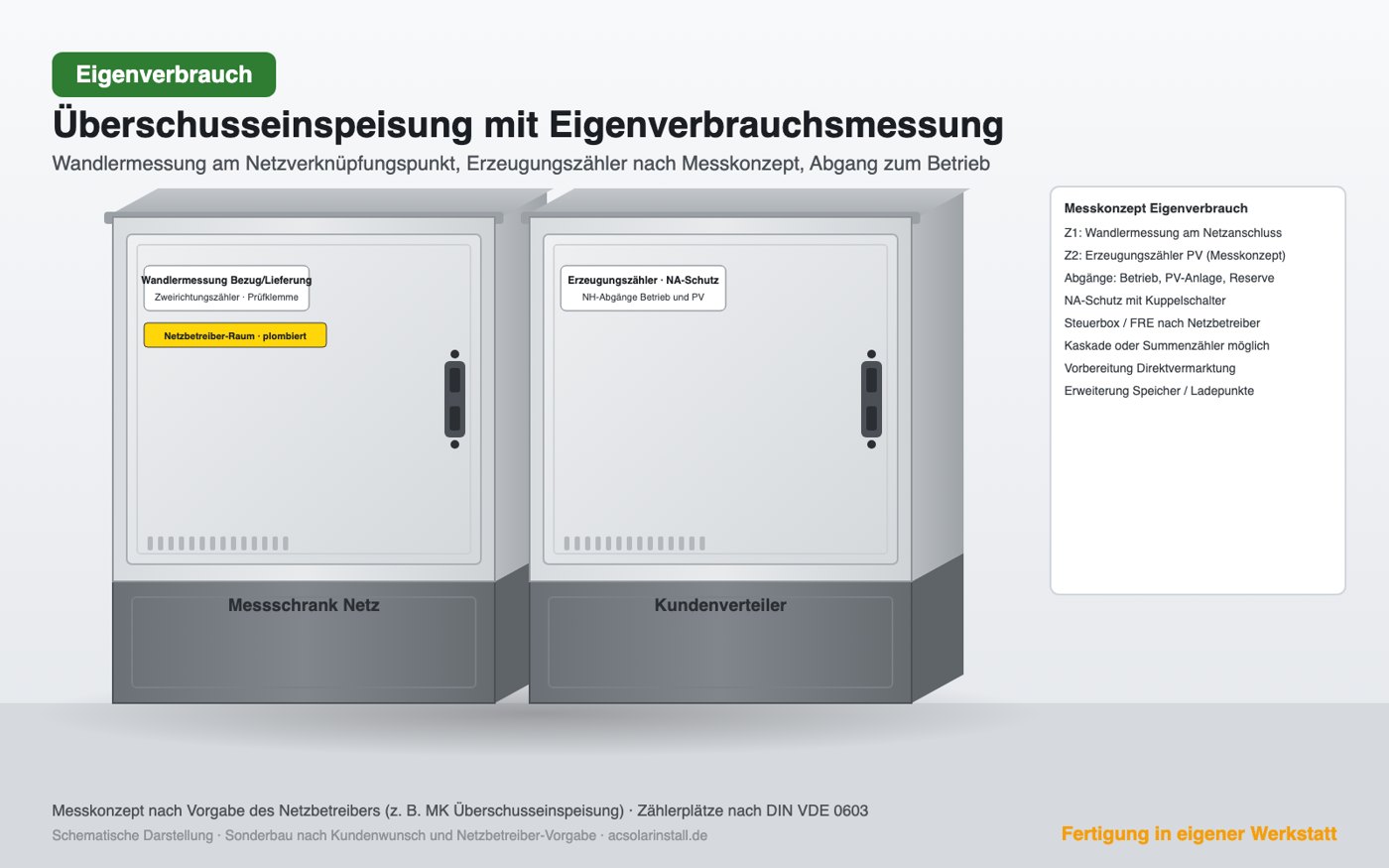

Überschusseinspeisung mit Eigenverbrauchsmessung
Wandlermessung am Netzanschluss plus Erzeugungszähler nach Messkonzept, Abgänge zu Betrieb und PV-Anlage, NA-Schutz. Für Überschusseinspeisung mit Eigenverbrauch.
PV und Batteriespeicher am gemeinsamen Netzanschluss
PV und Batteriespeicher am gemeinsamen Netzanschluss: getrennte Zählpunkte für Netz, PV und Speicher, Kuppelschalter je Anlage, Schnittstelle für Direktvermarkter und Energiemanagement.
Kompakte Wandlermesssäule bis 250 A
Netzübergabe, Wandlerfeld und Messsatz in einem Schrank bis 250 A. Für Gewerbebezug, kleinere PV-Anlagen, Pumpwerke oder Beleuchtung.
Kunststoff-Großschrank bis 1000 A
Mehrere Kunststoff-Kabelverteilerschränke zu einer Anlage bis 1000 A verbunden: Netzübergabe, Wandlermessung und Abgänge mit NH3-Leisten oder Leistungsschalter. Für Industrie, Ladeparks und große PV-Anlagen.
Wandlermessung für Ladepark und Gewerbebezug
Wandlermessung Bezug mit Lastgangzähler und Steuerung nach § 14a EnWG, Abgangsverteiler mit NH-Abgängen je Ladesäule, Lastmanagement-Schnittstelle.
Wandlermesssäule mit separatem Fernwirkschrank
Wandlermesssäule mit separatem Fernwirkschrank und Antenne für Netzbetreiber mit Fernwirk-Pflicht ab 100 kW.
Baugrößen für PV-Volleinspeisung
| Baugröße | Einspeiseleistung | Bemessungsstrom | Anlagentrennfeld | Hinweis WEMAG Netz | |
|---|---|---|---|---|---|
| FLWM 100 | bis 100 kW | ca. 145 A | NH1 (160 A) | Aufsteckwandler 250/5 A 0,5S, FRSE-Platz | Artikel |
| FLWM 135 | bis 135 kVA | ca. 195 A | NH1 (200–250 A) | Aufsteckwandler 250/5 A 0,5S, FRSE-Platz | Artikel |
| FLWM 200 | bis 200 kW | ca. 290 A | NH2 (315 A) | Redispatch-Technik ab 100 kW, Hauptschalter anlagenseitig | Artikel |
| FLWM 250 | bis 250 kW | ca. 360 A | NH2 (400 A) | Redispatch-Technik ab 100 kW, Hauptschalter anlagenseitig | Artikel |
| FLWM 350 | bis 350 kW | ca. 505 A | NH3 (630 A) | Aufsteckwandler 1000/5 A, Doppelschließsystem | Artikel |
Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit WEMAG Netz abgestimmt. Andere Leistungen und Aufbauten auf Anfrage.
Komplett aus einer Hand: Fertigung, Montage und Netzanschluss bei WEMAG Netz
Sie bekommen einen Ansprechpartner für das ganze Projekt. Wir kümmern uns um alles vom Antrag bis zur Fertigmeldung, Sie liefern nur Standort und Leistung.
Auslegung und Zeichnung
Baugröße, Aufbau und Messkonzept nach Ihrem Projekt und den Vorgaben des Netzbetreibers. Sie erhalten die Ansichtszeichnung und den Planaufbau.
Anmeldung beim Netzbetreiber
Installateurportal installateurportal.wemag-netz.de bzw. Netzanschlussportal; Fertigstellungsmeldung 14 Tage vor Inbetriebnahme, E.8-Protokoll binnen zwei Tagen; Messkonzepte an einspeisung@wemag-netz.de.
Fertigung in eigener Werkstatt
Aufbau, Verdrahtung und Prüfung nach DIN EN 61439 in Tussenhausen. Standard etwa sechs Wochen, Express in zwei Wochen möglich.
Tiefbau, Sockel, Erder
Wir koordinieren Tiefbau und Kabeltrasse, setzen Sockel und Erder und bereiten den Netzanschluss vor.
Montage und Anschluss vor Ort
Aufstellung der Säule, Anschluss der Kundenanlage, Erdung, Potentialausgleich und Beschriftung durch unsere Monteure.
Inbetriebsetzung und Fertigmeldung
Auslösetest des NA-Schutzes, Abstimmung von Zählersetzung und Wandlereinbau mit dem Messstellenbetreiber, Inbetriebsetzungsprotokoll und Fertigmeldung an den Netzbetreiber.
Katalogware oder Sonderbau?
Zähleranschlusssäulen aus dem Großhandel oder dem Shop des Netzbetreibers sind Katalogware. Sie passen, wenn ein Standardaufbau reicht und Sie Anmeldung, Montage und Inbetriebsetzung selbst organisieren. Bei allem anderen bauen wir.
| Katalogware | AC SOLAR Sonderbau | |
|---|---|---|
| Netz- und Anlagenschutz mit Kuppelschalter | Zubehör oder nicht vorgesehen | enthalten, geprüft, Zertifikat E.6 |
| Aufbau nach Messkonzept (Eigenverbrauch, Speicher, Ladepark) | Katalogaufbau | individuell nach Kundenwunsch |
| Ansichtszeichnung, Planaufbau, Herstellererklärung | nicht projektbezogen | für Ihr Projekt und Ihren Netzbetreiber |
| Anmeldung beim Netzbetreiber | durch Sie | durch AC SOLAR, bis zur Freigabe |
| Montage, Anschluss, Inbetriebsetzung | durch Sie | durch AC SOLAR, inklusive NA-Schutz-Test |
| Lieferzeit | nach Verfügbarkeit | Standard ca. 6 Wochen, Express 2 Wochen |
Bei allen Anbietern stellt der Messstellenbetreiber die Stromwandler und den Zähler. Preise nennen wir im Angebot, abhängig von Aufbau und Leistungsumfang.
Häufige Fragen zu WEMAG Netz
Weitere Netzbetreiber
Dieselbe Fertigung, angepasst an die Vorgaben des jeweiligen Netzbetreibers:
Wandlermessung für WEMAG Netz anfragen
Nennen Sie uns Leistung, Standort und Messkonzept. Sie erhalten Angebot und Ansichtszeichnung, auf Wunsch mit Montage, Anmeldung und Express-Lieferung in zwei Wochen.
