Freiluft-Wandlermessung im Netzgebiet Syna: Sonderbau, Montage und Netzanschluss aus einer Hand
Für Anlagen in Hessen, Rheinland-Pfalz und Nordbayern (Süwag-Netzgebiet). Wandlermesssäulen und Außenschränke für PV-Volleinspeisung, Eigenverbrauch, Co-Location-Batteriespeicher, Ladeparks und Gewerbebezug, aufgebaut nach TAB Niederspannung der Syna GmbH (Januar 2025) auf Basis der BDEW-TAB 2023 und VDE-AR-N 4100. Wir fertigen, liefern, montieren und übernehmen die Anmeldung bei der Syna GmbH bis zur Inbetriebsetzung.
- Sonderbau nach Kundenwunsch: Aufbau, Messkonzept und Baugröße je Projekt
- Wandler 5 A sekundär, FS5, mit Herstellererklärung; APZ an der Oberkante
- Funkrundsteuerempfänger mit vorbereiteter Umstellung auf FNN-Steuerbox; Steuerbox-Klemmleiste im Raum für Zusatzanwendungen
- Montage, Anschluss und Anmeldung durch AC SOLAR, Inbetriebsetzung mit NA-Schutz-Auslösetest
- Express in 2 Wochen möglich, Standard ca. 6 Wochen
Was Syna bei Wandlermessung im Freien verlangt
Zusammengefasst aus den aktuellen Dokumenten des Netzbetreibers. Maßgeblich ist die jeweils gültige Fassung; wir prüfen sie bei jeder Auslegung.
- Wandler müssen DIN EN 61869 bzw. DIN 42600-2 entsprechen, mit herstellerübergreifender Identifikationsnummer nach DIN 43863-5 gekennzeichnet sein und über eine Konformitätserklärung des Herstellers verfügen.
- Die Wandler sind für einen sekundären Bemessungsstrom von 5 A und einen Bemessungsüberstromfaktor FS5 auszulegen.
- Bei Anschlussschränken im Freien mit Direkt-, Wandler- oder Lastgangmessung ist der APZ grundsätzlich an der Oberkante anzuordnen; bei Anordnung an der Unterkante ist die Leitung geschützt zu führen. Unterhalb von 0,2 m über Erdgleiche dürfen keine Betriebsmittel angeordnet werden.
- Nach dem Zähler wird eine zusätzliche plombierbare bzw. sperrbare Trennvorrichtung zur sicheren Trennung der Kundenanlage gefordert (Schutz bei Arbeiten an der Messeinrichtung).
- Bei Anschlussschränken im Freien liegt die Eigentumsgrenze an den Kabelendverschlüssen des ankommenden Netzanschlusskabels der Syna; die Inbetriebnahme des Netzanschlusskabels erfolgt immer durch den Netzbetreiber.
- Für die Zählerfernauslesung setzt die Syna als Messstellenbetreiber standardmäßig Funk ein; bei schlechtem Empfang ist eine abgesetzte Antenne oder ein LTE-Antennenanschluss am Zählerplatz vorzusehen. Die Umstellung vom Funkrundsteuerempfänger auf Steuerung über iMSys und FNN-Steuerbox ist vorzubereiten.
So setzen wir es um
- Doppelschließung: zwei Profilhalbzylinder, netzseitige Räume plombierbar, Leistungsteil abgeschottet.
- Messsatz IP 54 mit Heizung: Zählertafel mit Dreipunktbefestigung, thermostatgesteuerte Heizung, Spannungspfad abgesichert.
- Trennvorrichtungen: netzseitig NH-Lastschaltleisten je Kabel, anlagenseitig NH-Leiste bzw. Lasttrennschalter, Kuppelschalter mit Motorantrieb.
- Prüfklemme / Messung: Wandler 5 A sekundär, FS5, mit Herstellererklärung; APZ an der Oberkante.
- Steuerung: Funkrundsteuerempfänger mit vorbereiteter Umstellung auf FNN-Steuerbox; Steuerbox-Klemmleiste im Raum für Zusatzanwendungen.
- Netzebene: Netzebene wird im Netzanschlussverfahren festgelegt; TAB Mittelspannung Syna ab Übergabestation.
- Unterlagen: Ansichtszeichnung, Planaufbau, Schalt- und Verdrahtungspläne, Herstellererklärung nach DIN EN 61439.
Sonderbau: Aufbauten, die wir für Syna fertigen
Keine zwei Projekte sind gleich. Wir bauen jede Säule nach Ihrem Messkonzept, Ihrer Leistung und den Vorgaben von Syna: ein, zwei oder drei Kunststoff-Außenschränke, mit oder ohne NA-Schutz, mit Fernwirkschrank, Speicher-Zählpunkten oder Abgangsverteiler. Bilder der Aufbauten in der Übersicht.
Zwei-Schrank-System 100 bis 350 kW
Energieschrank mit Netzübergabe, Wandlerfeld und Kuppelschalter, Steuerungsschrank mit Messsatz, NA-Schutz und Fernwirktechnik. Baugrößen FLWM 100 bis 350.
Überschusseinspeisung mit Eigenverbrauchsmessung
Wandlermessung am Netzanschluss plus Erzeugungszähler nach Messkonzept, Abgänge zu Betrieb und PV-Anlage, NA-Schutz. Für Überschusseinspeisung mit Eigenverbrauch.

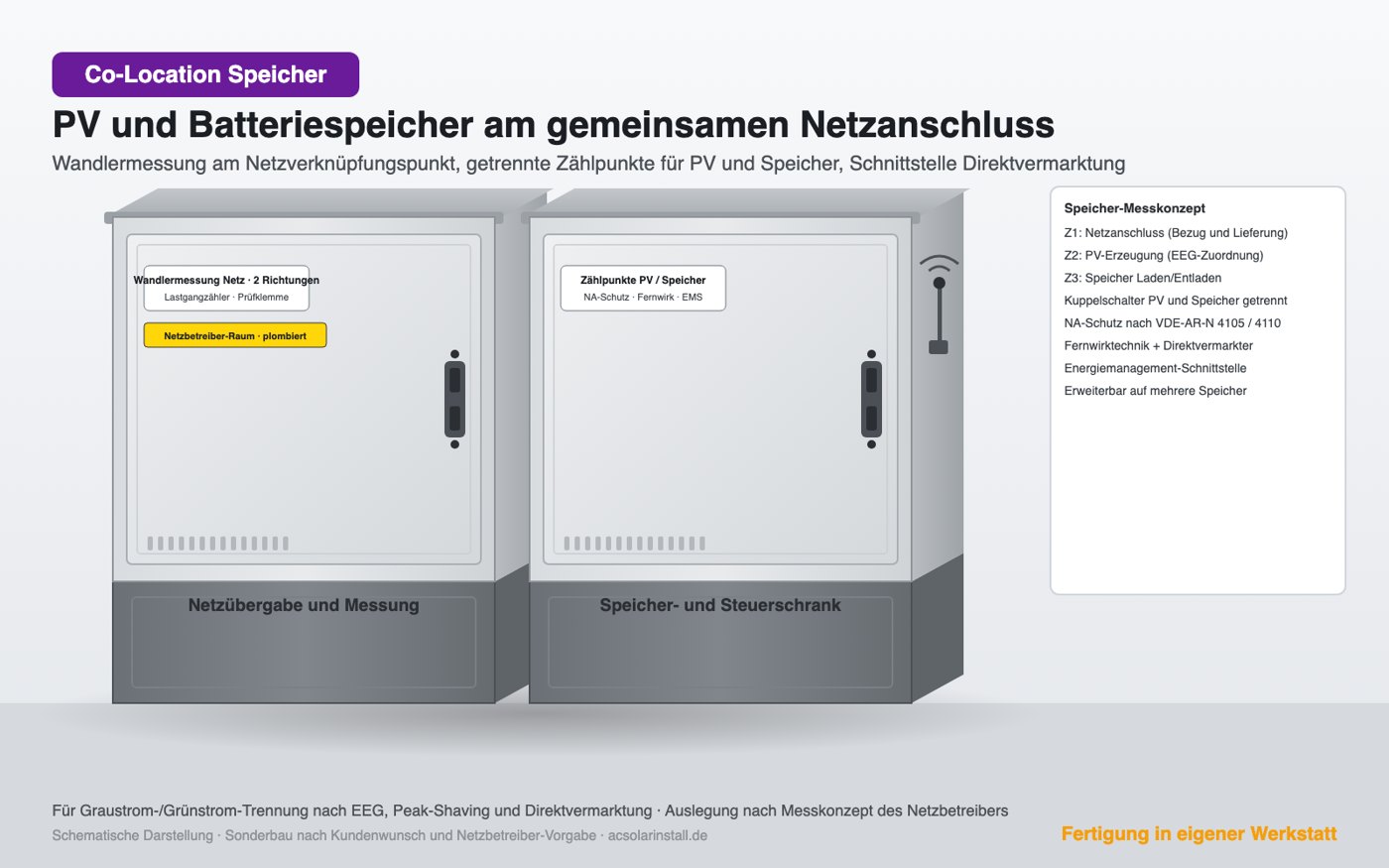

PV und Batteriespeicher am gemeinsamen Netzanschluss
PV und Batteriespeicher am gemeinsamen Netzanschluss: getrennte Zählpunkte für Netz, PV und Speicher, Kuppelschalter je Anlage, Schnittstelle für Direktvermarkter und Energiemanagement.
Kompakte Wandlermesssäule bis 250 A
Netzübergabe, Wandlerfeld und Messsatz in einem Schrank bis 250 A. Für Gewerbebezug, kleinere PV-Anlagen, Pumpwerke oder Beleuchtung.
Kunststoff-Großschrank bis 1000 A
Mehrere Kunststoff-Kabelverteilerschränke zu einer Anlage bis 1000 A verbunden: Netzübergabe, Wandlermessung und Abgänge mit NH3-Leisten oder Leistungsschalter. Für Industrie, Ladeparks und große PV-Anlagen.
Wandlermessung für Ladepark und Gewerbebezug
Wandlermessung Bezug mit Lastgangzähler und Steuerung nach § 14a EnWG, Abgangsverteiler mit NH-Abgängen je Ladesäule, Lastmanagement-Schnittstelle.
Wandlermesssäule mit separatem Fernwirkschrank
Wandlermesssäule mit separatem Fernwirkschrank und Antenne für Netzbetreiber mit Fernwirk-Pflicht ab 100 kW.
Baugrößen für PV-Volleinspeisung
| Baugröße | Einspeiseleistung | Bemessungsstrom | Anlagentrennfeld | Hinweis Syna | |
|---|---|---|---|---|---|
| FLWM 100 | bis 100 kW | ca. 145 A | NH1 (160 A) | Wandler 5 A / FS5 mit Konformitätserklärung, APZ oben | Artikel |
| FLWM 135 | bis 135 kVA | ca. 195 A | NH1 (200–250 A) | Steuerbox-Klemmleiste vorbereitet, FRE-Platz | Artikel |
| FLWM 200 | bis 200 kW | ca. 290 A | NH2 (315 A) | Steuerbox-Klemmleiste, Fernwirk-Gehäuse | Artikel |
| FLWM 250 | bis 250 kW | ca. 360 A | NH2 (400 A) | Steuerbox-Klemmleiste, Fernwirk-Gehäuse | Artikel |
| FLWM 350 | bis 350 kW | ca. 505 A | NH3 (630 A) | Netzebene mit Syna abstimmen | Artikel |
Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit Syna abgestimmt. Andere Leistungen und Aufbauten auf Anfrage.
Komplett aus einer Hand: Fertigung, Montage und Netzanschluss bei Syna
Sie bekommen einen Ansprechpartner für das ganze Projekt. Wir kümmern uns um alles vom Antrag bis zur Fertigmeldung, Sie liefern nur Standort und Leistung.
Auslegung und Zeichnung
Baugröße, Aufbau und Messkonzept nach Ihrem Projekt und den Vorgaben des Netzbetreibers. Sie erhalten die Ansichtszeichnung und den Planaufbau.
Anmeldung beim Netzbetreiber
Anmeldung über das Netzanschlussportal der Syna GmbH; Eigenleistungen auf Kundengrund (Tiefbau, Säule) nach den Mindestanforderungen der Syna.
Fertigung in eigener Werkstatt
Aufbau, Verdrahtung und Prüfung nach DIN EN 61439 in Tussenhausen. Standard etwa sechs Wochen, Express in zwei Wochen möglich.
Tiefbau, Sockel, Erder
Wir koordinieren Tiefbau und Kabeltrasse, setzen Sockel und Erder und bereiten den Netzanschluss vor.
Montage und Anschluss vor Ort
Aufstellung der Säule, Anschluss der Kundenanlage, Erdung, Potentialausgleich und Beschriftung durch unsere Monteure.
Inbetriebsetzung und Fertigmeldung
Auslösetest des NA-Schutzes, Abstimmung von Zählersetzung und Wandlereinbau mit dem Messstellenbetreiber, Inbetriebsetzungsprotokoll und Fertigmeldung an den Netzbetreiber.
Katalogware oder Sonderbau?
Zähleranschlusssäulen aus dem Großhandel oder dem Shop des Netzbetreibers sind Katalogware. Sie passen, wenn ein Standardaufbau reicht und Sie Anmeldung, Montage und Inbetriebsetzung selbst organisieren. Bei allem anderen bauen wir.
| Katalogware | AC SOLAR Sonderbau | |
|---|---|---|
| Netz- und Anlagenschutz mit Kuppelschalter | Zubehör oder nicht vorgesehen | enthalten, geprüft, Zertifikat E.6 |
| Aufbau nach Messkonzept (Eigenverbrauch, Speicher, Ladepark) | Katalogaufbau | individuell nach Kundenwunsch |
| Ansichtszeichnung, Planaufbau, Herstellererklärung | nicht projektbezogen | für Ihr Projekt und Ihren Netzbetreiber |
| Anmeldung beim Netzbetreiber | durch Sie | durch AC SOLAR, bis zur Freigabe |
| Montage, Anschluss, Inbetriebsetzung | durch Sie | durch AC SOLAR, inklusive NA-Schutz-Test |
| Lieferzeit | nach Verfügbarkeit | Standard ca. 6 Wochen, Express 2 Wochen |
Bei allen Anbietern stellt der Messstellenbetreiber die Stromwandler und den Zähler. Preise nennen wir im Angebot, abhängig von Aufbau und Leistungsumfang.
