Freiluft-Wandlermessung im Netzgebiet Ulm Netze (SWU): Sonderbau, Montage und Netzanschluss aus einer Hand
Für Anlagen in Ulm, Neu-Ulm, Senden, Blaustein, Elchingen, Herbrechtingen, Hermaringen, Niederstotzingen. Wandlermesssäulen und Außenschränke für PV-Volleinspeisung, Eigenverbrauch, Co-Location-Batteriespeicher, Ladeparks und Gewerbebezug, aufgebaut nach Ergänzungen zur TAB 2023 v2.0 (17.05.2024) + Muster-Wandlerschränke bis 250 A / 630 A + Wandlerverdrahtungsplan 1 kV der Ulm Netze; Basis inzwischen BDEW-TAB 2026. Wir fertigen, liefern, montieren und übernehmen die Anmeldung bei der Stadtwerke Ulm/Neu-Ulm Netze GmbH bis zur Inbetriebsetzung.
- Sonderbau nach Kundenwunsch: Aufbau, Messkonzept und Baugröße je Projekt
- Muster-Wandlerschrank bis 630 A: Wandlerlaschen 30×10 bzw. 40×15 mm, vier plombierte Spannungspfadsicherungen, Prüfklemmen, LS 4×B10
- Tonfrequenz-Rundsteuerempfänger mit Dreipunktaufhängung (Steuergerätesicherung B6 A plombierbar); ab 100 kW Fernwirkgerät mit Router, als „Rundumsorglospaket“ der Ulm Netze oder nur Hardware
- Montage, Anschluss und Anmeldung durch AC SOLAR, Inbetriebsetzung mit NA-Schutz-Auslösetest
- Express in 2 Wochen möglich, Standard ca. 6 Wochen
Was Ulm Netze (SWU) bei Wandlermessung im Freien verlangt
Zusammengefasst aus den aktuellen Dokumenten des Netzbetreibers. Maßgeblich ist die jeweils gültige Fassung; wir prüfen sie bei jeder Auslegung.
- Ulm Netze empfiehlt bei Neuanlagen Zählerplätze mit Dreipunktbefestigung; die Spannungsversorgung der Betriebsmittel (z. B. Wandler-Klemmblock) ist nach VDE-AR-N 4100 Bild E.11 netzseitig vor der Schutzeinrichtung abzugreifen.
- Muster-Wandlerschrank bis 630 A (2 Eingänge, 2 Abgänge): Wandlerlaschen bis 250 A max. 30×10 mm, darüber 40×15 oder 50×13 mm; vier Spannungspfadsicherungen hinter plombierbarer Klarsichtabdeckung; Übergabesicherung max. NH2; EVU-Zuleitung max. 120 kW bzw. 200 A je Kabel; Reserveplatz für TRE und APZ-Feld.
- Muster-Wandlerschrank bis 250 A mit zwei Zählerplätzen für PV: dreipoliger NH-Trenner 250 A, Anschluss nur mit Hausanschlusskasten bzw. Übergabeschrank, APZ-Feld.
- Der 1-kV-Wandlerverdrahtungsplan fordert Prüfklemmen (Reihenklemmen) zwischen Stromwandlern und Lastgangzähler, LS-Schalter 4×B10 mit plombierbarer Klarsichtkappe im Spannungspfad, eine Trennvorrichtung für die Kundenanlage und dauerhafte Aderkennzeichnung.
- Nach der verlinkten BDEW-TAB 2026 gelten halbindirekte Messungen bis 200 A nach VDE-AR-N 4100, 200 bis 1000 A zusätzlich nach Vorgabe des Netzbetreibers, über 1000 A nach Abstimmung; Anschlussschränke im Freien nach VDE-AR-N 4100, Schließsystem auf Anfrage.
- Installateure mit Plombiervereinbarung plombieren nach der SWU-Plombierungsrichtlinie selbst; Eichplomben an Messwandlern, Messspannungssicherungen und Messleitungen sind ausgenommen.
So setzen wir es um
- Doppelschließung: zwei Profilhalbzylinder, netzseitige Räume plombierbar, Leistungsteil abgeschottet.
- Messsatz IP 54 mit Heizung: Zählertafel mit Dreipunktbefestigung, thermostatgesteuerte Heizung, Spannungspfad abgesichert.
- Trennvorrichtungen: netzseitig NH-Lastschaltleisten je Kabel, anlagenseitig NH-Leiste bzw. Lasttrennschalter, Kuppelschalter mit Motorantrieb.
- Prüfklemme / Messung: Muster-Wandlerschrank bis 630 A: Wandlerlaschen 30×10 bzw. 40×15 mm, vier plombierte Spannungspfadsicherungen, Prüfklemmen, LS 4×B10.
- Steuerung: Tonfrequenz-Rundsteuerempfänger mit Dreipunktaufhängung (Steuergerätesicherung B6 A plombierbar); ab 100 kW Fernwirkgerät mit Router, als „Rundumsorglospaket“ der Ulm Netze oder nur Hardware.
- Netzebene: Netzebene wird im Netzanschlussverfahren festgelegt; ab 100 kW Fernwirkanbindung mit Datenrückmeldung.
- Unterlagen: Ansichtszeichnung, Planaufbau, Schalt- und Verdrahtungspläne, Herstellererklärung nach DIN EN 61439.
Sonderbau: Aufbauten, die wir für Ulm Netze (SWU) fertigen
Keine zwei Projekte sind gleich. Wir bauen jede Säule nach Ihrem Messkonzept, Ihrer Leistung und den Vorgaben von Ulm Netze (SWU): ein, zwei oder drei Kunststoff-Außenschränke, mit oder ohne NA-Schutz, mit Fernwirkschrank, Speicher-Zählpunkten oder Abgangsverteiler. Bilder der Aufbauten in der Übersicht.

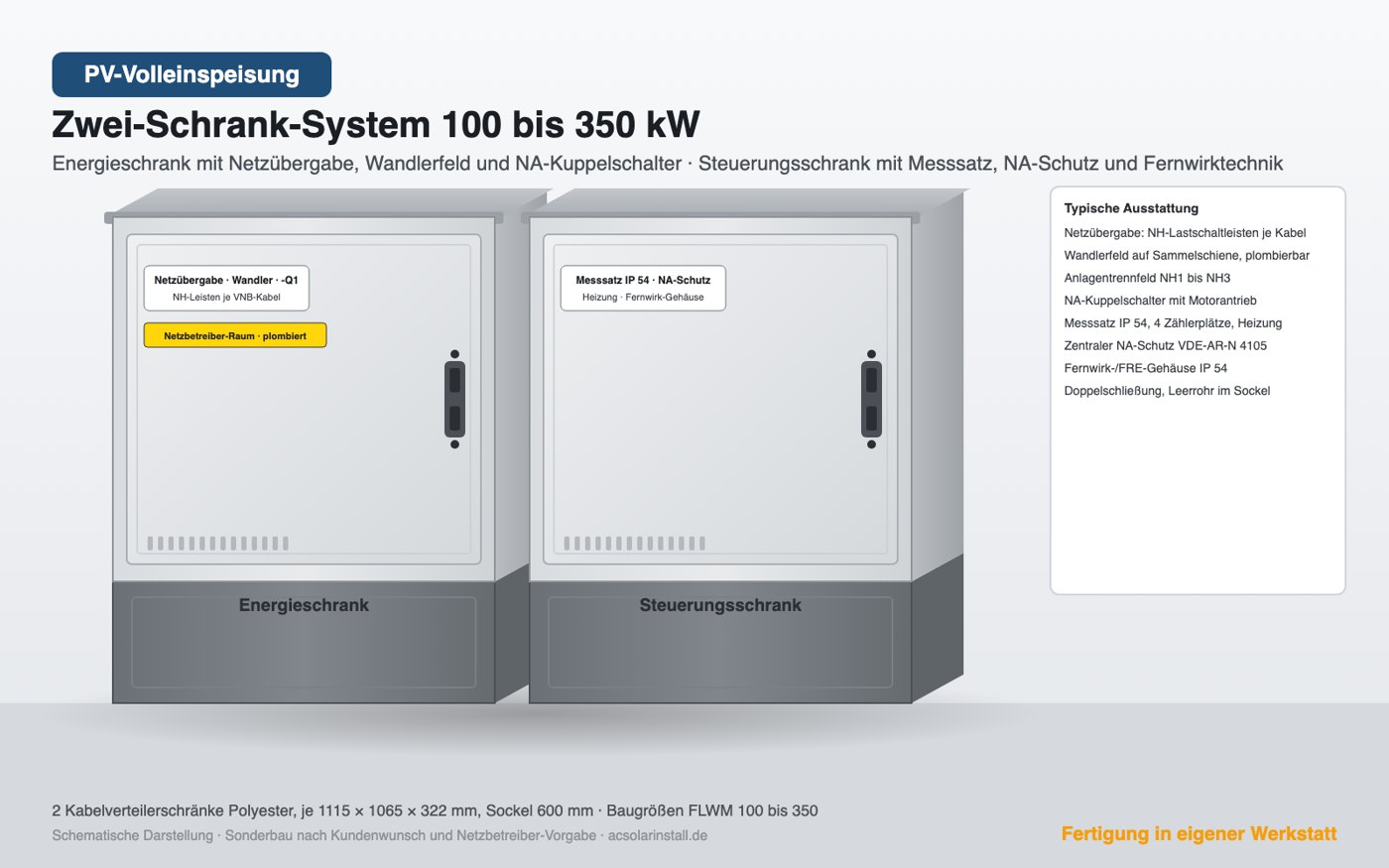

Zwei-Schrank-System 100 bis 350 kW
Energieschrank mit Netzübergabe, Wandlerfeld und Kuppelschalter, Steuerungsschrank mit Messsatz, NA-Schutz und Fernwirktechnik. Baugrößen FLWM 100 bis 350.
Überschusseinspeisung mit Eigenverbrauchsmessung
Wandlermessung am Netzanschluss plus Erzeugungszähler nach Messkonzept, Abgänge zu Betrieb und PV-Anlage, NA-Schutz. Für Überschusseinspeisung mit Eigenverbrauch.
PV und Batteriespeicher am gemeinsamen Netzanschluss
PV und Batteriespeicher am gemeinsamen Netzanschluss: getrennte Zählpunkte für Netz, PV und Speicher, Kuppelschalter je Anlage, Schnittstelle für Direktvermarkter und Energiemanagement.
Kompakte Wandlermesssäule bis 250 A
Netzübergabe, Wandlerfeld und Messsatz in einem Schrank bis 250 A. Für Gewerbebezug, kleinere PV-Anlagen, Pumpwerke oder Beleuchtung.
Kunststoff-Großschrank bis 1000 A
Mehrere Kunststoff-Kabelverteilerschränke zu einer Anlage bis 1000 A verbunden: Netzübergabe, Wandlermessung und Abgänge mit NH3-Leisten oder Leistungsschalter. Für Industrie, Ladeparks und große PV-Anlagen.
Wandlermessung für Ladepark und Gewerbebezug
Wandlermessung Bezug mit Lastgangzähler und Steuerung nach § 14a EnWG, Abgangsverteiler mit NH-Abgängen je Ladesäule, Lastmanagement-Schnittstelle.
Wandlermesssäule mit separatem Fernwirkschrank
Wandlermesssäule mit separatem Fernwirkschrank und Antenne für Netzbetreiber mit Fernwirk-Pflicht ab 100 kW.
Baugrößen für PV-Volleinspeisung
| Baugröße | Einspeiseleistung | Bemessungsstrom | Anlagentrennfeld | Hinweis Ulm Netze (SWU) | |
|---|---|---|---|---|---|
| FLWM 100 | bis 100 kW | ca. 145 A | NH1 (160 A) | Aufbau nach Muster-Wandlerschrank bis 250 A, TRE-Platz | Artikel |
| FLWM 135 | bis 135 kVA | ca. 195 A | NH1 (200–250 A) | Aufbau nach Muster-Wandlerschrank bis 250 A, TRE-Platz | Artikel |
| FLWM 200 | bis 200 kW | ca. 290 A | NH2 (315 A) | zwei EVU-Kabel à 200 A, Fernwirkgerät ab 100 kW | Artikel |
| FLWM 250 | bis 250 kW | ca. 360 A | NH2 (400 A) | zwei EVU-Kabel à 200 A, Fernwirkgerät ab 100 kW | Artikel |
| FLWM 350 | bis 350 kW | ca. 505 A | NH3 (630 A) | Aufbau nach Muster-Wandlerschrank bis 630 A, NH2-Übergabe je Kabel | Artikel |
Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit Ulm Netze (SWU) abgestimmt. Andere Leistungen und Aufbauten auf Anfrage.
Komplett aus einer Hand: Fertigung, Montage und Netzanschluss bei Ulm Netze (SWU)
Sie bekommen einen Ansprechpartner für das ganze Projekt. Wir kümmern uns um alles vom Antrag bis zur Fertigmeldung, Sie liefern nur Standort und Leistung.
Auslegung und Zeichnung
Baugröße, Aufbau und Messkonzept nach Ihrem Projekt und den Vorgaben des Netzbetreibers. Sie erhalten die Ansichtszeichnung und den Planaufbau.
Anmeldung beim Netzbetreiber
Netzportal netzportal.ulm-netze.de: Voranfrage, Anmeldung durch den eingetragenen Installateur mit Voranfragenummer, Inbetriebsetzung mit Anmeldenummer, danach Kundendatenblatt EEG.
Fertigung in eigener Werkstatt
Aufbau, Verdrahtung und Prüfung nach DIN EN 61439 in Tussenhausen. Standard etwa sechs Wochen, Express in zwei Wochen möglich.
Tiefbau, Sockel, Erder
Wir koordinieren Tiefbau und Kabeltrasse, setzen Sockel und Erder und bereiten den Netzanschluss vor.
Montage und Anschluss vor Ort
Aufstellung der Säule, Anschluss der Kundenanlage, Erdung, Potentialausgleich und Beschriftung durch unsere Monteure.
Inbetriebsetzung und Fertigmeldung
Auslösetest des NA-Schutzes, Abstimmung von Zählersetzung und Wandlereinbau mit dem Messstellenbetreiber, Inbetriebsetzungsprotokoll und Fertigmeldung an den Netzbetreiber.
Katalogware oder Sonderbau?
Zähleranschlusssäulen aus dem Großhandel oder dem Shop des Netzbetreibers sind Katalogware. Sie passen, wenn ein Standardaufbau reicht und Sie Anmeldung, Montage und Inbetriebsetzung selbst organisieren. Bei allem anderen bauen wir.
| Katalogware | AC SOLAR Sonderbau | |
|---|---|---|
| Netz- und Anlagenschutz mit Kuppelschalter | Zubehör oder nicht vorgesehen | enthalten, geprüft, Zertifikat E.6 |
| Aufbau nach Messkonzept (Eigenverbrauch, Speicher, Ladepark) | Katalogaufbau | individuell nach Kundenwunsch |
| Ansichtszeichnung, Planaufbau, Herstellererklärung | nicht projektbezogen | für Ihr Projekt und Ihren Netzbetreiber |
| Anmeldung beim Netzbetreiber | durch Sie | durch AC SOLAR, bis zur Freigabe |
| Montage, Anschluss, Inbetriebsetzung | durch Sie | durch AC SOLAR, inklusive NA-Schutz-Test |
| Lieferzeit | nach Verfügbarkeit | Standard ca. 6 Wochen, Express 2 Wochen |
Bei allen Anbietern stellt der Messstellenbetreiber die Stromwandler und den Zähler. Preise nennen wir im Angebot, abhängig von Aufbau und Leistungsumfang.
Häufige Fragen zu Ulm Netze (SWU)
Weitere Netzbetreiber
Dieselbe Fertigung, angepasst an die Vorgaben des jeweiligen Netzbetreibers:
Wandlermessung für Ulm Netze (SWU) anfragen
Nennen Sie uns Leistung, Standort und Messkonzept. Sie erhalten Angebot und Ansichtszeichnung, auf Wunsch mit Montage, Anmeldung und Express-Lieferung in zwei Wochen.
