Freiluft-Wandlermessung im Netzgebiet TWS Netz: Sonderbau, Montage und Netzanschluss aus einer Hand

Für Anlagen in Ravensburg und Weingarten, einzelne Abnahmestellen in Baienfurt, Grünkraut und Meckenbeuren. Wandlermesssäulen und Außenschränke für PV-Volleinspeisung, Eigenverbrauch, Co-Location-Batteriespeicher, Ladeparks und Gewerbebezug, aufgebaut nach TAB Niederspannung der TWS Netz GmbH (1. Auflage 01/2025) auf Basis BDEW-TAB 2023 v2.0 + Technische Mindestanforderungen § 14a EnWG (11/2024). Wir fertigen, liefern, montieren und übernehmen die Anmeldung bei der TWS Netz GmbH (Ravensburg) bis zur Inbetriebsetzung.

  • Sonderbau nach Kundenwunsch: Aufbau, Messkonzept und Baugröße je Projekt
  • Messsatz nach Abstimmung mit TWS Netz, Dreipunktbefestigung; Säule mit V-Klemmen und Doppelschließzylinder
  • ab 25 kW Funkrundsteuerempfänger (Seriennummer in der Erklärung zum Netzsicherheitsmanagement); § 14a über intelligentes Messsystem und Steuerbox mit Koppelrelais im Raum für Zusatzanwendungen
  • Montage, Anschluss und Anmeldung durch AC SOLAR, Inbetriebsetzung mit NA-Schutz-Auslösetest
  • Express in 2 Wochen möglich, Standard ca. 6 Wochen

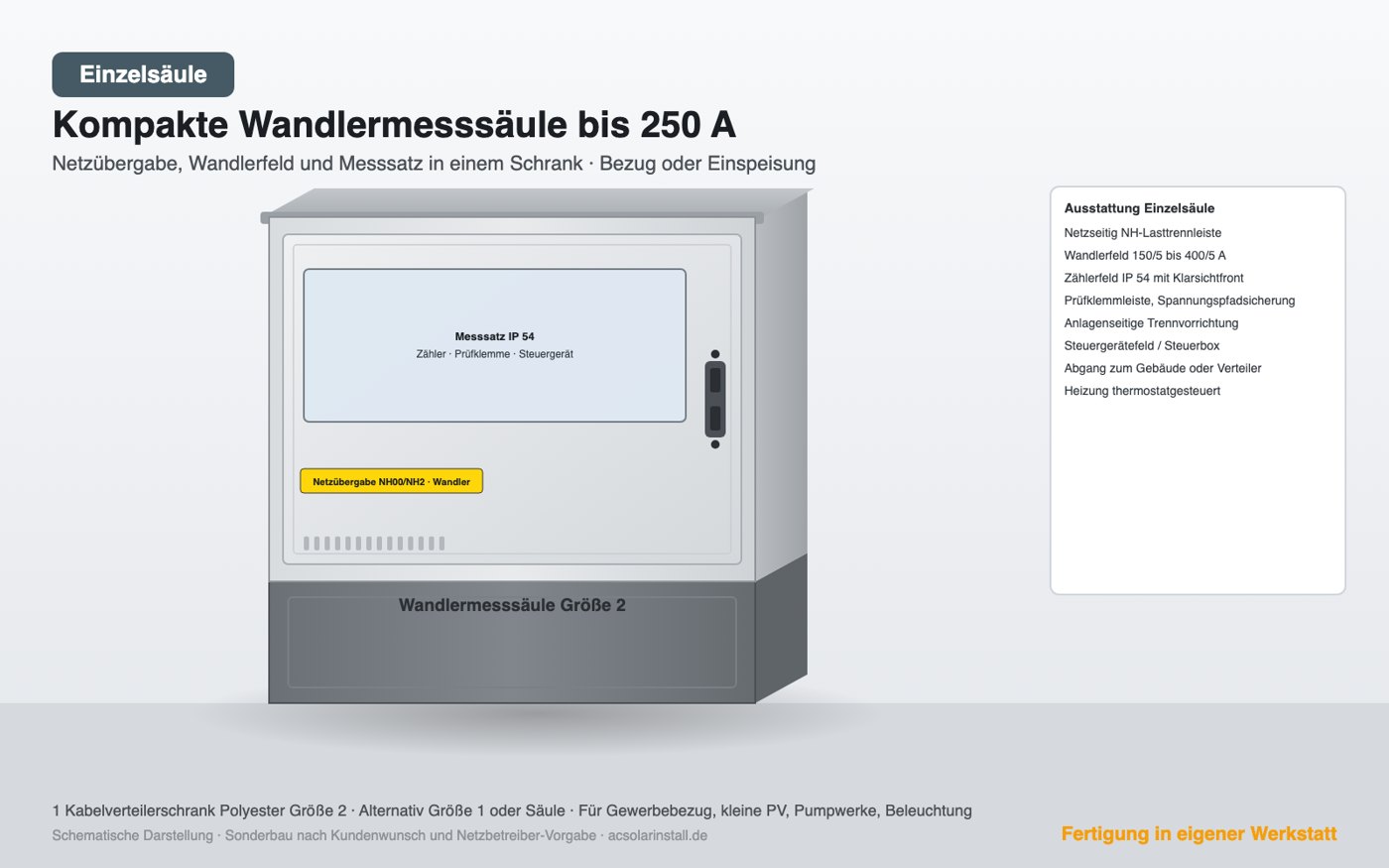

Kompakte Wandlermesssäule bis 250 A, Beispielaufbau für das Netzgebiet TWS Netz
Beispielaufbau „Kompakte Wandlermesssäule bis 250 A“. Weitere Aufbauten in der Übersicht.
> 63 A
Direktmessung nur nach Abstimmung, sonst Wandlermessung
V-Klemmen
netzseitiger Anschluss ohne Kabelschuh
> 125 kW
mehrere NH-Leisten auf der TWS-Anschlussseite
ab 25 kW
Netzsicherheitsmanagement per Funkrundsteuerempfänger

Was TWS Netz bei Wandlermessung im Freien verlangt

Zusammengefasst aus den aktuellen Dokumenten des Netzbetreibers. Maßgeblich ist die jeweils gültige Fassung; wir prüfen sie bei jeder Auslegung.

  • Direktmessung bis 63 A nach VDE-AR-N 4100, darüber nur nach Abstimmung mit TWS Netz; neue Direktmess-Zählerplätze in eHZ-Technik, Wandlermessungen in Dreipunktbefestigung.
  • Halbindirekte Messungen sind mit TWS Netz abzustimmen und nach DIN VDE 0603-2-2 bzw. FNN-Hinweis bis 1000 A aufzubauen; TWS Netz nennt die Standard-Wandlergrößen, der Messsatz wird in Abstimmung bereitgestellt, netz- und anlagenseitig je eine Trennvorrichtung; im Außenbereich gelten sinngemäß die Vorgaben der VDE-AR-N 4100.
  • Zähleranschlusssäulen im Freien errichtet der Elektrofachbetrieb, nicht TWS Netz: gefordert sind verlegte Erdung, NH-Leisten für die TWS-Anschlussseite (mehrere Leisten über 125 kW), V-Klemmen statt Kabelschuh und ein Doppelschließzylinder; die Hausanschlusssäule stellt TWS Netz selbst.
  • Anmeldungen und Inbetriebsetzungen sind mindestens fünf Arbeitstage vor dem geplanten Zählereinbau einzureichen; keine wärmeentwickelnden Geräte unterhalb der Zähleranlage; Zählereinbau und Plombierung ausschließlich durch TWS-Personal.
  • Tarifsteuerung in Bestandsanlagen über Funkrundsteuerung mit separatem Dreipunkt-Zählerfeld; in Neuanlagen keine Tarif-Rundsteuerempfänger mehr, Steuerung über iMSys und Steuerbox.

So setzen wir es um

  • Doppelschließung: zwei Profilhalbzylinder, netzseitige Räume plombierbar, Leistungsteil abgeschottet.
  • Messsatz IP 54 mit Heizung: Zählertafel mit Dreipunktbefestigung, thermostatgesteuerte Heizung, Spannungspfad abgesichert.
  • Trennvorrichtungen: netzseitig NH-Lastschaltleisten je Kabel, anlagenseitig NH-Leiste bzw. Lasttrennschalter, Kuppelschalter mit Motorantrieb.
  • Prüfklemme / Messung: Messsatz nach Abstimmung mit TWS Netz, Dreipunktbefestigung; Säule mit V-Klemmen und Doppelschließzylinder.
  • Steuerung: ab 25 kW Funkrundsteuerempfänger (Seriennummer in der Erklärung zum Netzsicherheitsmanagement); § 14a über intelligentes Messsystem und Steuerbox mit Koppelrelais im Raum für Zusatzanwendungen.
  • Netzebene: Anlagen über 135 kW nach VDE-AR-N 4110 (Formulare E.1–E.11); Netzebene wird im Netzanschlussverfahren festgelegt.
  • Unterlagen: Ansichtszeichnung, Planaufbau, Schalt- und Verdrahtungspläne, Herstellererklärung nach DIN EN 61439.

Sonderbau: Aufbauten, die wir für TWS Netz fertigen

Keine zwei Projekte sind gleich. Wir bauen jede Säule nach Ihrem Messkonzept, Ihrer Leistung und den Vorgaben von TWS Netz: ein, zwei oder drei Kunststoff-Außenschränke, mit oder ohne NA-Schutz, mit Fernwirkschrank, Speicher-Zählpunkten oder Abgangsverteiler. Bilder der Aufbauten in der Übersicht.

PV-Volleinspeisung

Zwei-Schrank-System 100 bis 350 kW

Energieschrank mit Netzübergabe, Wandlerfeld und Kuppelschalter, Steuerungsschrank mit Messsatz, NA-Schutz und Fernwirktechnik. Baugrößen FLWM 100 bis 350.

Eigenverbrauch

Überschusseinspeisung mit Eigenverbrauchsmessung

Wandlermessung am Netzanschluss plus Erzeugungszähler nach Messkonzept, Abgänge zu Betrieb und PV-Anlage, NA-Schutz. Für Überschusseinspeisung mit Eigenverbrauch.

Co-Location Speicher

PV und Batteriespeicher am gemeinsamen Netzanschluss

PV und Batteriespeicher am gemeinsamen Netzanschluss: getrennte Zählpunkte für Netz, PV und Speicher, Kuppelschalter je Anlage, Schnittstelle für Direktvermarkter und Energiemanagement.

Einzelsäule

Kompakte Wandlermesssäule bis 250 A

Netzübergabe, Wandlerfeld und Messsatz in einem Schrank bis 250 A. Für Gewerbebezug, kleinere PV-Anlagen, Pumpwerke oder Beleuchtung.

Großschrank bis 1000 A

Kunststoff-Großschrank bis 1000 A

Mehrere Kunststoff-Kabelverteilerschränke zu einer Anlage bis 1000 A verbunden: Netzübergabe, Wandlermessung und Abgänge mit NH3-Leisten oder Leistungsschalter. Für Industrie, Ladeparks und große PV-Anlagen.

Ladepark / Bezug

Wandlermessung für Ladepark und Gewerbebezug

Wandlermessung Bezug mit Lastgangzähler und Steuerung nach § 14a EnWG, Abgangsverteiler mit NH-Abgängen je Ladesäule, Lastmanagement-Schnittstelle.

mit Fernwirkschrank

Wandlermesssäule mit separatem Fernwirkschrank

Wandlermesssäule mit separatem Fernwirkschrank und Antenne für Netzbetreiber mit Fernwirk-Pflicht ab 100 kW.

Baugrößen für PV-Volleinspeisung

BaugrößeEinspeiseleistungBemessungsstromAnlagentrennfeldHinweis TWS Netz
FLWM 100bis 100 kWca. 145 ANH1 (160 A)V-Klemmen, Doppelschließzylinder, FRE-PlatzArtikel
FLWM 135bis 135 kVAca. 195 ANH1 (200–250 A)V-Klemmen, Doppelschließzylinder, FRE-PlatzArtikel
FLWM 200bis 200 kWca. 290 ANH2 (315 A)mehrere NH-Leisten auf der TWS-Seite (über 125 kW)Artikel
FLWM 250bis 250 kWca. 360 ANH2 (400 A)mehrere NH-Leisten auf der TWS-Seite (über 125 kW)Artikel
FLWM 350bis 350 kWca. 505 ANH3 (630 A)über 135 kW: Nachweis nach VDE-AR-N 4110Artikel

Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit TWS Netz abgestimmt. Andere Leistungen und Aufbauten auf Anfrage.

Komplett aus einer Hand: Fertigung, Montage und Netzanschluss bei TWS Netz

Sie bekommen einen Ansprechpartner für das ganze Projekt. Wir kümmern uns um alles vom Antrag bis zur Fertigmeldung, Sie liefern nur Standort und Leistung.

1
Auslegung und Zeichnung

Baugröße, Aufbau und Messkonzept nach Ihrem Projekt und den Vorgaben des Netzbetreibers. Sie erhalten die Ansichtszeichnung und den Planaufbau.

2
Anmeldung beim Netzbetreiber

Installateurportal installateurportal.tws-netz.de; Netzverträglichkeitsprüfung über die Online-Klickstrecke der TWS Netz, Fertigmeldung über den Link aus der Netzzusage; Anlagen über 135 kW per E-Mail mit VDE-AR-N-4110-Formularen.

3
Fertigung in eigener Werkstatt

Aufbau, Verdrahtung und Prüfung nach DIN EN 61439 in Tussenhausen. Standard etwa sechs Wochen, Express in zwei Wochen möglich.

4
Tiefbau, Sockel, Erder

Wir koordinieren Tiefbau und Kabeltrasse, setzen Sockel und Erder und bereiten den Netzanschluss vor.

5
Montage und Anschluss vor Ort

Aufstellung der Säule, Anschluss der Kundenanlage, Erdung, Potentialausgleich und Beschriftung durch unsere Monteure.

6
Inbetriebsetzung und Fertigmeldung

Auslösetest des NA-Schutzes, Abstimmung von Zählersetzung und Wandlereinbau mit dem Messstellenbetreiber, Inbetriebsetzungsprotokoll und Fertigmeldung an den Netzbetreiber.

Katalogware oder Sonderbau?

Zähleranschlusssäulen aus dem Großhandel oder dem Shop des Netzbetreibers sind Katalogware. Sie passen, wenn ein Standardaufbau reicht und Sie Anmeldung, Montage und Inbetriebsetzung selbst organisieren. Bei allem anderen bauen wir.

KatalogwareAC SOLAR Sonderbau
Netz- und Anlagenschutz mit KuppelschalterZubehör oder nicht vorgesehenenthalten, geprüft, Zertifikat E.6
Aufbau nach Messkonzept (Eigenverbrauch, Speicher, Ladepark)Katalogaufbauindividuell nach Kundenwunsch
Ansichtszeichnung, Planaufbau, Herstellererklärungnicht projektbezogenfür Ihr Projekt und Ihren Netzbetreiber
Anmeldung beim Netzbetreiberdurch Siedurch AC SOLAR, bis zur Freigabe
Montage, Anschluss, Inbetriebsetzungdurch Siedurch AC SOLAR, inklusive NA-Schutz-Test
Lieferzeitnach VerfügbarkeitStandard ca. 6 Wochen, Express 2 Wochen

Bei allen Anbietern stellt der Messstellenbetreiber die Stromwandler und den Zähler. Preise nennen wir im Angebot, abhängig von Aufbau und Leistungsumfang.

Häufige Fragen zu TWS Netz

Maßgeblich sind TAB Niederspannung der TWS Netz GmbH (1. Auflage 01/2025) auf Basis BDEW-TAB 2023 v2.0 + Technische Mindestanforderungen § 14a EnWG (11/2024). Die Säule wird danach aufgebaut: Messsatz nach Abstimmung mit TWS Netz, Dreipunktbefestigung; Säule mit V-Klemmen und Doppelschließzylinder; ab 25 kW Funkrundsteuerempfänger (Seriennummer in der Erklärung zum Netzsicherheitsmanagement); § 14a über intelligentes Messsystem und Steuerbox mit Koppelrelais im Raum für Zusatzanwendungen. Maßgeblich bleibt die jeweils gültige Fassung des Netzbetreibers, die wir bei jedem Projekt prüfen.

Oberhalb der Grenzwerte der VDE-AR-N 4100 (Tabelle 7, in der Regel über 63 A Betriebsstrom) ist eine halbindirekte Messung vorgesehen. Für PV-Volleinspeisung ab etwa 40 kW ist die Wandlermessung damit der Regelfall. > 63 A: Direktmessung nur nach Abstimmung, sonst Wandlermessung.

Ja. Jede Säule ist Sonderbau nach Kundenwunsch: Überschusseinspeisung mit Eigenverbrauchsmessung, PV und Batteriespeicher am gemeinsamen Netzanschluss (Co-Location) mit getrennten Zählpunkten, Ladeparks mit Steuerung nach § 14a EnWG, Gewerbebezug oder Kunststoff-Großschränke bis 1000 A. Das Messkonzept stimmen wir mit TWS Netz ab.

Ja, auf Wunsch komplett: Zeichnung, Anmeldung bei TWS Netz, Fertigung, Tiefbau-Koordination, Sockel und Erder, Aufstellung und Anschluss, Inbetriebsetzung mit NA-Schutz-Auslösetest, Abstimmung der Zählersetzung und Fertigmeldung. Sie haben einen Ansprechpartner bis zur Freigabe.

Stromwandler, Zähler und Smart-Meter-Gateway stellt der grundzuständige Messstellenbetreiber, in der Regel der Netzbetreiber. Die Säule enthält die Wandlerplätze auf der Sammelschiene, die Prüfklemmleiste und die abgesicherten Spannungspfade; den Einbau koordinieren wir bei der Inbetriebsetzung.

Standard etwa sechs Wochen ab Freigabe der Zeichnung. Auf Anfrage als Express in zwei Wochen, sofern die Hauptkomponenten verfügbar sind. Den Preis nennen wir im Angebot, abhängig von Aufbau, Baugröße und Leistungsumfang.

Wandlermessung für TWS Netz anfragen

Nennen Sie uns Leistung, Standort und Messkonzept. Sie erhalten Angebot und Ansichtszeichnung, auf Wunsch mit Montage, Anmeldung und Express-Lieferung in zwei Wochen.

Angebot anfragen0151 - 27 505 910
