Freiluft-Wandlermesssäulen  ·  Netzgebiet RheinNetz (RNG)

Freiluft-Wandlermessung im Netzgebiet RheinNetz (RNG): Sonderbau, Montage und Netzanschluss aus einer Hand

Für Anlagen in Köln, Leverkusen, Bergisch Gladbach, Dormagen, Moers, Gummersbach, Bornheim, Dinslaken. Wandlermesssäulen und Außenschränke für PV-Volleinspeisung, Eigenverbrauch, Co-Location-Batteriespeicher, Ladeparks und Gewerbebezug, aufgebaut nach TAB Niederspannung der RheinNetz GmbH (Ausgabe 09/2026) mit Anlage 1 Einspeisemanagement und Anlage 2 „Technische Anforderungen des gMSB an Zählerplätze“. Wir fertigen, liefern, montieren und übernehmen die Anmeldung bei der RheinNetz GmbH (bis 2024 Rheinische NETZGesellschaft), Köln bis zur Inbetriebsetzung.

  • Sonderbau nach Kundenwunsch: Aufbau, Messkonzept und Baugröße je Projekt
  • Wandler-Prüfklemme auf Hutschiene: 1S1–3S2, Spannungspfad 1–4, SMGW 5/8, Steuerbox 6/9, APZ 7/10; Bürde 5 VA
  • ≤ 100 kW Steuerbox am iMSys (60/30/0 %), übergangsweise Rundsteuer- (Köln 1.350 Hz) oder Funkrundsteuerempfänger im SG-Feld mit Dreipunktbefestigung; > 100 kW Fernwirkanlage über das RheinNetz-Gateway
  • Montage, Anschluss und Anmeldung durch AC SOLAR, Inbetriebsetzung mit NA-Schutz-Auslösetest
  • Express in 2 Wochen möglich, Standard ca. 6 Wochen
Angebot anfragenAufbauten ansehen

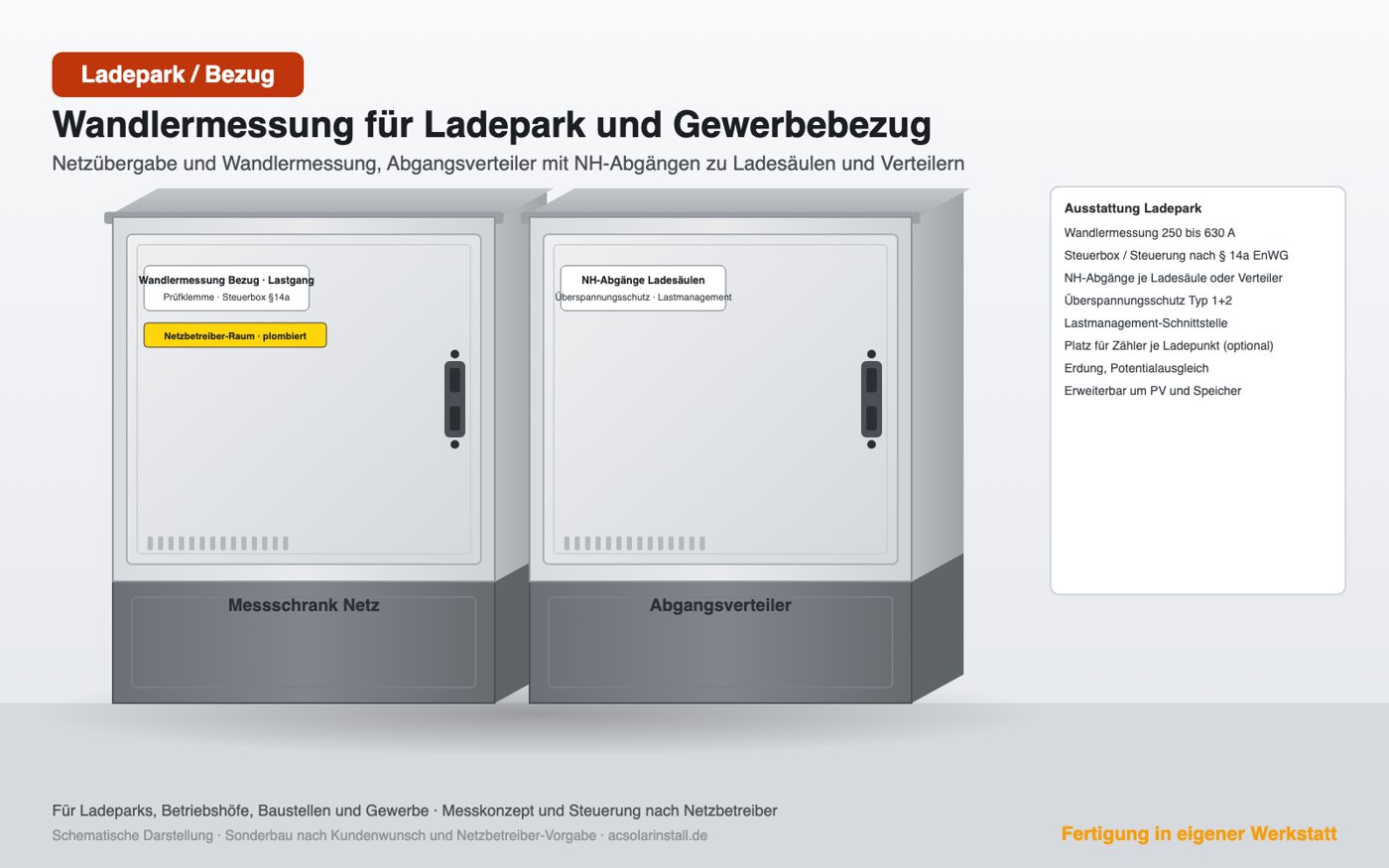

Wandlermessung für Ladepark und Gewerbebezug, Beispielaufbau für das Netzgebiet RheinNetz (RNG)
Beispielaufbau „Wandlermessung für Ladepark und Gewerbebezug“. Weitere Aufbauten in der Übersicht.
≥ 63 A / > 44 A
Betriebsstrom bzw. Dauerlast: Wandlermessung
5 VA
RNG-Standardbürde, Leitungslängen nach Tabelle
Doppelschließung
Profilzylinder liefert und setzt RNG
> 250 A
ohne HAK: Leistungsschalter auf Netzanschlusskapazität

Was RheinNetz (RNG) bei Wandlermessung im Freien verlangt

Zusammengefasst aus den aktuellen Dokumenten des Netzbetreibers. Maßgeblich ist die jeweils gültige Fassung; wir prüfen sie bei jeder Auslegung.

  • Für Niederspannungsanlagen mit Betriebsstrom ab 63 A bzw. Dauerstrombelastung über 44 A sind Zählerplätze für halbindirekte Messung mit Dreipunktbefestigung vorzusehen; vor Baubeginn ist ein einpoliger Schaltplan der Hauptverteilung vorzulegen.
  • RNG stellt als gMSB Abrechnungszähler, Zusatzeinrichtungen und in der Regel die Primärschienen-Stromwandler; Montage durch den Anlagenerrichter; selbst beschaffte Wandler brauchen 5 A sekundär, Konformitätserklärung und Prüfprotokoll.
  • Die Strom-, Spannungs- und Steuerklemmleiste sitzt auf einer geschlitzten Hutschiene 15 × 35 × 300 mm mit Belegung 1S1–3S2, Klemmen 1–4 Spannungspfad, 5/8 SMGW, 6/9 Steuerbox, 7/10 APZ; Schraub- oder Zugfederklemmen mit isolierter Längstrennung und 4-mm-Buchsen.
  • Standardbürde 5 VA; Sekundärleitung ungeschnitten H07V-K ab 1,5 mm², zulässige Leitungslängen Wandler–Prüfklemme nach Tabelle (z. B. 2,5 mm²: 3,2 bis 11,2 m); Spannungspfad bis zur Sicherung erd- und kurzschlusssicher in NSGAFÖU 1,5 mm².
  • Anschlussschränke im Freien: Verzicht auf den Raum für APZ möglich, anstelle des Hausanschlusskastens über 100 A auch NH-Sicherungsleisten zulässig; Anschlüsse über 250 A ohne HAK individuell abstimmen, der Anschlussnehmer stellt einen auf die Netzanschlusskapazität eingestellten Leistungsschalter.
  • Sind Zähler nicht jederzeit zugänglich, ist eine Doppelschließung einzubauen; den Profilzylinder für die Sonderschließung liefert und setzt der Netzbetreiber; Durchführung ab 25 mm bzw. Installationsrohr 32 mm für die Mobilfunkantenne des SMGW vorsehen.

So setzen wir es um

  • Doppelschließung: zwei Profilhalbzylinder, netzseitige Räume plombierbar, Leistungsteil abgeschottet.
  • Messsatz IP 54 mit Heizung: Zählertafel mit Dreipunktbefestigung, thermostatgesteuerte Heizung, Spannungspfad abgesichert.
  • Trennvorrichtungen: netzseitig NH-Lastschaltleisten je Kabel, anlagenseitig NH-Leiste bzw. Lasttrennschalter, Kuppelschalter mit Motorantrieb.
  • Prüfklemme / Messung: Wandler-Prüfklemme auf Hutschiene: 1S1–3S2, Spannungspfad 1–4, SMGW 5/8, Steuerbox 6/9, APZ 7/10; Bürde 5 VA.
  • Steuerung: ≤ 100 kW Steuerbox am iMSys (60/30/0 %), übergangsweise Rundsteuer- (Köln 1.350 Hz) oder Funkrundsteuerempfänger im SG-Feld mit Dreipunktbefestigung; > 100 kW Fernwirkanlage über das RheinNetz-Gateway.
  • Netzebene: über 250 A ohne HAK mit Leistungsschalter nach Abstimmung; Netzebene wird im Netzanschlussverfahren festgelegt.
  • Unterlagen: Ansichtszeichnung, Planaufbau, Schalt- und Verdrahtungspläne, Herstellererklärung nach DIN EN 61439.

Sonderbau: Aufbauten, die wir für RheinNetz (RNG) fertigen

Keine zwei Projekte sind gleich. Wir bauen jede Säule nach Ihrem Messkonzept, Ihrer Leistung und den Vorgaben von RheinNetz (RNG): ein, zwei oder drei Kunststoff-Außenschränke, mit oder ohne NA-Schutz, mit Fernwirkschrank, Speicher-Zählpunkten oder Abgangsverteiler. Bilder der Aufbauten in der Übersicht.

PV-Volleinspeisung

Zwei-Schrank-System 100 bis 350 kW

Energieschrank mit Netzübergabe, Wandlerfeld und Kuppelschalter, Steuerungsschrank mit Messsatz, NA-Schutz und Fernwirktechnik. Baugrößen FLWM 100 bis 350.

Eigenverbrauch

Überschusseinspeisung mit Eigenverbrauchsmessung

Wandlermessung am Netzanschluss plus Erzeugungszähler nach Messkonzept, Abgänge zu Betrieb und PV-Anlage, NA-Schutz. Für Überschusseinspeisung mit Eigenverbrauch.

Co-Location Speicher

PV und Batteriespeicher am gemeinsamen Netzanschluss

PV und Batteriespeicher am gemeinsamen Netzanschluss: getrennte Zählpunkte für Netz, PV und Speicher, Kuppelschalter je Anlage, Schnittstelle für Direktvermarkter und Energiemanagement.

Einzelsäule

Kompakte Wandlermesssäule bis 250 A

Netzübergabe, Wandlerfeld und Messsatz in einem Schrank bis 250 A. Für Gewerbebezug, kleinere PV-Anlagen, Pumpwerke oder Beleuchtung.

Großschrank bis 1000 A

Kunststoff-Großschrank bis 1000 A

Mehrere Kunststoff-Kabelverteilerschränke zu einer Anlage bis 1000 A verbunden: Netzübergabe, Wandlermessung und Abgänge mit NH3-Leisten oder Leistungsschalter. Für Industrie, Ladeparks und große PV-Anlagen.

Ladepark / Bezug

Wandlermessung für Ladepark und Gewerbebezug

Wandlermessung Bezug mit Lastgangzähler und Steuerung nach § 14a EnWG, Abgangsverteiler mit NH-Abgängen je Ladesäule, Lastmanagement-Schnittstelle.

mit Fernwirkschrank

Wandlermesssäule mit separatem Fernwirkschrank

Wandlermesssäule mit separatem Fernwirkschrank und Antenne für Netzbetreiber mit Fernwirk-Pflicht ab 100 kW.

Baugrößen für PV-Volleinspeisung

BaugrößeEinspeiseleistungBemessungsstromAnlagentrennfeldHinweis RheinNetz (RNG)
FLWM 100bis 100 kWca. 145 ANH1 (160 A)Klemmleiste nach RNG-Belegung, SG-Feld für FRE/Steuerbox, RNG-ZylinderArtikel
FLWM 135bis 135 kVAca. 195 ANH1 (200–250 A)Klemmleiste nach RNG-Belegung, SG-Feld für FRE/Steuerbox, RNG-ZylinderArtikel
FLWM 200bis 200 kWca. 290 ANH2 (315 A)Fernwirkanlage über RheinNetz-Gateway ab 100 kWArtikel
FLWM 250bis 250 kWca. 360 ANH2 (400 A)Fernwirkanlage über RheinNetz-Gateway ab 100 kWArtikel
FLWM 350bis 350 kWca. 505 ANH3 (630 A)über 250 A: Leistungsschalter nach NetzanschlusskapazitätArtikel

Bemessungsströme gerechnet bei 400 V. Zuleitung, Kabelquerschnitte und Wandler werden je Projekt mit RheinNetz (RNG) abgestimmt. Andere Leistungen und Aufbauten auf Anfrage.

Komplett aus einer Hand: Fertigung, Montage und Netzanschluss bei RheinNetz (RNG)

Sie bekommen einen Ansprechpartner für das ganze Projekt. Wir kümmern uns um alles vom Antrag bis zur Fertigmeldung, Sie liefern nur Standort und Leistung.

1
Auslegung und Zeichnung

Baugröße, Aufbau und Messkonzept nach Ihrem Projekt und den Vorgaben des Netzbetreibers. Sie erhalten die Ansichtszeichnung und den Planaufbau.

2
Anmeldung beim Netzbetreiber

Netzportal service.rheinnetz.de (bis 30 kW) bzw. Einspeiseportal für größere Anlagen; einpoliger Schaltplan der Hauptverteilung vor Baubeginn; Inbetriebsetzungsportal für registrierte Installateure; Geschäftskunden über 100 kW: geschaeftskunden-netz@rng.de.

3
Fertigung in eigener Werkstatt

Aufbau, Verdrahtung und Prüfung nach DIN EN 61439 in Tussenhausen. Standard etwa sechs Wochen, Express in zwei Wochen möglich.

4
Tiefbau, Sockel, Erder

Wir koordinieren Tiefbau und Kabeltrasse, setzen Sockel und Erder und bereiten den Netzanschluss vor.

5
Montage und Anschluss vor Ort

Aufstellung der Säule, Anschluss der Kundenanlage, Erdung, Potentialausgleich und Beschriftung durch unsere Monteure.

6
Inbetriebsetzung und Fertigmeldung

Auslösetest des NA-Schutzes, Abstimmung von Zählersetzung und Wandlereinbau mit dem Messstellenbetreiber, Inbetriebsetzungsprotokoll und Fertigmeldung an den Netzbetreiber.

Katalogware oder Sonderbau?

Zähleranschlusssäulen aus dem Großhandel oder dem Shop des Netzbetreibers sind Katalogware. Sie passen, wenn ein Standardaufbau reicht und Sie Anmeldung, Montage und Inbetriebsetzung selbst organisieren. Bei allem anderen bauen wir.

KatalogwareAC SOLAR Sonderbau
Netz- und Anlagenschutz mit KuppelschalterZubehör oder nicht vorgesehenenthalten, geprüft, Zertifikat E.6
Aufbau nach Messkonzept (Eigenverbrauch, Speicher, Ladepark)Katalogaufbauindividuell nach Kundenwunsch
Ansichtszeichnung, Planaufbau, Herstellererklärungnicht projektbezogenfür Ihr Projekt und Ihren Netzbetreiber
Anmeldung beim Netzbetreiberdurch Siedurch AC SOLAR, bis zur Freigabe
Montage, Anschluss, Inbetriebsetzungdurch Siedurch AC SOLAR, inklusive NA-Schutz-Test
Lieferzeitnach VerfügbarkeitStandard ca. 6 Wochen, Express 2 Wochen

Bei allen Anbietern stellt der Messstellenbetreiber die Stromwandler und den Zähler. Preise nennen wir im Angebot, abhängig von Aufbau und Leistungsumfang.

Häufige Fragen zu RheinNetz (RNG)

Maßgeblich sind TAB Niederspannung der RheinNetz GmbH (Ausgabe 09/2026) mit Anlage 1 Einspeisemanagement und Anlage 2 „Technische Anforderungen des gMSB an Zählerplätze“. Die Säule wird danach aufgebaut: Wandler-Prüfklemme auf Hutschiene: 1S1–3S2, Spannungspfad 1–4, SMGW 5/8, Steuerbox 6/9, APZ 7/10; Bürde 5 VA; ≤ 100 kW Steuerbox am iMSys (60/30/0 %), übergangsweise Rundsteuer- (Köln 1.350 Hz) oder Funkrundsteuerempfänger im SG-Feld mit Dreipunktbefestigung; > 100 kW Fernwirkanlage über das RheinNetz-Gateway. Maßgeblich bleibt die jeweils gültige Fassung des Netzbetreibers, die wir bei jedem Projekt prüfen.

Oberhalb der Grenzwerte der VDE-AR-N 4100 (Tabelle 7, in der Regel über 63 A Betriebsstrom) ist eine halbindirekte Messung vorgesehen. Für PV-Volleinspeisung ab etwa 40 kW ist die Wandlermessung damit der Regelfall. ≥ 63 A / > 44 A: Betriebsstrom bzw. Dauerlast: Wandlermessung.

Ja. Jede Säule ist Sonderbau nach Kundenwunsch: Überschusseinspeisung mit Eigenverbrauchsmessung, PV und Batteriespeicher am gemeinsamen Netzanschluss (Co-Location) mit getrennten Zählpunkten, Ladeparks mit Steuerung nach § 14a EnWG, Gewerbebezug oder Kunststoff-Großschränke bis 1000 A. Das Messkonzept stimmen wir mit RheinNetz (RNG) ab.

Ja, auf Wunsch komplett: Zeichnung, Anmeldung bei RheinNetz (RNG), Fertigung, Tiefbau-Koordination, Sockel und Erder, Aufstellung und Anschluss, Inbetriebsetzung mit NA-Schutz-Auslösetest, Abstimmung der Zählersetzung und Fertigmeldung. Sie haben einen Ansprechpartner bis zur Freigabe.

Stromwandler, Zähler und Smart-Meter-Gateway stellt der grundzuständige Messstellenbetreiber, in der Regel der Netzbetreiber. Die Säule enthält die Wandlerplätze auf der Sammelschiene, die Prüfklemmleiste und die abgesicherten Spannungspfade; den Einbau koordinieren wir bei der Inbetriebsetzung.

Standard etwa sechs Wochen ab Freigabe der Zeichnung. Auf Anfrage als Express in zwei Wochen, sofern die Hauptkomponenten verfügbar sind. Den Preis nennen wir im Angebot, abhängig von Aufbau, Baugröße und Leistungsumfang.

Weitere Netzbetreiber

Dieselbe Fertigung, angepasst an die Vorgaben des jeweiligen Netzbetreibers:

Wandlermessung für RheinNetz (RNG) anfragen

Nennen Sie uns Leistung, Standort und Messkonzept. Sie erhalten Angebot und Ansichtszeichnung, auf Wunsch mit Montage, Anmeldung und Express-Lieferung in zwei Wochen.
